| 기재: | RF-35TC | 레이어 총수: | 2 층 |
|---|---|---|---|
| PCB 사이즈: | 132 Ｘ 58mm=1PCS | PCB 두께: | 1.6 밀리미터 |
| 솔더 마스크: | 그린 | 실크 스트린: | 백색 |
| 구리 중량: | 1 온스 | 표면가공도: | 침지 금 |
| 하이 라이트: | 35um 구리 이중층 PCB,132x58mm 이중층 PCB,Taconic 이중층 PCB |
||

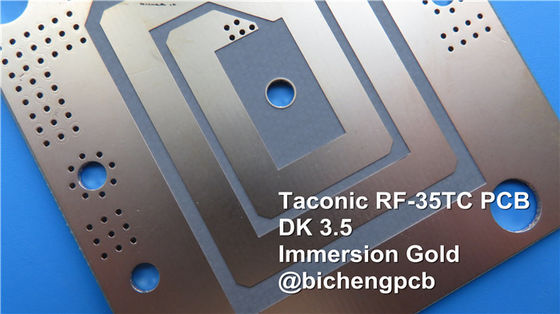

타코닉 고주파 PCB는 위성을 위한 침지 금으로 RF-35TC 60 밀리리터 1.524 밀리미터를 토대로 했습니다
(프린터 배선 기판은 주문형 제품, 사진이고 보여진 매개 변수가 참고를 단지 위한 것입니다)
RF-35TC는 타코닉 회사로부터의 일종의 고주파 재료입니다. 그것은 최고 수준에게 고열 전도성과 저소비 전력 팩터를 제공합니다. 이 물질은 dB 중 모든 1/10번째가 비판적인 고출력 애플리케이션에 가장 잘 적합하고 PCB 기판이 트랜지스터와 같은 양쪽 송전선과 표면 고정 성분으로부터 떨어진 열을 퍼뜨릴 것으로 예상됩니다.
RF-35TC는 PTFE 기반을 둔, 요업 채워진 섬유 유리 기판입니다. 그것은 합성 고무 (탄화수소) 경쟁자들과 같이 유전체 상수와 흩어지기 인자에서 상승 흐름을 산화시키거나 노랗게 하거나 보여주지 않을 것입니다.
이 박판 제품은 3.50의 낮은 유전 상수 값을 가지고, 0.0011의 극단적으로 낮은 Df를 가지고 있습니다. 저소비 전력 팩터에 고열 전도성을 제공하고, 더욱 삽입 손실을 줄이면서, 그것은 저자세 구리와 매우 잘 접합합니다.
RF-35TC 박판 제품은 안테나, 위성, 필터, 연결기와 전력 증폭기에 이상적입니다.
PCB 상술
| PCB 사이즈 | 132 Ｘ 58mm=1PCS |
| 보드형 | 두배는 PCB를 측면을 댔습니다 |
| 층수 | 2 층 |
| 표면 고정 성분 | 예 |
| 구멍 구성 요소를 통하여 | 부정 |
| 레이어 적층 | 구리 ------- 35 um (1 온스) +plate 최상위 계층 |
| RF-35TC 1.524 밀리미터 | |
| 구리 ------- 35 um (1oz) + 플레이트 BOT 레이어 | |
| 기술 | |
| 최소 추적과 공간 : | 7 밀리리터 / 7 밀리리터 |
| 최소 / 최대 홀 : | 이용 불가능 |
| 다른 홀의 숫자 : | 이용 불가능 |
| 보오링공의 수 : | 이용 불가능 |
| 분쇄 슬롯의 수 : | 0 |
| 내부 컷 아웃의 수 : | 0 |
| 임피던스 제어 : | 부정 |
| 골드 핑거의 수 : | 0 |
| 판재 | |
| 유리 에폭시 : | RF-35TC 1.524 밀리미터 |
| 마지막 포일 외부 : | 1.5 온스 |
| 마지막 포일 내부의 : | 이용 불가능 |
| PCB의 최종 높이 : | 1.6 밀리미터 ±10% |
| 도금과 코팅 | |
| 표면가공도 | 침지 금 |
| 솔더 마스크는 다음에 적용됩니다 : | 바닥, 12 마이크론 최저치 |
| 솔더 마스크 색 : | 녹색이게, PSR-2000GT600D, 타이요는 공급했습니다. |
| 솔더 마스크 타입 : | LPSM |
| 윤곽 / 절단 | 라우팅 |
| 마킹 | |
| 성분 전설에서 옆 | 바닥 |
| 성분 전설의 컬러 | 백색, IJR-4000 MW300, 타이요 브랜드 |
| 제조사 이름 또는 로고 : | 관리인에서 이사회에 표시했고, 무료 구역을 걸었습니다 |
| 를 통해 | 이용 불가능 |
| FLAMIBILITY 평가 | UL 94-V0 승인 민. |
| 치수 허용치 | |
| 외형치수 : | 0.0059" |
| 이사회 도금 : | 0.0029" |
| 드릴 허용한도 : | 0.002" |
| 테스트 | 100% 전기시험 이전 출하 |
| 공급될 예술 작품의 타입 | 이메일 파일, 거버 RS-274-X, PCBDOC 기타 등등 |
| 서비스 지역 | 전세계에, 세계적으로. |
RF-35TC의 데이터 시트
| RF-35TC 표준치 | |||||
| 특성 | 검사 방법 | 유닛 | 가치 | 유닛 | 가치 |
| DK @10 기가헤르츠 | IPC-650 2.5.5.5.1(modified) | 3.5 | 3.5 | ||
| ㈜티씨케이 (-30 내지 120C) | IPC-650 2.5.5.5.1(modified) | ppm | 24 | ppm | 24 |
| Df @10 기가헤르츠 | IPC-650 2.5.5.5.1(modified) | 0.0011 | 0.0011 | ||
| 유전성 깨짐 | IPC-650 2.5.6 (평면내부, 오일에서 2개 핀) | kV | 56.7 | kV | 56.7 |
| 절연 내력 | (비행기를 통하여) ASTM Ｄ 149 | V/mil | 570 | V/mm | 22,441 |
| 내 아크성 | IPC-650 2.5.1 | 초 | 304 | 초 | 304 |
| 수분 흡수 | IPC-650 2.6.2.1 | % | 0.05 | % | 0.05 |
| 굴곡 힘(MD) | ASTM Ｄ 790/IPC-650 2.4.4 | psi | 12,900 | N/mm2 | 88.94 |
| 굴곡 힘(CD) | ASTM Ｄ 790/IPC-650 2.4.4 | psi | 11,700 | N/mm2 | 80.67 |
| 장력 힘(MD) | ASTM Ｄ 3039/IPC-TM-650 2.4.19 | psi | 9,020 | N/mm2 | 62.19 |
| 장력 힘(CD) | ASTM Ｄ 3039/IPC-TM-650 2.4.19 | psi | 7,740 | N/mm2 | 53.37 |
| 중단(MD)에 있는 신장 | ASTM Ｄ 3039/IPC-TM-650 2.4.19 | % | 1.89 | N/mm | 1.89 |
| 중단(CD)에 있는 신장 | ASTM Ｄ 3039/IPC-TM-650 2.4.19 | % | 1.7 | % | 1.7 |
| 영의 기준(MD) | ASTM Ｄ 3039/IPC-TM-650 2.4.19 | psi | 667,000 | N/mm2 | 4,599 |
| 영의 기준(CD) | ASTM Ｄ 3039/IPC-TM-650 2.4.19 | psi | 637,000 | N/mm2 | 4,392 |
| 푸아송의 비율(MD) | ASTM Ｄ 3039/IPC-TM-650 2.4.19 | 0.18 | 0.18 | ||
| 푸아송의 비율(CD) | ASTM Ｄ 3039/IPC-TM-650 2.4.19 | 0.23 | 0.18 | ||
| 압축률 | ASTM Ｄ 695(23C) | psi | 560,000 | N/mm2 | 3,861 |
| 굴곡 힘(MD) | ASTM Ｄ 790/IPC-650 2.4.4 | psi | 1.46 Ｘ 106 | N/mm2 | 10,309 |
| 굴곡 힘(CD) | ASTM Ｄ 790/IPC-650 2.4.4 | psi | 1.50 Ｘ 106 | N/mm2 | 10,076 |
| 껍질 힘 (12 oz.CVH) | IPC-650 2.4.8 (열 응력.) | Ibs./inch | 7 | g/cm3 | 1.25 |
| 열 전도성(Unclad,125C) | ASTM F433 (조심성 있는 열 흐름) | W/(mK) | 0.6 | W/(mK) | 0.6 |
| 열식 Conductivity(C1/C1,125C) | ASTM F433 (조심성 있는 열 흐름) | W/(mK) | 0.92 | W/(mK) | 0.92 |
| 열식 Conductivity(CH/CH,125C) | ASTM F433 (조심성 있는 열 흐름) | W/(mK) | 0.87 | W/(mK) | 0.87 |
| 차원의 안정성(MD) | IPC-650-2.4.39 Sec.5.4 (부식 뒤에) | 밀리리터 /에. | 0.23 | mm/M | 0.23 |
| 차원의 안정성(CD) | IPC-650-2.4.39 Sec.5.4 (부식 뒤에) | 밀리리터 /에. | 0.64 | mm/M | 0.64 |
| 차원의 안정성(MD) | IPC-650-2.4.39 Sec.5.5 (열 응력.) | 밀리리터 /에. | -0.04 | mm/M | -0.04 |
| 차원의 안정성(CD) | IPC-650-2.4.39 Sec.5.5 (열 응력.) | 밀리리터 /에. | 0.46 | mm/M | 0.46 |
| 표면 저항치 | (고상한 임시. 뒤에) IPC-650 2.5.17.1 | 모엠에스 | 8.33 Ｘ 107 | 모엠에스 | 8.33 Ｘ 107 |
| 표면 저항치 | (습도 뒤에) IPC-650 2.5.17.1 | 모엠에스 | 6.42 Ｘ 107 | 모엠에스 | 6.42 Ｘ 107 |
| 체적 저항률 | (고상한 임시. 뒤에) IPC-650 2.5.17.1 | 모흠 / 센티미터 | 5.19 Ｘ 108 | 모흠 / 센티미터 | 5.19 Ｘ 108 |
| 체적 저항률 | (습도 뒤에) IPC-650 2.5.17.1 | 모흠 / 센티미터 | 2.91 Ｘ 108 | 모흠 / 센티미터 | 2.91 Ｘ 108 |
| CTE (x 축) (25-260C) | IPC-650 2.4.41/ASTM Ｄ 3386 | ppm/C | 11 | ppm/C | 11 |
| CTE (Y 축) (25-260C) | IPC-650 2.4.41/ASTM Ｄ 3386 | ppm/C | 13 | ppm/C | 13 |
| CTE (Z 축) (25-260C) | IPC-650 2.4.41/ASTM Ｄ 3386 | ppm/C | 34 | ppm/C | 34 |
| 비중 | ASTM Ｄ 792 | g/cm3 | 2.35 | g/cm3 | 2.35 |
| 견고성 | ASTM Ｄ 2240 (버팀목 Ｄ) | 79.1 | 79.1 | ||
| 중단(MD)를 세게 잡아당기세요 | ASTM Ｄ 790/IPC-650 2.4.4 | % | 0.014 | % | 0.014 |
| 중단(CD)를 세게 잡아당기세요 | ASTM Ｄ 790/IPC-650 2.4.4 | % | 0.013 | % | 0.013 |
| 비열 | ASTM Ｅ 1269-05,E 967-08,E968-02 | j/(gC) | 0.94 | j/(gC) | 0.94 |
| Td (2% 체중 감량) | IPC-650 2.4.24.6/TGA | 오브 | 788 | Ｃ | 420 |
| Td (5% 체중 감량) | IPC-650 2.4.24.6/TGA | 오브 | 817 | Ｃ | 436 |
