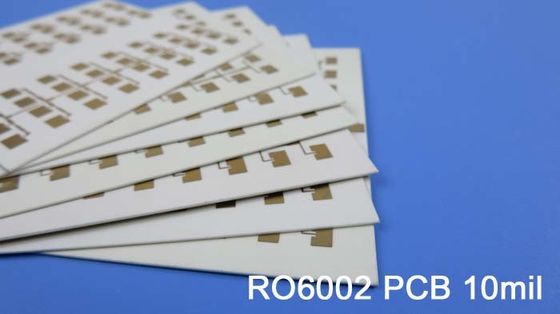

페이즈드 어레이 안테나를 위한 로저스 6002 10 밀리리터 0.254 밀리미터 DK2.94 로저스 PCB 보드

로저스 PCB는 페이즈드 어레이 안테나를 위한 침지 금으로 RT / 듀로이드 6002 10 밀리리터 0.254 밀리미터 DK2.94를 토대로 했습니다

(프린터 배선 기판은 주문형 제품, 사진이고 보여진 매개 변수가 참고를 단지 위한 것입니다)

로저스 RT / 듀로이드 6002 마이크로파 재료는 최초로 기계적으로 믿을 만하고 전기적으로 안정적인 복잡한 마이크로파 구조를 디자인하는 것에 필수적인 뛰어난 전기적이고 역학적 성질을 제공한 저손실과 저유전 상수 값 박판 제품이었습니다.

유전체 상수의 열 상수는 -55C에서 필터, 진동자와 지연 라인의 디자이너들에게 오늘의 요구가 지나친 응용에서 필요한 전기 안정도를 제공하는 +150C까지 극단적으로 낮습니다.

열 확장(CTE)의 낮은 Z 축 계수는 도금 스루홀의 우수한 신뢰성을 보증합니다. RT / 듀로이드 6002 물질은 실패를 통해 성공적으로 한 개인 것 없는 5000 이상 사이클을 위한 온도 순환되는 (-55C TO 125C) 였습니다.

우수한 차원 안정성 (0.2 내지 0.5 밀리리터 / 인치)는 구리도금하기 위한 Ｘ와 Ｙ 팽창 계수와 일치함으로써 달성됩니다. 이것은 단단한 위치상 허용 오차를 달성하기 위해 종종 이중 식각을 제거합니다.

낮은 인장 탄성률 (X,Y)는 매우 관절을 납땜질하는데 이용된 스트레스를 감소시키고 박판 제품의 확대가 표면 부착 신뢰성을 증가시켜 더욱 낮은 CTE 금속 (6 ppm / Ｃ)의 최소량에 의해 강요될 수 있게 허락합니다.

특히 RT / 듀로이드 6002 재료의 고유의 특성에 적합한 적용은 평평하고 비평면형 구조 그와 같은 안테나와 층간 접속과 복잡한 다층 회로와 항공 우주 설계를 위한 마이크로파회로를 취약 환경에 포함시킵니다.

전형적인 애플리케이션 :

1. 항공 레이더 시스템

2. 상업용 항공기 충돌 예방

3. 지상 기지 체계

4. 높은 신뢰도 복잡한 멀티 층 회로

PCB 상술

로저스 6002 (RT / 듀로이드 6002)의 데이터 시트
