3M 테이프 Tesa 테이프를 가진 폴리이미드 기질에 단 하나 편들어진 가동 가능한 PCBs FPC

Single Sided Flexible PCBs FPC On Polyimide Substrate With 3M Tape Tesa Tape
Single Sided Flexible PCBs FPC On Polyimide Substrate With 3M Tape Tesa Tape Single Sided Flexible PCBs FPC On Polyimide Substrate With 3M Tape Tesa Tape Single Sided Flexible PCBs FPC On Polyimide Substrate With 3M Tape Tesa Tape Single Sided Flexible PCBs FPC On Polyimide Substrate With 3M Tape Tesa Tape Single Sided Flexible PCBs FPC On Polyimide Substrate With 3M Tape Tesa Tape Single Sided Flexible PCBs FPC On Polyimide Substrate With 3M Tape Tesa Tape Single Sided Flexible PCBs FPC On Polyimide Substrate With 3M Tape Tesa Tape Single Sided Flexible PCBs FPC On Polyimide Substrate With 3M Tape Tesa Tape Single Sided Flexible PCBs FPC On Polyimide Substrate With 3M Tape Tesa Tape Single Sided Flexible PCBs FPC On Polyimide Substrate With 3M Tape Tesa Tape Single Sided Flexible PCBs FPC On Polyimide Substrate With 3M Tape Tesa Tape

큰 이미지 :  3M 테이프 Tesa 테이프를 가진 폴리이미드 기질에 단 하나 편들어진 가동 가능한 PCBs FPC

제품 상세 정보:
원래 장소: 중국
브랜드 이름: Bicheng
인증: UL, ISO9001, IATF16949
모델 번호: BIC-258.V1.0
결제 및 배송 조건:
최소 주문 수량: 1 PC
가격: USD9.99-99.99
포장 세부 사항: 진공 bags+Cartons
배달 시간: 8-9 작업 일
지불 조건: 전신환
공급 능력: 달 당 5000 PC
상세 제품 설명
기본 재료: 폴리이미드 레이어 수: 단면
PCB 두께: 0.3mm PCB 크기: 30.53 X 59.37mm
커버레이: 노란색 실크 스크린: 하얀
구리 무게: 35음 표면 마무리: 침수 금
하이 라이트:

부정은 탄력적 PCB

,

0.3mm을 양면 배밀도 디스켓 실크스크린 공정으로 만듭니다 탄력적 PCB

,

0.3mm 양면 배밀도 디스켓 플렉스 PCB 양면 배밀도 디스켓



단면 연성 PCB FPC P에올리이미드 기판 3M 테이프로 테사 테이프

(유연한 인쇄 회로는 맞춤형 제품이며 표시된 그림과 매개 변수는 참조 용입니다)



일반적인 설명

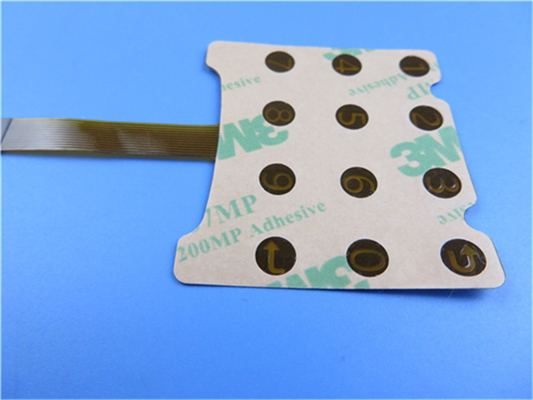

이 유형의 연성 인쇄 회로는 계산기 키패드 응용 프로그램입니다.0.15mm 두께의 단층 FPC입니다.기본 라미네이트는 Shengyi에서 제공되며 제공된 Gerber 데이터를 사용하여 IPC 6012 Class 2에 따라 제작되었습니다.뒷면에는 3M Tape이 부착되어 있습니다.



매개변수 및 데이터 시트

유연한 PCB의 크기 30.53 X 59.37mm
레이어 수 1
보드 유형 유연한 PCB
보드 두께 0.150mm
보드 재료 폴리이미드 25μm
보드 재료 공급업체 아이텍
보드 재료의 Tg 값 60

PTH 구리 두께 해당 없음
내부 층 Cu 두께 해당 없음
표면 Cu 두께 35μm

커버레이 색상 노란색
커버레이 수 2
커버레이의 두께 25μm
보강재 폴리이미드
보강재 두께 0.2mm

실크스크린 잉크의 종류 IJR-4000 MW300
실크스크린 공급업체 타이요
실크스크린의 색상 하얀
실크스크린의 수 1

Coverlay의 박리 시험 껍질을 벗길 수 없음
레전드 접착력 쓰리엠 90Min 후 필링 없음.3번 테스트

표면 마감 이머젼 골드
니켈/금의 두께 금: 0.03μm(최소);니켈 2-4μm
RoHS 필수
명성 94-V0

열충격 시험 패스, -25±125, 1000 사이클.
열 응력 통과, 300±5,10초, 3주기.박리 없음, 물집 없음.
기능 100% 통과 전기 테스트
솜씨 IPC-A-600H 및 IPC-6013C 클래스 2 준수



3M 테이프 Tesa 테이프를 가진 폴리이미드 기질에 단 하나 편들어진 가동 가능한 PCBs FPC 0



기능 및 이점

뛰어난 유연성

볼륨 줄이기

체중 감소

조립의 일관성

향상된 신뢰성

끝은 완전히 납땜될 수 있습니다

저렴한 비용

처리의 연속성

전문적이고 경험이 풍부한 엔지니어

18년 이상의 경력



애플리케이션NS

터치 스크린, LED 디스플레이 소프트 보드, 태블릿 안테나 소프트 보드



접착제

경질 인쇄 회로 기판용 베이스 라미네이트는 베이스 재료와 함께 라미네이트된 구리 호일이며, 라미네이션 중에 프리프레그 재료에서 접착제가 나옵니다.이와는 대조적으로 접착 시스템을 사용하여 필름 재료에 구리 호일을 적층하는 유연한 회로가 있습니다.

그러나 두 가지 주요 접착제 시스템, 즉 열가소성 접착제와 열경화성 접착제를 구별하는 것이 필요합니다.선택은 부분적으로 처리에 의해 결정되고 부분적으로는 완성된 유연 회로의 적용에 의해 결정됩니다.



시트 접착제 / 3M 테이프 / 테사 테이프

종종 저유량 아크릴 형태의 시트 접착제는 접착제가 쉽게 제거될 수 있는 폴리프로필렌 종이에 "캐스트"되는 접착제입니다.시트 접착제의 적용은 연성 회로를 다층 연성 회로에 접합하거나 보강재를 연성 회로에 부착하는 데 자주 사용됩니다.



3M 테이프 Tesa 테이프를 가진 폴리이미드 기질에 단 하나 편들어진 가동 가능한 PCBs FPC 1



3M 테이프로 유연한 회로의 더 많은 디스플레이



3M 테이프 Tesa 테이프를 가진 폴리이미드 기질에 단 하나 편들어진 가동 가능한 PCBs FPC 2



3M 테이프 Tesa 테이프를 가진 폴리이미드 기질에 단 하나 편들어진 가동 가능한 PCBs FPC 3



3M 테이프 Tesa 테이프를 가진 폴리이미드 기질에 단 하나 편들어진 가동 가능한 PCBs FPC 4
