제품 상세 정보:
결제 및 배송 조건:
|
기본 재료: | 폴리이미드 | 레이어 수: | 2층 |
---|---|---|---|
PCB 두께: | 0.15mm | PCB 크기: | 160x165mm=1PCS |
커버레이: | 노란색 | 실크 스크린: | 아니요 |
구리 무게: | 1 온스 | 표면 마무리: | 침수 금 |
하이 라이트: | 단일층 FPC 회로 Board,0.2mm FPC 회로 Board,0.2mm 단일층 PCB |

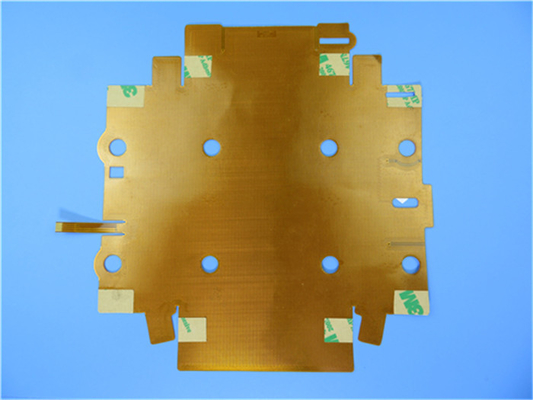

대형 플렉시블 회로 파인 라인 FPC 와 함께 코일 디자인
(FPC는 맞춤형 제품이며 표시된 그림과 매개 변수는 참조 용입니다)
일반적인 설명
이 유형의 유연한 PCB는 GPS 추적 시스템의 적용을 위해 가는 라인 코일이 있는 폴리이미드에 구축됩니다.두께 0.15mm의 2단 기판입니다.기본 라미네이트는 Shengyi의 제품입니다.제공된 Gerber 데이터를 사용하여 IPC 6012 Class 2에 따라 제작되었습니다.삽입부에 폴리이미드 스티프너를 적용하였습니다.
매개변수 및 데이터 시트
레이어 수 | 2 |
보드 크기 | 160x165mm=1PCS |
보드 유형 | 유연한 회로 |
보드 두께 | 0.15mm +/-10% |
보드 재료 | 폴리이미드(PI) 25um |
보드 재료 공급업체 | 아이텍 |
보드 재료의 Tg 값 | 60℃ |
PTH 구리 두께 | ≥20음 |
내부 층 Cu 두께 | 해당 없음 |
표면 Cu 두께 | 35음(1oz) |
커버레이 색상 | 노란색 |
커버레이 수 | 2 |
커버레이의 두께 | 25음 |
보강재 | 아니요 |
실크스크린 잉크의 종류 | 아니요 |
실크스크린 공급업체 | 아니요 |
실크스크린의 색상 | 아니요 |
실크스크린의 수 | 아니요 |
최소 추적(mil) | 400만 |
최소 갭(mil) | 400만 |
표면 마감 | 이머젼 골드 |
RoHS 필수 | 예 |
명성 | 94-V0 |
열충격 시험 | 패스, -25℃±125℃, 1000 사이클. |
열 응력 | 통과, 300±5℃,10초, 3주기.박리 없음, 물집 없음. |
기능 | 100% 통과 전기 테스트 |
솜씨 | IPC-A-600H 및 IPC-6013C 클래스 2 준수 |
기능 및 이점
뛰어난 유연성
볼륨 줄이기
체중 감소
조립의 일관성
향상된 신뢰성
끝은 완전히 납땜될 수 있습니다
저렴한 비용
처리의 연속성
신속하고 정시 배송
정시에 배달하십시오.우리는 98% 이상의 정시 납품율을 유지합니다.
애플리케이션NS
키패드 FPC, 산업용 제어 컴퓨터 소프트 보드, 소비자 ETC(Electronic Toll Collection) 소프트 보드,
연성 회로의 기본 유형
아래에 설명된 대로 5가지 기본 유형의 가요성 회로가 있습니다.
1. 단면 연성 회로
얇고 유연한 기재에 동박을 접착제로 적층한 가장 단순한 형태입니다.완성된 회로에는 종종 접착제를 사용하여 구리 면에 접착된 커버코트가 제공됩니다.
2. 양면 플렉시블 회로
이름에서 알 수 있듯이 이 회로는 얇고 유연한 기본 재료로 구성되어 있으며 각 면에 동박이 적층되어 있습니다.완성된 회로의 외부면에는 종종 외부면(구리)에 결합된 커버코트가 제공됩니다.
3. 다층 연성 회로
다층 연성 회로는 단단한 다층 기판과 매우 유사한 방식으로 접착제를 사용하여 여러 개의 얇고 유연한 베이스 라미네이트와 구리 호일로 구성됩니다.또한 커버코트를 외부(구리)에 접착하는 것이 일반적입니다.
4. 플렉스 리지드 회로
플렉스 리지드 회로는 리지드 보드와 플렉서블 회로의 조합으로, 후자는 본드 플라이를 통해 적층된 리지드 보드 사이에 유연한 상호 연결을 생성합니다.
5. 리지드 영역이 있는 유연한 회로
경우에 따라 연성 회로는 상대적으로 무거운 여러 구성 요소 또는 커넥터 부품을 지원해야 합니다.따라서 그러한 영역을 강화할 필요가 있습니다.이는 해당 영역에 보강재를 결합하여 수행됩니다.보강재는 너무 얇지 않은 폴리이미드의 추가 레이어이거나 유리/에폭시 라미네이트가 될 수 있습니다.
대형 플렉시블 회로의 더 많은 디스플레이
