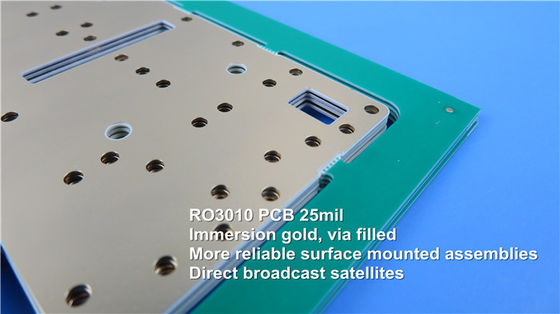

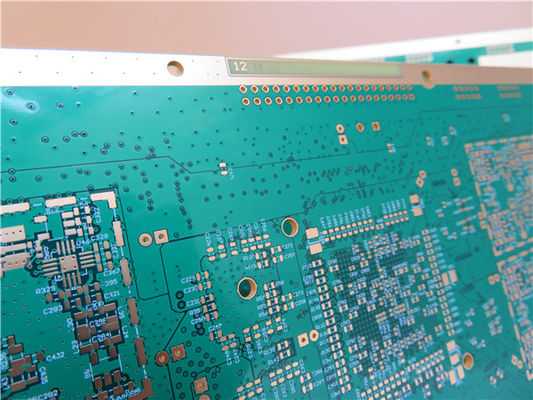

전력 증폭기를 위한 거버 파일 Ｄ 코드 로저스 PCB 보드

이것은 D 코드 거버 파일?

D 코드는 간단히 말해서 첫 번째 문자가 "D"입니다.Gerber 파일에는 XY 위치를 따라 이동하도록 데스크탑을 제어하는 ​​데 사용되는 세 개의 D 코드가 있습니다.

D01(D1): 셔터를 열고 바탕 화면을 해당 XY 좌표로 이동합니다.

D02(D2): 셔터를 닫고 바탕 화면을 해당 XY 좌표로 이동합니다.

D03(D3): 셔터를 열고 바탕 화면을 해당 XY 좌표로 이동합니다.그런 다음 셔터를 빠르게 열고 닫아서 노출 지점을 형성합니다.

D01은 선을 그리는 명령입니다.D02는 필름을 노출시키지 않고 바탕화면만 움직이는 명령어입니다.예를 들어, D01과 D02는 펜형 포토플로터에서 펜 획 선과 펜 홀더의 움직임과 같습니다.

D03은 "플래시" 명령입니다.데스크탑이 움직이면 셔터가 닫힙니다.바탕 화면이 해당 좌표로 이동하면 셔터가 즉시 열리고 닫힙니다. 이렇게 하면 필름에 조리개 이미지가 남습니다.D03은 인쇄 회로 기판에 패드를 그릴 때 매우 효과적인 명령입니다.

D01, D02 및 D03 명령은 다음 예와 같이 항상 해당 데이터를 따릅니다.

X0Y0D02*

X450Y330D01*

X455Y300D03*

이 데이터는 포토플로터가 다음을 수행하도록 합니다. 셔터를 닫고 바탕 화면을 원점으로 이동합니다.셔터를 열고 바탕 화면을 450,330으로 이동합니다.(따라서 0,0에서 450,330까지 그립니다.) 셔터를 닫고 455,300으로 이동하고 셔터를 열고 셔터를 닫습니다.

조리개 표시, D 코드 그리고 D10-D999

D01, D02, D03, D10 ~ D999는 명령어가 아닌 데이터로 조리개나 조리개 휠에 표기되어 있습니다.초기 포토플로터는 24홀/그루브가 있는 조리개 휠을 사용했습니다.

표 1은 초기 포토플로터의 광학개구와 D코드의 대응표이다.

D10 ~ D19는 일반적인 순서로 배열되어 있고 D70, D71이 그 뒤를 잇고 있으며, D20이 13위임을 알 수 있다.D20에서 D29까지 시퀀스가 ​​확장됩니다.조리개 번호는 D30일 때 23이어야 하지만 D72와 D73은 D30 앞에 삽입됩니다.대부분의 광학 도면 및 CAM 소프트웨어에서는 D 코드에 따라 조리개 정보(모양 및 크기)를 입력해야 합니다.조리개 번호에 따라 입력하려면 몇 가지 소프트웨어가 필요합니다(이 경우 위의 해당 표에 따라 재배열해야 함).

3과 9 사이에 특수 D 코드가 있습니다. 점선 및 대시선과 같은 특수 선 세그먼트를 나타내는 데 사용됩니다.지금은 거의 사용되지 않습니다. 즉, 일부 구식 포토플로터에서만 사용됩니다.
