침수 금을 가진 Tg175℃ FR-4에 건축되는 다중층 인쇄 회로 기판 8층 PCB

Multilayer Printed Circuit Board 8-Layer PCBs Built On Tg175℃ FR-4 With Immersion Gold
Multilayer Printed Circuit Board 8-Layer PCBs Built On Tg175℃ FR-4 With Immersion Gold Multilayer Printed Circuit Board 8-Layer PCBs Built On Tg175℃ FR-4 With Immersion Gold Multilayer Printed Circuit Board 8-Layer PCBs Built On Tg175℃ FR-4 With Immersion Gold Multilayer Printed Circuit Board 8-Layer PCBs Built On Tg175℃ FR-4 With Immersion Gold Multilayer Printed Circuit Board 8-Layer PCBs Built On Tg175℃ FR-4 With Immersion Gold Multilayer Printed Circuit Board 8-Layer PCBs Built On Tg175℃ FR-4 With Immersion Gold

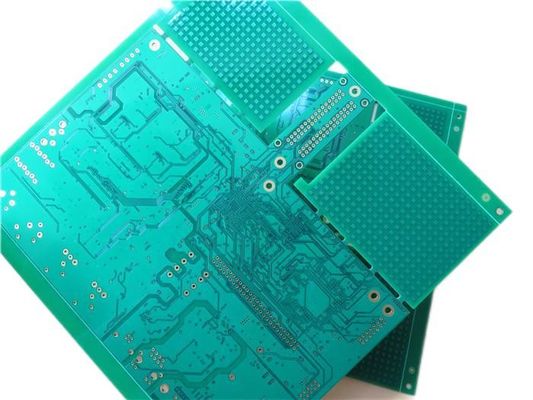

큰 이미지 :  침수 금을 가진 Tg175℃ FR-4에 건축되는 다중층 인쇄 회로 기판 8층 PCB

제품 상세 정보:
원래 장소: 중국
브랜드 이름: Bicheng
인증: UL, ISO9001, IATF16949
모델 번호: BIC-458.V1.0
결제 및 배송 조건:
최소 주문 수량: 1 PC
가격: USD9.99-99.99
포장 세부 사항: 진공 bags+Cartons
배달 시간: 8-9 작업 일
지불 조건: 전신환
공급 능력: 달 당 5000 PC
상세 제품 설명
모재: FR-4 레이어 수: 8개의 레이어
PCB 두께: 1.6mm +/-0.16 PCB 크기: 215 x 212mm=1PCS
솔더 마스크: 녹색 실크 스크린: 하얀색
구리 무게: 내부 1oz, 외부 0.5oz 표면 마무리: 침수 금
하이 라이트:

Quick Turn FR4 PCB Board

,

Immersion Gold FR4 PCB Board

,

FR4 Quick Turn PCB



다층 인쇄 회로 기판 8층 PCB 내장 Tg175℃ 침수 금이있는 FR-4

(인쇄 회로 기판은 맞춤형 제품이며 표시된 그림과 매개 변수는 참조 용입니다)



1.1 일반 설명

FR-4 Tg175℃ 기판에 8단 인쇄회로기판을 제작하여 위성라디오 응용을 위한 일종의 8단 인쇄회로기판입니다.녹색 솔더 마스크(Taiyo)에 흰색 실크 스크린(Taiyo)을 사용하고 패드에 금을 담그고 두께 1.6mm입니다.기본 재료는 패널당 1개의 최대 PCB를 공급하는 대만 ITEQ입니다.제공된 Gerber 데이터를 사용하여 IPC 6012 Class 2에 따라 제작되었습니다.각 25개의 패널은 배송을 위해 포장됩니다.



1.2 기능 및 벤이자형맞다

1. 높은 Tg 재료는 RoHS를 준수하며 높은 열 신뢰성 요구에 적합합니다.

2. Immersin 금은 높은 납땜성, 회로 기판의 응력 없음 및 PCB 표면의 오염이 적습니다.

3. 정시에 배달.98% 이상의 정시 납품율;

4. 달 당 30000㎡ 출력 능력;

5. 18년 이상의 경력

6. 강력한 PCB 기능은 연구 개발, 판매 및 마케팅을 지원합니다.

7. 모든 레이어 HDI PCB;

8. 국제 승인;



침수 금을 가진 Tg175℃ FR-4에 건축되는 다중층 인쇄 회로 기판 8층 PCB 0



1.3 PCB 사양

PCB 크기 215 x 212mm=1PCS
보드 유형 다층 PCB
레이어 수 8층
표면 실장 부품
스루홀 부품
레이어 스택업 구리 ------- 18um(0.5oz)+플레이트 탑 레이어
프리프레그 7628(43%) 0.195mm
구리 ------- 35um(1oz) MidLayer 1
FR-4 0.2mm
구리 ------- 35um(1oz) MidLayer 2
프리프레그 7628(43%) 0.195mm
구리 ------- 35um(1oz) MidLayer 3
FR-4 0.2mm
구리 ------- 35um(1oz) MidLayer 4
프리프레그 7628(43%) 0.195mm
구리 ------- 35um(1oz) MidLayer 5
FR-4 0.2mm
구리 ------- 35um(1oz) MidLayer 6
프리프레그 7628(43%) 0.195mm
구리 ------- 18um(0.5oz)+플레이트 BOT 레이어
기술
최소 추적 및 공간: 4mil/4mil
최소/최대 구멍: 0.3/3.2mm
다른 구멍의 수: 18
드릴 구멍의 수: 11584
밀링된 슬롯 수: 2
내부 컷아웃 수: 0
임피던스 제어: 아니요
금 손가락의 수: 0
보드 재료
유리 에폭시: FR-4 TG170℃, er<5.4.IT-180, ITEQ 공급
최종 포일 외부: 1 온스
최종 포일 내부: 1 온스
PCB의 최종 높이: 1.6mm ±0.16
도금 및 코팅
표면 마감 침지 금(32.1%) 3µm 니켈 위 0.05µm
솔더 마스크 적용 대상: 상단 및 하단, 최소 12미크론
솔더 마스크 색상: 그린, PSR-2000 KX700G, Taiyo 공급
솔더 마스크 유형: LPSM
윤곽/절단 라우팅, 스탬프 구멍.
마킹
구성 요소 범례 측면 상단과 하단.
구성 요소 범례의 색상 흰색, S-380W, Taiyo 제공.
제조업체 이름 또는 로고: 도체 및 다리가 있는 자유 영역의 보드에 표시
을 통해 도금된 관통 구멍(PTH), 최소 크기 0.3mm.
가연성 등급 UL 94-V0 승인 MIN.
치수 공차
개요 차원: 0.0059"
보드 도금: 0.0029"
드릴 공차: 0.002"
테스트 선적 전 100% 전기 테스트
제공되는 작품의 종류 이메일 파일, Gerber RS-274-X, PCBDOC 등
서비스 가능 지역 전 세계적으로, 전 세계적으로.



1.4 애플리케이션

WiFi 범위 확장기

CCTV 시스템

위성통신

5G 속도

라우터 와이파이 4G

태양광 패널 인버터

GPS 추적 시스템

임베디드 프로세서

PLC 프로그램

전화 시스템



1.5 유리전이온도(Tg)

수지 시스템의 열적 특성은 항상 °C로 표시되는 유리 전이 온도(Tg)로 특징지어집니다.가장 일반적으로 사용되는 속성은 열팽창입니다.팽창 대 온도를 측정하면 다음 그림과 같은 곡선을 얻을 수 있습니다.Tg는 팽창 곡선의 평평한 부분과 가파른 부분의 접선의 교차점에 의해 결정됩니다.유리 전이 온도 이하에서 에폭시 수지는 단단하고 유리질입니다.유리 전이 온도를 초과하면 부드럽고 고무 같은 상태로 변합니다.



침수 금을 가진 Tg175℃ FR-4에 건축되는 다중층 인쇄 회로 기판 8층 PCB 1



가장 일반적으로 사용되는 유형의 에폭시 수지(FR-4 등급)의 경우 유리 전이 온도가 115-130°C 범위에 있으므로 기판을 납땜할 때 유리 전이 온도를 쉽게 초과합니다.보드는 Z축 방향으로 확장되고 구멍 벽의 구리에 응력이 가해집니다.Tg를 초과할 때 에폭시 수지의 팽창은 구리의 팽창보다 약 15~20배 더 큽니다.이것은 도금된 관통 구멍에서 벽 균열의 특정 위험을 의미하며 구멍 벽 주위에 수지가 많을수록 위험이 커집니다.유리 전이 온도 아래에서 에폭시와 구리 사이의 팽창 비율은 3배에 불과하므로 여기에서 균열 위험은 무시할 수 있습니다.



일반 보드의 Tg는 섭씨 130도 이상, 높은 Tg는 일반적으로 섭씨 170도 이상, 중간 Tg는 약 섭씨 150도 이상입니다. Tg ≥ 170°C인 PCB 보드는 일반적으로 높은 Tg PCB라고 합니다.



1.6 다층 PTH PCB의 제조공정(비아충전)

(1).재료 전단

(2).내층 드라이 필름

(삼).내층 에칭

(4).AOI 1

(5).흑색 산화

(6).밀링 아웃라인 프레임

(7).내층 드릴링

(8).PTH 1

(9).내층 드라이 필름

(10).패턴 도금 1

(11).채워진 통해

(12).외층 드릴링

(13).PTH 2

(14).패턴 도금 2

(15).외층 드라이 필름

(16).구리-주석 전기 도금

(17).필링 및 에칭

(18).AOI 2

(19).솔더 마스크

(20).실크스크린 인쇄

(21).표면 마무리

(22).전기 테스트

(23).프롤리 컨투어링

(24).FQC

(25).포장

(26).배달



침수 금을 가진 Tg175℃ FR-4에 건축되는 다중층 인쇄 회로 기판 8층 PCB 2
