제품 상세 정보:
결제 및 배송 조건:
|
| 기재: | FR-4 | 레이어 총수: | 8 층 |
|---|---|---|---|
| PCB 두께: | 1.6 밀리미터 ±0.16 | PCB 사이즈: | 109.3 Ｘ 107.41mm=1PCS |
| 솔더 마스크: | 녹색 | 실크 스트린: | 백색 |
| 구리 중량: | 1 온스 | 표면가공도: | 침지 금 |

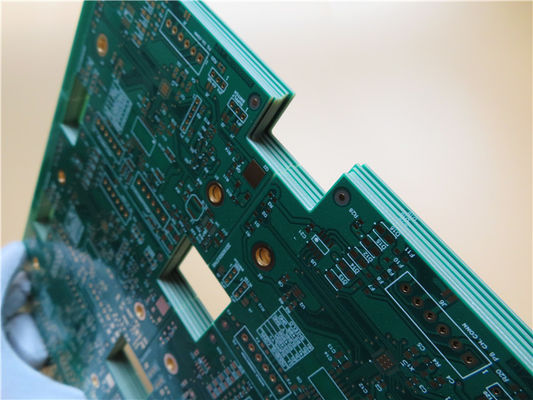

| 하이 라이트: | 1oz Impedance Controlled PCB,8 Layer Impedance Controlled PCB,1oz HDMI Circuit Board |
||
| PCB 사이즈 | 109.3 Ｘ 107.41mm=1PCS |
| 보드형 | 다층 인쇄 회로 기판 |
| 층수 | 8 층 |
| 표면 고정 성분 | 예 |
| 구멍 구성 요소를 통하여 | 예 |
| 레이어 적층 | 구리 ------- 18 um(0.5oz)+plate 최상위 계층 |
| 프리프레그 7628(43%) 0.195 밀리미터 | |
| 구리 ------- 35 um(1oz) 미드레이어 1 | |
| FR-4 0.2 밀리미터 | |
| 구리 ------- 35 um(1oz) 미드레이어 2 | |
| 프리프레그 7628(43%) 0.195 밀리미터 | |
| 구리 ------- 35 um(1oz) 미드레이어 3 | |
| FR-4 0.2 밀리미터 | |
| 구리 ------- 35 um(1oz) 미드레이어 4 | |
| 프리프레그 7628(43%) 0.195 밀리미터 | |
| 구리 ------- 35 um(1oz) 미드레이어 5 | |
| FR-4 0.2 밀리미터 | |
| 구리 ------- 35 um(1oz) 미드레이어 6 | |
| 프리프레그 7628(43%) 0.195 밀리미터 | |
| 구리 ------- 18 um(0.5oz)+plate BOT 레이어 | |
| 기술 | |
| 최소 추적과 공간 : | 4 mil/4mil |
| 최소 / 최대 홀 : | 0.3/6.19 밀리미터 |
| 다른 홀의 숫자 : | 24 |
| 보오링공의 수 : | 5158 |
| 분쇄 슬롯의 수 : | 0 |
| 내부 컷 아웃의 수 : | 0 |
| 임피던스 제어 : | 단일 단자 트레이스폭 :L1, L3, L6, L8 4 밀리리터 --- 50 오옴, 차별적 추적 / 공간 : 최상위 계층 5.1/6.0 밀리리터 -- 90 오옴, 5.1 / 8 밀리리터 --- 100 오옴, L6 5.1 / 8 밀리리터 --- 100 오옴 ; 바닥층 5.1 밀리리터 /6 밀리리터 --- 90 오옴, 5.1 밀리리터 / 8 밀리리터 --- 100 오옴 |
| 골드 핑거의 수 : | 0 |
| 판재 | |
| 유리 에폭시 : | FR-4 TG170C, 소포체<5> |
| 마지막 포일 외부 : | 1 온스 |
| 마지막 포일 내부의 : | 1 온스 |
| PCB의 최종 높이 : | 1.6 밀리미터 ±0.16 |
| 도금과 코팅 | |
| 표면가공도 | 3 um 니켈 에 침지 금 (26.1% ) 0.05 um |
| 솔더 마스크는 다음에 적용됩니다 : | 12 마이크론 최저치인 상단과 바닥 |
| 솔더 마스크 색 : | 녹색이게, PSR-2000GT600D, 타이요는 공급했습니다. |
| 솔더 마스크 타입 : | LPSM |
| 윤곽 / 절단 | 라우팅, 인지 홀. |
| 마킹 | |
| 성분 전설에서 옆 | 상단과 바닥. |
| 성분 전설의 컬러 | 하얗게, IJR-4000 MW300, 타이요는 공급했습니다. |
| 제조사 이름 또는 로고 : | 관리인에서 이사회에 표시했고, 무료 구역을 걸었습니다 |
| 를 통해 | 도금된 철저한 홀(PTH)가 안에 패드를 통해 부과된 것을 통해, 비아 플러그에 나무진을 칠합니다. |
| FLAMIBILITY 평가 | UL 94-V0 승인 민. |
| 치수 허용치 | |
| 외형치수 : | 0.0059 " (0.15mm) |
| 이사회 도금 : | 0.0030 " (0.076mm) |
| 드릴 허용한도 : | 0.002 " (0.05mm) |
| 테스트 | 100% 전기시험 이전 출하 |
| 공급될 예술 작품의 타입 | 이메일 파일, 거버 RS-274-X, PCBDOC 기타 등등 |
| 서비스 지역 | 전세계에, 세계적으로. |
