4 층은 35 um FR4 PCB 보드 매트 검은 복면을 구리도금합니다

4 Layers Copper 35um FR4 PCB Board Matt Black Mask
4 Layers Copper 35um FR4 PCB Board Matt Black Mask 4 Layers Copper 35um FR4 PCB Board Matt Black Mask 4 Layers Copper 35um FR4 PCB Board Matt Black Mask

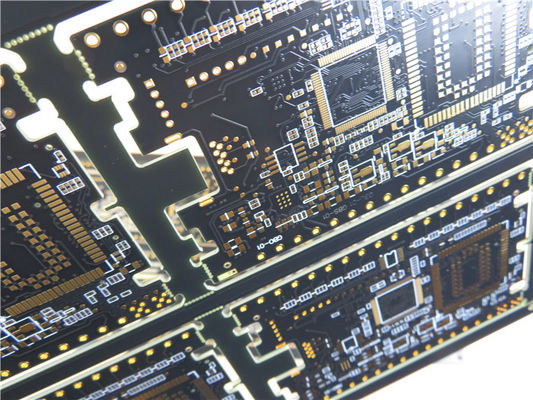

큰 이미지 :  4 층은 35 um FR4 PCB 보드 매트 검은 복면을 구리도금합니다

제품 상세 정보:
원래 장소: 중국
브랜드 이름: Bicheng
인증: UL, ISO9001, IATF16949
모델 번호: BIC-485.V1.0
결제 및 배송 조건:
최소 주문 수량: 1 PC
가격: USD9.99-99.99
포장 세부 사항: 진공 bags+Cartons
배달 시간: 8-9 작업 일
지불 조건: 전신환
공급 능력: 달 당 5000 PC
상세 제품 설명
기재: FR-4 레이어 총수: 4 층
Pcb 두께: 1.6 밀리미터 PCB 사이즈: 320대 X 151=6 PCS
솔더 마스크: 매트 검정색 실크 스트린: 백색
구리 중량: 외부 레이어 35 um/ 인너 레이어 18 um 표면가공도: 침지 금
하이 라이트:

4 Layers FR4 PCB Board

,

Copper 35um FR4 PCB Board

,

Copper 35um 4 Layer PCB Board



50 옴 임피던스와 원형 PCB 표본 제작은 매트 검은 복면과 침지 금으로 FR-4를 토대로 했습니다


1.1 일반 설명
이것은 POS 시스템의 적용을 위해 Tg 170' C로 FR-4 기판에 구축된 일종의 4 층 임피던스 통제된 PCB입니다. 15 밀리리터 track/11mil과 50 오옴 같은 평면에 있는 임피던스는 바닥층 4에 스페이스를 둡니다. 그것은 양쪽을 커버하는 매트 검은 솔더 마스크 위의 1.60 밀리미터 두꺼운, 하얀 실크 스트린이고 패드 위의 침지 금입니다. 기재는 위원회 당 6 PCB를 공급하는 전체 이사회인 ITEQ 주식회사로부터의 FR-4 IT180입니다. 그들은 공급된 거버 데이터를 사용하여 IPC 6012 등급 2마다 제조됩니다. 각각 25 패널은 출하를 위해 싸여집니다.

4 층은 35 um FR4 PCB 보드 매트 검은 복면을 구리도금합니다 0

1.2 특징과 수익
높은 Tg (DSC에 의한 175C)와 우수한 열 신뢰성과 산업표준 소재 ;
260C의 최대 리플로우 온도로 자유 결사를 주도하세요 ;
조립과 납땜 동안 실패 율을 내리는 것이 비지 패키지와 PCB에 유용한 우수 표면 평탄도 ;
엔지니어링 설계는 문제가 프리 생산에서 발생하는 것을 예방합니다 ;
다양화된 배송 방법 ;
IPC는 2 / IPC 등급 3을 분류합니다 ;

1.3 애플리케이션
RF 발생기
트랙킹 GPS
위상 변조기

1.4 매개 변수와 데이터 시트
PCB 사이즈 320대 X 151=6 PCS
보드형 다층 인쇄 회로 기판
층수 4 층
표면 고정 성분
구멍 구성 요소를 통하여
레이어 적층 구리 ------- 17.8 um(0.5oz)+plate 최상위 계층
프리프레그 0.21 밀리미터
구리 ------- 17.8 um(0.5oz) 미드레이어 1
FR-4 1.0 밀리미터
구리 ------- 17.8 um(0.5oz) 미드레이어 2
프리프레그 0.21 밀리미터
구리 ------- 17.8 um(0.5oz)+plate BOT 레이어
기술
최소 추적과 공간 : 5.9 밀리리터 / 5.9 밀리리터
최소 / 최대 홀 : 0.3 밀리미터 / 3.175 밀리미터
다른 홀의 숫자 : 9
보오링공의 수 : 1120
분쇄 슬롯의 수 : 24
내부 컷 아웃의 수 : 0
임피던스 제어 : 15 밀리리터 track/11mil과 50 오옴 같은 평면에 있는 임피던스는 바닥층 4에 스페이스를 둡니다
골드 핑거의 수 : 0
판재
유리 에폭시 : FR-4 Tg170C, 소포체<5>
마지막 포일 외부 : 1 온스
마지막 포일 내부의 : 0.5 온스
PCB의 최종 높이 : 1.6 밀리미터 ±0.16
도금과 코팅
표면가공도 3 um 니켈 에 침지 금 (22.1% ) 0.1 um
솔더 마스크는 다음에 적용됩니다 : 12 마이크론 최저치인 상단과 바닥
솔더 마스크 색 : 매트 검정색, PSR-2000 ME8-160PS
솔더 마스크 타입 : LPSM
윤곽 / 절단 라우팅
마킹
성분 전설에서 옆 상단과 바닥
성분 전설의 컬러 하얀, S-380W, 타이요 브랜드
제조사 이름 또는 로고 : 관리인에서 이사회에 표시했고, 무료 구역을 걸었습니다
를 통해 도금된 철저한 홀(PTH), 최소 0.3 사이즈 밀리미터.
FLAMIBILITY 평가 UL 94-V0 승인 민.
치수 허용치
외형치수 : 0.0059"
이사회 도금 : 0.0029"
드릴 허용한도 : 0.002"
테스트 100% 전기시험 이전 출하
공급될 예술 작품의 타입 이메일 파일, 거버 RS-274-X, PCBDOC 기타 등등
서비스 지역 전세계에, 세계적으로.

4 층은 35 um FR4 PCB 보드 매트 검은 복면을 구리도금합니다 1

1.5 빠른 전달의 역량
타입 정상적 생산 소요 시간 (1㎡) 빠른 생산 소요 시간 (1㎡)
2L 5 일 1 일
4L 5 일 2일이요
6L 6 일 3일이요
8L 7일입니다 4일이요
10L 9 일 6 일
12L 10일이요 6 일
14L 13 일 7일입니다
16L 14 일 7일입니다
18L 15 일 9 일
20L 16 일 10일이요
22L 17 일 11 일
24L 18 일 12 일
26L 19 일 13 일
28L 20 일 14 일
30L 21 일 15 일
32L 22 일 16 일
>32 레이어 미결정 미결정



기록 :

1.생산 소요 시간은 새로운 질서를 위한 것입니다.

2.공휴일, 일요일을 배제합니다.

3.매일 명령 제한이 있습니다.

4.출하 시간을 배제하세요.

5.무거운 구리와 같은 특별한 기교, 벗길 수 있는 마스크, 기타 등등을 통해 묻힌 블라인드 /를 배제하세요.

6.공학 질문을 위한 소통을 배제하세요.
