1.6 밀리미터 2 온스 LED 알루미늄 판 PCB는 2W/MK 열전도율로 탑니다

1.6mm 2oz LED Aluminum Plate PCB Board With 2W/MK Thermal Conductivity
1.6mm 2oz LED Aluminum Plate PCB Board With 2W/MK Thermal Conductivity 1.6mm 2oz LED Aluminum Plate PCB Board With 2W/MK Thermal Conductivity 1.6mm 2oz LED Aluminum Plate PCB Board With 2W/MK Thermal Conductivity 1.6mm 2oz LED Aluminum Plate PCB Board With 2W/MK Thermal Conductivity 1.6mm 2oz LED Aluminum Plate PCB Board With 2W/MK Thermal Conductivity 1.6mm 2oz LED Aluminum Plate PCB Board With 2W/MK Thermal Conductivity 1.6mm 2oz LED Aluminum Plate PCB Board With 2W/MK Thermal Conductivity

큰 이미지 :  1.6 밀리미터 2 온스 LED 알루미늄 판 PCB는 2W/MK 열전도율로 탑니다

제품 상세 정보:
원래 장소: 중국
브랜드 이름: Bicheng
인증: UL, ISO9001, IATF16949
모델 번호: BIC-775.V1.0
결제 및 배송 조건:
최소 주문 수량: 1 PC
가격: USD9.99-99.99
포장 세부 사항: 진공 bags+Cartons
배달 시간: 8-9 작업 일
지불 조건: 전신환
공급 능력: 달 당 5000 PC
상세 제품 설명
기본 재료: 2W/MK 유전체 재료 레이어 수: 단면
PCB 두께: 1.6mm ±0.16 PCB 크기: 26 x 26mm(직경 26mm)
솔더 마스크: 하얀 실크 스크린: 검은 색
구리 무게: 2온스 표면 마무리: 열풍 납땜 레벨링(HASL), 무연
하이 라이트:

1.6 밀리미터 LED 알루미늄 판 PCB 보드

,

2개 온스 LED 알루미늄 판 PCB 보드

,

2 온스 알루미늄 회로 기판



가벼운 변환 체계를 위한 HASL를 가진 편들어진 알루미늄 PCB 1W/MK 알루미늄 PCB를 골라내십시오
(PCB는 맞춤형 제품이며 표시된 그림과 매개 변수는 참조 용입니다)


일반적인 설명

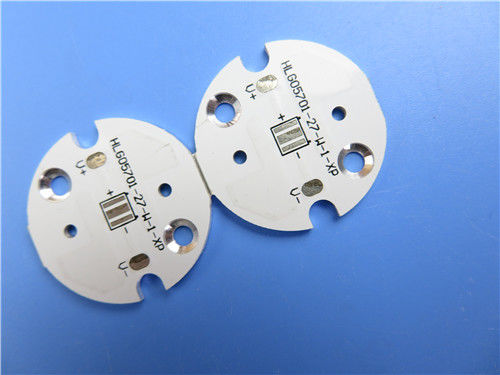

Led Lighting을 적용하기 위한 알루미늄 PCB의 한 종류입니다.1.6mm 두께의 단층 MCPCB 기판으로 2W/MK 열전도율을 제공합니다.알루미늄 플레이트는 ITEQ, 솔더 마스크 및 Taiyo의 실크스크린입니다.제공된 Gerber 데이터를 사용하여 IPC 6012 Class 2에 따라 제작되었습니다.30개의 패널이 별도로 포장됩니다.



매개변수 및 데이터 시트

PCB 크기 26 x 26mm(직경 26mm)
보드 유형 IMS PCB
레이어 수 단면 PCB
표면 실장 부품
스루 홀 부품 아니요
레이어 스택업 구리 ------- 70um(2oz)
2W/MK 유전체 75um
알루미늄 6061 1.5mm
기술
최소 추적 및 공간: 18mil/25mil
최소/최대 구멍: 2.0mm / 4.0mm
다른 구멍의 수: 2
드릴 구멍의 수: 4
밀링된 슬롯 수: 2
내부 컷아웃 수: 0
임피던스 제어 아니요
보드 재료
알루미늄 코어: 2W / MK 유전체 75um
열저항(°C/W) ≤0.45
항복전압(VDC) 4000
최종 포일 외부: 2온스
최종 포일 내부: 0온스
PCB의 최종 높이: 1.6mm ±0.16
도금 및 코팅
표면 마감 열풍 납땜 레벨링(HASL), 무연, Sn>=2.54µm
솔더 마스크 적용 대상: 상단, 최소 12미크론
솔더 마스크 색상: 하얀
솔더 마스크 유형: LPSM
윤곽/절단 라우팅
마킹
구성 요소 범례 측면 맨 위
구성요소 범례의 색상 검은 색
제조업체 이름 또는 로고: 도체 및 다리가 있는 자유 영역의 보드에 표시
을 통해 비도금 스루홀(NPTH)
가연성 등급 UL 94-V0 승인 MIN.
치수 공차
개요 차원: 0.0059"
보드 도금: 0.0029"
드릴 공차: 0.002"
시험 선적 전 100% 전기 테스트
제공되는 작품의 종류 이메일 파일, Gerber RS-274-X, PCBDOC 등
서비스 가능 지역 전 세계적으로, 전 세계적으로.



1.6 밀리미터 2 온스 LED 알루미늄 판 PCB는 2W/MK 열전도율로 탑니다 0



기능 및 이점
깨지기 쉬운 세라믹 기판을 교체하고 더 나은 기계적 내구성을 얻으십시오.
장비의 작동 온도를 낮추고,
제품의 서비스 수명을 연장하고,
경쟁력 있는 배송비로 DDU Door to Door 배송,
다양한 배송 방법
정시 서비스



애플리케이션
가로등
전자 레귤레이터
광변환 시스템
균형 증폭기



1.6 밀리미터 2 온스 LED 알루미늄 판 PCB는 2W/MK 열전도율로 탑니다 1
