SMD 패키지를 위한 레이저 절단 0.1 밀리미터 PCB 땜납 페이스트 스텐실

Laser Cut 0.1mm PCB Solder Paste Stencil For SMD Package
Laser Cut 0.1mm PCB Solder Paste Stencil For SMD Package Laser Cut 0.1mm PCB Solder Paste Stencil For SMD Package Laser Cut 0.1mm PCB Solder Paste Stencil For SMD Package Laser Cut 0.1mm PCB Solder Paste Stencil For SMD Package Laser Cut 0.1mm PCB Solder Paste Stencil For SMD Package Laser Cut 0.1mm PCB Solder Paste Stencil For SMD Package Laser Cut 0.1mm PCB Solder Paste Stencil For SMD Package Laser Cut 0.1mm PCB Solder Paste Stencil For SMD Package

큰 이미지 :  SMD 패키지를 위한 레이저 절단 0.1 밀리미터 PCB 땜납 페이스트 스텐실

제품 상세 정보:
원래 장소: 중국
브랜드 이름: Bicheng
인증: UL, ISO9001, IATF16949
모델 번호: BIC-955.V1.0
결제 및 배송 조건:
최소 주문 수량: 1 PC
가격: USD9.99-99.99
포장 세부 사항: 진공 bags+Cartons
배달 시간: 8-9 작업 일
지불 조건: 전신환
공급 능력: 달 당 5000 PC
상세 제품 설명
기재: 스텐레스 스틸 심 스텐슬 크기: 370 밀리미터 X 470 밀리미터, 420 밀리미터 X 520 밀리미터, 550 밀리미터 X 650 밀리미터
포일 간격: 0.05 밀리미터, 0.06 밀리미터, 0.08 밀리미터, 0.1 밀리미터, 0.12 밀리미터, 0.15 밀리미터, 0.18 밀리미터, 0.2 밀리미터 출현: 조각과 이렉트로 폴리싱
하이 라이트:

레이저는 PCB 땜납 페이스트 Stencil

,

0.1mm PCB 땜납 페이스트 Stencil

,

0.1mm 땜납 페이스트 스텐실을 줄였습니다

PCB 땜납 페이스트 스텐실 SMT 집회 레이저는 스텐실을 줄였습니다
1.1 일반 설명

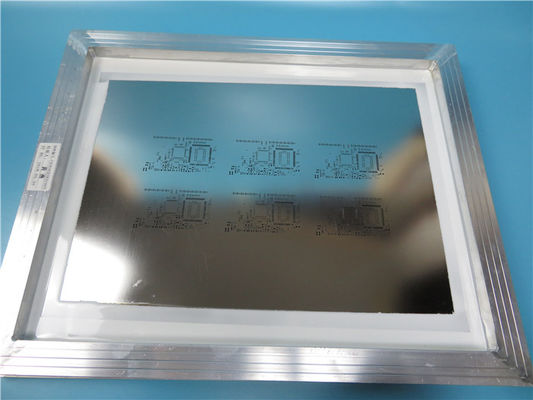

이것은 알루미늄 프레임 420 밀리미터 X 520 밀리미터 X 20 밀리미터 차원과 0.1 밀리미터 스테인리스 스틸박에 구축된 일종의 땜납 페이스트 SMT 스텐실 (100% 레이저 절단) 입니다. 그것은 센터에서 공급된 거버 데이터, 스퀴지 지역 로케이팅을 사용하여 IPC 7525A마다 제조됩니다. 피뒤칼 표시는 SMT 기계를 위한 하프-식각 패어진 정장입니다. 그것은 (하드 카드) KK 통으로 싸여지고 보통 2 스텐실이 출하를 위해 싸여집니다.
1.2 특징과 수익
데이터 파일은 오류율을 생산하고 감소시키는데 직접적으로 사용됩니다 ;
SMT 템플릿의 공석 정확도는 매우 높습니다 : 전체 공정 에러는 ≤ ±4 μ M입니다 ;
SMT 템플릿의 개시는 기하학적 그림을 가지고 있으며, 그것이 주석 붙여넣기의 프린팅과 형성에 이익이 됩니다 ;
배지 부피 생산에 낮은 것에 집중하세요 ;
신속 선회 원형 ;
집집마다의 배편 ;
경쟁력있는 가격 ;
시간을 엄수하는 서비스 ;
15가지 경험 보다 더 ;
SMD 패키지를 위한 레이저 절단 0.1 밀리미터 PCB 땜납 페이스트 스텐실 0SMD 패키지를 위한 레이저 절단 0.1 밀리미터 PCB 땜납 페이스트 스텐실 1SMD 패키지를 위한 레이저 절단 0.1 밀리미터 PCB 땜납 페이스트 스텐실 2
1.3 애플리케이션
PLCC, QFP,0402,0201, BGA, 플립 침과 같은 SMD 패키지.
1.4 매개 변수와 데이터 시트
차원 : 370 밀리미터 X 470 밀리미터, 420 밀리미터 X 520 밀리미터, 550 밀리미터 X 650 밀리미터
구조 스텐실은 알루미늄 프레임으로 좌절시킵니다
기재 스텐레스 스틸 심
포일 두께 0.05 밀리미터, 0.06 밀리미터, 0.08 밀리미터, 0.1 밀리미터, 0.12 밀리미터, 0.15 밀리미터, 0.18 밀리미터, 0.2 밀리미터
개구는 배열했습니다 레이저 절단
출현 조각과 이렉트로 폴리싱
피듀셜 마크 관통 홀
서비스 지역 : 전세계에
열린 패드의 양 : 1152
장점 : a) 고 정밀도 차원 ; b) 기간 위의 좋은 상태 ; c) 구멍 벽은 평활기입니다.
애플리케이션 : CSP, BGA, 0.5 밀리미터 QFP 기타 등등 패키지
SMD 패키지를 위한 레이저 절단 0.1 밀리미터 PCB 땜납 페이스트 스텐실 3SMD 패키지를 위한 레이저 절단 0.1 밀리미터 PCB 땜납 페이스트 스텐실 4
1.5 개구 구멍은 SMT 스텐실의 설계를 합니다
컴포넌트 형식 피치 납땜 폭 납땜 길이 개구폭 개방 길이 쐐기 두께
PLCC 1.27 밀리미터 0.65 밀리미터 2.00 밀리미터 0.60 밀리미터 1.95 밀리미터 0.15-0.25mm
QFP 0.635 밀리미터 0.35 밀리미터 1.50 밀리미터 0.32 밀리미터 1.45 밀리미터 0.15-0.18mm
QFP 0.50 밀리미터 0.254-0.33mm 1.25 밀리미터 0.22-0.25mm 1.20 밀리미터 0.12-0.15mm
QFP 0.40 밀리미터 0.25 밀리미터 1.25 밀리미터 0.20 밀리미터 1.20 밀리미터 0.10-0.12mm
QFP 0.30 밀리미터 0.20 밀리미터 1.00 밀리미터 0.15 밀리미터 0.95 밀리미터 0.07-0.12mm
0402 0.50 밀리미터 0.65 밀리미터 0.45 밀리미터 0.60 밀리미터 0.12-0.15mm
0201 0.25 밀리미터 0.40 밀리미터 0.23 밀리미터 0.35 밀리미터 0.07-0.12mm
BGA 1.27 밀리미터 0.80 밀리미터 0.75 밀리미터 0.75 밀리미터 0.15-0.20mm
BGA 1.00 밀리미터 0.38 밀리미터 0.35 밀리미터 0.35 밀리미터 0.10-0.12mm
BGA 0.50 밀리미터 0.30 밀리미터 0.28 밀리미터 0.28 밀리미터 0.07-0.12mm
플립 침 0.25 밀리미터 0.12 밀리미터 0.12 밀리미터 0.12 밀리미터 0.12 밀리미터 0.08-0.10mm
플립 침 0.20 밀리미터 0.10 밀리미터 0.10 밀리미터 0.10 밀리미터 0.10 밀리미터 0.05-0.10mm
