땜납 페이스트 스텐실을 닦는 인쇄 회로 판 어셈블리 전기도금한 것을 위한 홀 스텐실을 통하여

Through hole Stencil For PCB Assembly Electro Polishing Solder Paste Stencil
Through hole Stencil For PCB Assembly Electro Polishing Solder Paste Stencil Through hole Stencil For PCB Assembly Electro Polishing Solder Paste Stencil Through hole Stencil For PCB Assembly Electro Polishing Solder Paste Stencil Through hole Stencil For PCB Assembly Electro Polishing Solder Paste Stencil Through hole Stencil For PCB Assembly Electro Polishing Solder Paste Stencil Through hole Stencil For PCB Assembly Electro Polishing Solder Paste Stencil Through hole Stencil For PCB Assembly Electro Polishing Solder Paste Stencil

큰 이미지 :  땜납 페이스트 스텐실을 닦는 인쇄 회로 판 어셈블리 전기도금한 것을 위한 홀 스텐실을 통하여

제품 상세 정보:
원래 장소: 중국
브랜드 이름: Bicheng
인증: UL, ISO9001, IATF16949
모델 번호: BIC-957.V1.0
결제 및 배송 조건:
최소 주문 수량: 1 PC
가격: USD9.99-99.99
포장 세부 사항: 진공 bags+Cartons
배달 시간: 8-9 작업 일
지불 조건: 전신환
공급 능력: 달 당 5000 PC
상세 제품 설명
기재: 스텐레스 스틸 심 스텐슬 크기: 370 밀리미터 X 470 밀리미터, 420 밀리미터 X 520 밀리미터, 550 밀리미터 X 650 밀리미터
포일 간격: 0.05 밀리미터, 0.06 밀리미터, 0.08 밀리미터, 0.1 밀리미터, 0.12 밀리미터, 0.15 밀리미터, 0.18 밀리미터, 0.2 밀리미터 출현: 조각과 이렉트로 폴리싱
하이 라이트:

인쇄 회로 판 어셈블리를 위한 홀 스텐실을 통하여

,

인쇄 회로 판 어셈블리를 위한 이렉트로 폴리싱 스텐실

,

이렉트로 폴리싱 땜납 페이스트 스텐실

인쇄 회로 판 어셈블리 땜납 페이스트 레이저 프로파일을 위한 SMT 스텐실
1.1 일반 설명

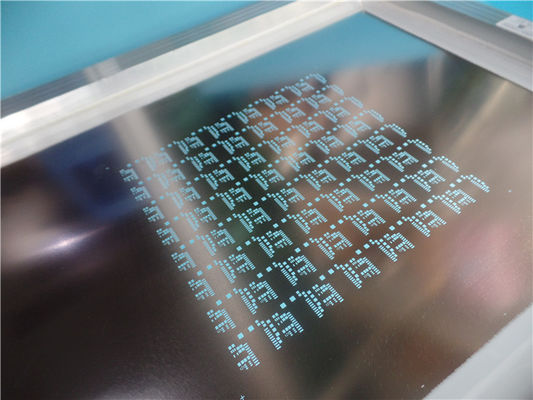

이것은 알루미늄 프레임 420 밀리미터 X 520 밀리미터 X 20 밀리미터 차원으로 0.1 밀리미터 스테인리스 스틸박에 구축된 일종의 땜납 페이스트 SMT 스텐실 (100% 레이저 절단) 입니다. 그것은 센터에서 공급된 거버 데이터, 스퀴지 지역 로케이팅을 사용하여 IPC 7525A마다 제조됩니다. 피뒤칼 표시는 SMT 기계에 적합하기 위해 관통 홀입니다. 그것은 (하드 카드) KK 통으로 싸여지고 보통 2 스텐실이 출하를 위해 싸여집니다.
1.2 특징과 수익
데이터 파일은 오류율을 생산하고 감소시키는데 직접적으로 사용됩니다 ;
SMT 템플릿의 공석 정확도는 매우 높습니다 : 전체 공정 에러는 ≤ ±4 μ M입니다 ;
SMT 템플릿의 개시는 기하학적 그림을 가지고 있으며, 그것이 주석 붙여넣기의 프린팅과 형성에 이익이 됩니다 ;
엔지니어링 설계는 문제가 프리 생산에서 발생하는 것을 예방합니다 ;
머니-세이빙, 우려 절감과 라보르-세이빙 ;
집집마다의 배편 ;
달 당 9000이지 타입 보다 더 ;
어떤 최소 명령량. 1개 부분은 이용 가능합니다 ;
땜납 페이스트 스텐실을 닦는 인쇄 회로 판 어셈블리 전기도금한 것을 위한 홀 스텐실을 통하여 0땜납 페이스트 스텐실을 닦는 인쇄 회로 판 어셈블리 전기도금한 것을 위한 홀 스텐실을 통하여 1땜납 페이스트 스텐실을 닦는 인쇄 회로 판 어셈블리 전기도금한 것을 위한 홀 스텐실을 통하여 2땜납 페이스트 스텐실을 닦는 인쇄 회로 판 어셈블리 전기도금한 것을 위한 홀 스텐실을 통하여 3
1.3 애플리케이션
PLCC, QFP,0402,0201, BGA, 플립 침과 같은 SMD 패키지.
1.4 매개 변수와 데이터 시트
차원 : 370 밀리미터 X 470 밀리미터, 420 밀리미터 X 520 밀리미터, 550 밀리미터 X 650 밀리미터
구조 스텐실은 알루미늄 프레임으로 좌절시킵니다
기재 스텐레스 스틸 심
포일 두께 0.05 밀리미터, 0.06 밀리미터, 0.08 밀리미터, 0.1 밀리미터, 0.12 밀리미터, 0.15 밀리미터, 0.18 밀리미터, 0.2 밀리미터
개구는 배열했습니다 레이저 절단
출현 조각과 이렉트로 폴리싱
피듀셜 마크 관통 홀
서비스 지역 : 전세계에
열린 패드의 양 : 1533
장점 : a) 고 정밀도 차원 ; b) 기간 위의 좋은 상태 ; c) 구멍 벽은 평활기입니다.
애플리케이션 : CSP, BGA, 0.5 밀리미터 QFP 기타 등등 패키지
1.5 SMT 스텐실을 위한 개구 구멍 디자인
컴포넌트 형식 피치 납땜 폭 납땜 길이 개구폭 개방 길이 쐐기 두께
PLCC 1.27 밀리미터 0.65 밀리미터 2.00 밀리미터 0.60 밀리미터 1.95 밀리미터 0.15-0.25mm
QFP 0.635 밀리미터 0.35 밀리미터 1.50 밀리미터 0.32 밀리미터 1.45 밀리미터 0.15-0.18mm
QFP 0.50 밀리미터 0.254-0.33mm 1.25 밀리미터 0.22-0.25mm 1.20 밀리미터 0.12-0.15mm
QFP 0.40 밀리미터 0.25 밀리미터 1.25 밀리미터 0.20 밀리미터 1.20 밀리미터 0.10-0.12mm
QFP 0.30 밀리미터 0.20 밀리미터 1.00 밀리미터 0.15 밀리미터 0.95 밀리미터 0.07-0.12mm
0402 0.50 밀리미터 0.65 밀리미터 0.45 밀리미터 0.60 밀리미터 0.12-0.15mm
0201 0.25 밀리미터 0.40 밀리미터 0.23 밀리미터 0.35 밀리미터 0.07-0.12mm
BGA 1.27 밀리미터 0.80 밀리미터 0.75 밀리미터 0.75 밀리미터 0.15-0.20mm
BGA 1.00 밀리미터 0.38 밀리미터 0.35 밀리미터 0.35 밀리미터 0.10-0.12mm
BGA 0.50 밀리미터 0.30 밀리미터 0.28 밀리미터 0.28 밀리미터 0.07-0.12mm
플립 침 0.25 밀리미터 0.12 밀리미터 0.12 밀리미터 0.12 밀리미터 0.12 밀리미터 0.08-0.10mm
플립 침 0.20 밀리미터 0.10 밀리미터 0.10 밀리미터 0.10 밀리미터 0.10 밀리미터 0.05-0.10mm

땜납 페이스트 스텐실을 닦는 인쇄 회로 판 어셈블리 전기도금한 것을 위한 홀 스텐실을 통하여 4땜납 페이스트 스텐실을 닦는 인쇄 회로 판 어셈블리 전기도금한 것을 위한 홀 스텐실을 통하여 5땜납 페이스트 스텐실을 닦는 인쇄 회로 판 어셈블리 전기도금한 것을 위한 홀 스텐실을 통하여 6
