홀 피듀셜 마크를 통한 100% 레이저 절단 땜납 페이스트 PCB SMT 스텐실

Name: 홀 피듀셜 마크를 통한 100% 레이저 절단 땜납 페이스트 PCB SMT 스텐실
Brand: Bicheng
SKU: BIC-958.V1.0
Price: 9.99 USD
Availability: InStock
Rating: 5 (103 reviews)

100% Laser Cut Solder Paste PCB SMT Stencil Through hole Fiducial mark

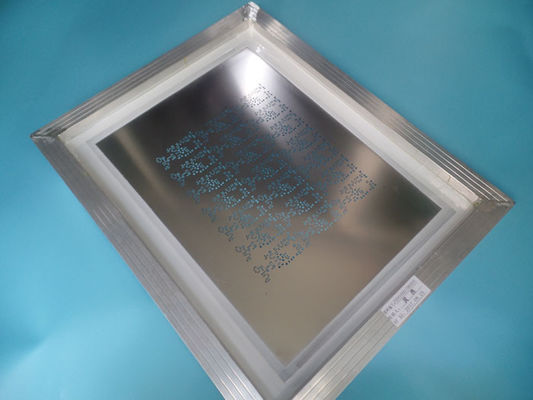

큰 이미지 : 홀 피듀셜 마크를 통한 100% 레이저 절단 땜납 페이스트 PCB SMT 스텐실

제품 상세 정보:

원래 장소:	중국
브랜드 이름:	Bicheng
인증:	UL, ISO9001, IATF16949
모델 번호:	BIC-958.V1.0

결제 및 배송 조건:

최소 주문 수량:	1 PC
가격:	USD9.99-99.99
포장 세부 사항:	진공 bags+Cartons
배달 시간:	8-9 작업 일
지불 조건:	전신환
공급 능력:	달 당 5000 PC

접촉

상세 제품 설명

기재:

스텐레스 스틸 심

스텐슬 크기:

370 밀리미터 Ｘ 470 밀리미터, 420 밀리미터 Ｘ 520 밀리미터, 550 밀리미터 Ｘ 650 밀리미터

포일 간격:

0.05 밀리미터, 0.06 밀리미터, 0.08 밀리미터, 0.1 밀리미터, 0.12 밀리미터, 0.15 밀리미터, 0.18 밀리미터, 0.2 밀리미터

출현:

조각과 이렉트로 폴리싱

하이 라이트:

IATF16949 PCB SMT 스텐실

땜납 페이스트 PCB SMT 스텐실

인쇄 회로 판 어셈블리를 위한 땜납 페이스트 스텐실

SMT 땜납 페이스트 인쇄 회로 판 어셈블리 스텐실 쐐기를 위한 레이저 스텐실

1.1 일반 설명

이것은 알루미늄 프레임 520 밀리미터 Ｘ 420 밀리미터 Ｘ 20 밀리미터 차원으로 0.1 밀리미터 스테인리스 스틸박에 구축된 일종의 땜납 페이스트 SMT 스텐실 (100% 레이저 절단) 입니다. 그것은 센터에서 공급된 거버 데이터, 스퀴지 지역 로케이팅을 사용하여 IPC 7525A마다 제조됩니다. 피뒤칼 표시는 SMT 기계에 적합하기 위해 관통 홀입니다. 그것은 (하드 카드) KK 통으로 싸여지고 보통 2 스텐실이 출하를 위해 싸여집니다.

1.2 특징과 수익

데이터 파일은 오류율을 생산하고 감소시키는데 직접적으로 사용됩니다 ;

SMT 템플릿의 공석 정확도는 매우 높습니다 : 전체 공정 에러는 ≤ ±4 μ Ｍ입니다 ;

SMT 템플릿의 개시는 기하학적 그림을 가지고 있으며, 그것이 주석 붙여넣기의 프린팅과 형성에 이익이 됩니다 ;

엔지니어링 설계는 문제가 프리 생산에서 발생하는 것을 예방합니다 ;

포괄적 장비관리와 유지관리와 프로세스 컨트롤 ;

다양화된 배송 방법 ;

전문적이고 숙련된 엔지니어들 ;

경쟁력있는 가격 ;

첫번째 생산의 적합 제품 금리 : >99.99%

달 당 9000이지 타입 보다 더 ;

1.3 애플리케이션

PLCC, QFP,0402,0201, BGA, 플립 침과 같은 SMD 패키지.

1.4 매개 변수와 데이터 시트

차원 :	370 밀리미터 Ｘ 470 밀리미터, 420 밀리미터 Ｘ 520 밀리미터, 550 밀리미터 Ｘ 650 밀리미터
구조	스텐실은 알루미늄 프레임으로 좌절시킵니다
기재	스텐레스 스틸 심
포일 두께	0.05 밀리미터, 0.06 밀리미터, 0.08 밀리미터, 0.1 밀리미터, 0.12 밀리미터, 0.15 밀리미터, 0.18 밀리미터, 0.2 밀리미터
개구는 배열했습니다	레이저 절단
출현	조각과 이렉트로 폴리싱
피듀셜 마크	관통 홀
서비스 지역 :	전세계에
열린 패드의 양 :	1235
장점 :	a) 고 정밀도 차원 ; b) 기간 위의 좋은 상태 ; c) 구멍 벽은 평활기입니다.
애플리케이션 :	CSP, BGA, 0.5 밀리미터 QFP 기타 등등 패키지

1.5 SMT 스텐실을 위한 개구 구멍 디자인

컴포넌트 형식	피치	납땜 폭	납땜 길이	개구폭	개방 길이	쐐기 두께
PLCC	1.27 밀리미터	0.65 밀리미터	2.00 밀리미터	0.60 밀리미터	1.95 밀리미터	0.15-0.25mm
QFP	0.635 밀리미터	0.35 밀리미터	1.50 밀리미터	0.32 밀리미터	1.45 밀리미터	0.15-0.18mm
QFP	0.50 밀리미터	0.254-0.33mm	1.25 밀리미터	0.22-0.25mm	1.20 밀리미터	0.12-0.15mm
QFP	0.40 밀리미터	0.25 밀리미터	1.25 밀리미터	0.20 밀리미터	1.20 밀리미터	0.10-0.12mm
QFP	0.30 밀리미터	0.20 밀리미터	1.00 밀리미터	0.15 밀리미터	0.95 밀리미터	0.07-0.12mm
0402		0.50 밀리미터	0.65 밀리미터	0.45 밀리미터	0.60 밀리미터	0.12-0.15mm
0201		0.25 밀리미터	0.40 밀리미터	0.23 밀리미터	0.35 밀리미터	0.07-0.12mm
BGA	1.27 밀리미터	0.80 밀리미터		0.75 밀리미터	0.75 밀리미터	0.15-0.20mm
BGA	1.00 밀리미터	0.38 밀리미터		0.35 밀리미터	0.35 밀리미터	0.10-0.12mm
BGA	0.50 밀리미터	0.30 밀리미터		0.28 밀리미터	0.28 밀리미터	0.07-0.12mm
플립 침	0.25 밀리미터	0.12 밀리미터	0.12 밀리미터	0.12 밀리미터	0.12 밀리미터	0.08-0.10mm
플립 침	0.20 밀리미터	0.10 밀리미터	0.10 밀리미터	0.10 밀리미터	0.10 밀리미터	0.05-0.10mm
