제품 상세 정보:
결제 및 배송 조건:
|
| 기재: | 세라믹 채움 박판 제품은 우븐 섬유 유리로 보강했습니다 | 레이어 총수: | 이중층, 다층, 하이브리드 PCB |
|---|---|---|---|
| Pcb 두께: | 10 밀리리터 (0.254mm), 20 밀리리터(0.508mm), 30 밀리리터 (0.762mm), 60 밀리리터(1.524mm) | PCB 사이즈: | ≤400mm X 500mm |
| 솔더 마스크: | 녹색, 검은, 푸른, 노란, 빨간 기타 등등. | 구리 중량: | 0.5 온스 (17 um), 1 온스 (35um), 2 온스 (70um) |
| 표면가공도: | 나동선, HASL, ENIG, OSP 기타 등등.. | ||
| 하이 라이트: | 60 밀리리터 고주파 PCB,RO3203 고주파 PCB,기지국 하부 구조는 PCB 보드를 성교합니다 |
||

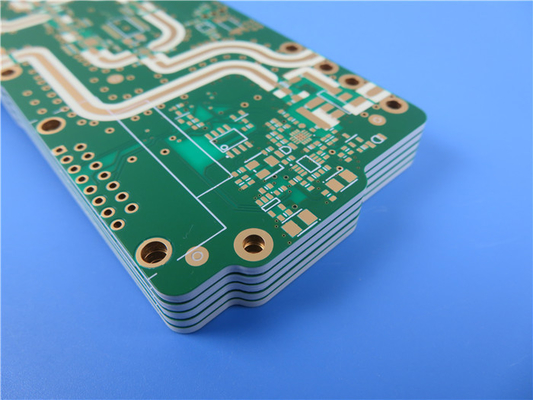

Rogers RO3203 두 배는 기지국 기반을 위한 60mil 고주파 PCB 편들었습니다
(인쇄 회로 기판은 맞춤형 제품이며 표시된 그림과 매개변수는 참조용입니다)
Rogers Corporation의 RO3203 고주파 회로 재료는 직조 유리 섬유로 강화된 세라믹 충전 라미네이트입니다.이 소재는 경쟁력 있는 가격으로 탁월한 전기적 성능과 기계적 안정성을 제공하도록 설계되었습니다.RO3203 고주파 회로 재료의 유전 상수는 3.02입니다.이것은 0.0016의 손실 계수와 함께 유용한 주파수 범위를 40GHz 이상으로 확장합니다.
RO3203 라미네이트는 부직포 PTFE 라미네이트의 표면 매끄러움과 직조 유리 PTFE 라미네이트의 강성을 결합하여 더 미세한 선 에칭 공차를 제공합니다.이러한 재료는 다음을 사용하여 인쇄 회로 기판으로 제작할 수 있습니다.
표준 PTFE 회로 기판 처리 기술.사용 가능한 클래딩 옵션은 0.5, 1 또는 2oz./ft2(17, 35, 70미크론 두께) 전착 동박입니다.이 라미네이트는 ISO 9002 인증 품질 시스템에 따라 제조됩니다.
특징:
1. 직조유리 보강재를 사용하여 강성을 높여 취급이 용이합니다.
2. 균일한 전기적 및 기계적 성능은 복잡한 다층 고주파 구조에 이상적입니다.
3. 광범위한 유전 상수에 대한 우수한 기계적 특성은 다층 기판 설계에 이상적입니다.
4. 높은 생산 수율을 위한 우수한 치수 안정성.
5. 대량 생산을 위한 경제적인 가격.
일반적인 애플리케이션:
1. 기지국 인프라
2. 무선 통신 시스템
PCB 기능(RO3203)
| 기판 재료: | 직조 유리 섬유로 강화된 세라믹 충전 라미네이트 |
| 지정: | RO3203 |
| 유전 상수: | 3.02±0.04 |
| 레이어 수: | 이중층, 다층, 하이브리드 PCB |
| 구리 무게: | 0.5oz(17µm), 1oz(35µm), 2oz(70µm) |
| 기판 두께: | 10mil(0.254mm), 20mil(0.508mm), 30mil(0.762mm), 60mil(1.524mm) |
| PCB 크기: | ≤400mm X 500mm |
| 솔더 마스크: | 그린, 블랙, 블루, 옐로우, 레드 등 |
| 표면 마무리: | 베어 구리, HASL, ENIG, OSP 등 |
RO3203의 데이터 시트
| RO3203 일반적인 값 | |||||
| 재산 | RO3203 | 방향 | 단위 | 상태 | 시험 방법 |
| 유전 상수, ε프로세스 | 3.02±0.04 | 지 | 10GHz/23℃ | IPC-TM-650 2.5.5.5 | |
| 소산 계수, tanδ | 0.0016 | 지 | 10GHz/23℃ | IPC-TM-650 2.5.5.5 | |
| 열 전도성 | 0.47 (3.2) | W/mK | 플로트 100℃ | ASTM C518 | |
| 체적 저항률 | 107 | MΩ.cm | ㅏ | ASTM D257 | |
| 표면 저항률 | 107 | MΩ | ㅏ | ASTM D257 | |
| 치수 안정성 | 0.08 | 엑스, 와이 | mm/m +E2/150 | 식각 후 | IPC-TM-650 2.4.3.9 |
| 인장 탄성률 | XY | kpsi | RT | ASTM D638 | |
| 굴곡 탄성율 | 400 300 | XY | kpsi | ㅏ | ASTM D790 |
| 인장 강도 | 12.5 13 | XY | kpsi | RT | ASTM D638 |
| 굴곡강도 | 9 8 | XY | kpsi | ㅏ | ASTM D790 |
| 수분 흡수 | <0.1 | % | D24/23 | IPC-TM-650 2.6.2.1 | |
| 열팽창 계수 | 58 13 | ZX,Y | ppm/℃ | -50℃~288℃ | ASTM D3386 |
| Td | 500 | ℃ | TGA | ASTM D3850 | |
| 밀도 | 2.1 | gm/센티미터삼 | 23℃ | ASTM D792 | |
| 구리 껍질 강도 | 10 (1.74) | 파운드/인치(N/mm) | 납땜 후 | IPC-TM-650 2.4.8 | |
| 가연성 | V-0 | UL 94 | |||
| 무연 공정 호환 | 예 | ||||
