전력 증폭기를 위한 20mil RT/Duroid 6035HTC 고주파 Rogers PCB 널

20mil RT/Duroid 6035HTC High Frequency Rogers PCB Board For Power Amplifiers

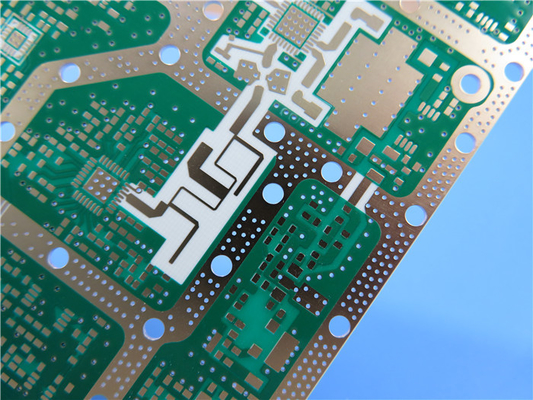

큰 이미지 :  전력 증폭기를 위한 20mil RT/Duroid 6035HTC 고주파 Rogers PCB 널

제품 상세 정보:
원래 장소: 중국
브랜드 이름: Bicheng
인증: UL, ISO9001, IATF16949
모델 번호: BIC-126.V1.0
결제 및 배송 조건:
최소 주문 수량: 1 PC
포장 세부 사항: 진공 bags+Cartons
배달 시간: 8-9 작업 일
지불 조건: 전신환
공급 능력: 달 당 5000 PC
상세 제품 설명
모재: 세라믹 충전 PTFE 복합재 레이어 수: 더블 레이어, 다층, 하이브리드 PCB
PCB 두께: 10mil(0.254mm), 20mil(0.508mm), 30mil(0.762mm), 60mil(1.524mm) PCB 크기: ≤400mm X 500mm
솔더 마스크: 녹색, 검정, 파랑, 노랑, 빨강 등 구리 무게: 0.5oz(17µm), 1oz(35µm), 2oz(70µm)
표면 마무리: 베어 구리, HASL, ENIG, OSP 등..
하이 라이트:

고주파 로저스 PCB 보드

,

20 밀리리터는 PCB 보드를 성교합니다

,

6035HTC 로저스 PCB 보드



양면 로저스 고주파 2에 내장된 PCB0mil RT/듀로이드 6035HTC 이머젼 골드와 함께 ~을위한 NS증폭기

(인쇄 회로 기판은 맞춤형 제품이며 표시된 그림 및 매개 변수는 참조 용입니다)



Rogers Corporation의 RT/duroid 6035HTC 고주파 회로 재료는 고전력 RF 및 마이크로웨이브 응용 분야에 사용하기 위한 세라믹 충전 PTFE 합성물입니다.표준 RT/duroid 6000 제품의 거의 2.4배에 달하는 열전도율과 장기간 열 안정성이 우수한 구리 호일(전착 및 역처리), RT/duroid 6035HTC 라미네이트는 고전력 응용 분야에 탁월한 선택입니다.



특징과 장점:

1. 높은 열전도율

향상된 유전체 열 분산으로 고전력 응용 제품의 작동 온도를 낮춥니다.



2. 저손실 탄젠트

우수한 고주파 성능



3. 열적으로 안정한 로우 프로파일 및 역 처리 동박

낮은 삽입 손실 및 트레이스의 우수한 열 안정성



4. 고급 필러 시스템

알루미나 함유 회로재 대비 드릴성 향상 및 공구수명 연장



몇 가지 일반적인 응용 프로그램:

1. 고출력 RF 및 마이크로파 증폭기

2. 전력 증폭기, 커플러, 필터

3. 결합기, 전력 분배기



PCB 기능 (RT/듀로이드 6035HTC)

PCB 재질: 세라믹 충전 PTFE 복합재
지정: RT/듀로이드 6035HTC
유전 상수: 3.50±0.05
레이어 수: 더블 레이어, 다층, 하이브리드 PCB
구리 무게: 0.5oz(17µm), 1oz(35µm), 2oz(70µm)
PCB 두께: 10mil(0.254mm), 20mil(0.508mm), 30mil(0.762mm), 60mil(1.524mm)
PCB 크기: ≤400mm X 500mm
솔더 마스크: 녹색, 검정, 파랑, 노랑, 빨강 등
표면 마무리: 베어 구리, HASL, ENIG, OSP 등..



전력 증폭기를 위한 20mil RT/Duroid 6035HTC 고주파 Rogers PCB 널 0



데이터 시트 RT/듀로이드 6035HTC

RT/duroid 6035HTC 일반적인 값
재산 RT/듀오라이드 6035HTC 방향 단위 상태 테스트 방식
유전 상수,ε프로세스 3.50±0.05   10GHz/23℃ IPC-TM-650 2.5.5.5 고정 스트립라인
유전 상수, εDesign 3.6   8GHz - 40GHz 차동 위상 길이 방법
손실 계수 0.0013   10GHz/23℃ IPC-TM-650 2.5.5.5
ε의 열 계수 -66 ppm/℃ -50℃~150℃ 모드 IPC-TM-650, 2.5.5.5
체적 저항 108   MΩ.cm NS IPC-TM-650, 2.5.17.1
표면 저항 108   NS IPC-TM-650, 2.5.17.1
치수 안정성 -0.11 -0.08 명령 MD mm/m(밀/인치) 0.030" 1oz EDC 포일 에칭 후 두께 '+E4/105 IPC-TM-650 2.4.39A
인장 탄성률 329 244 MD CMD kpsi 40시간 @23℃/50RH ASTM D638
수분 흡수 0.06   % D24/23 IPC-TM-650 2.6.2.1 ASTM D570
열팽창계수(-50℃~288℃) 19 19 39 XYZ ppm/℃ 23℃ / 상대습도 50% IPC-TM-650 2.4.41
열 전도성 1.44   승/m/k 80℃ ASTM C518
밀도 2.2   그램/센티미터 23℃ ASTM D792
구리 껍질 강도 7.9   플라이 20초@288℃ IPC-TM-650 2.4.8
가연성 V-0       UL 94
무연 공정 호환
