60mil Rogers 6035HTC 양면 Pcb 세라믹 충전 PTFE 복합 재료

60mil Rogers 6035HTC Two Sided Pcb Ceramic Filled PTFE Composites
60mil Rogers 6035HTC Two Sided Pcb Ceramic Filled PTFE Composites 60mil Rogers 6035HTC Two Sided Pcb Ceramic Filled PTFE Composites

큰 이미지 :  60mil Rogers 6035HTC 양면 Pcb 세라믹 충전 PTFE 복합 재료

제품 상세 정보:
원래 장소: 중국
브랜드 이름: Bicheng
인증: UL, ISO9001, IATF16949
모델 번호: BIC-128.V1.0
결제 및 배송 조건:
최소 주문 수량: 1 PC
포장 세부 사항: 진공 bags+Cartons
배달 시간: 8-9 작업 일
지불 조건: 전신환
공급 능력: 달 당 5000 PC
상세 제품 설명
기재: 세라믹 채움 PTFE 복합체 레이어 총수: 이중층, 다층, 하이브리드 PCB
Pcb 두께: 10 밀리리터 (0.254mm), 20 밀리리터(0.508mm), 30 밀리리터 (0.762mm), 60 밀리리터(1.524mm) PCB 사이즈: ≤400mm X 500mm
솔더 마스크: 녹색, 검은, 푸른, 노란, 빨간 기타 등등. 구리 중량: 0.5 온스 (17 um), 1 온스 (35um), 2 온스 (70um)
표면가공도: 나동선, HASL, ENIG, OSP 기타 등등..
하이 라이트:

60 밀리리터 로저스 2 변의 Pcb

,

요업 채워진 PTFE 2 변의 Pcb

,

로저스 프린터 배선 기판

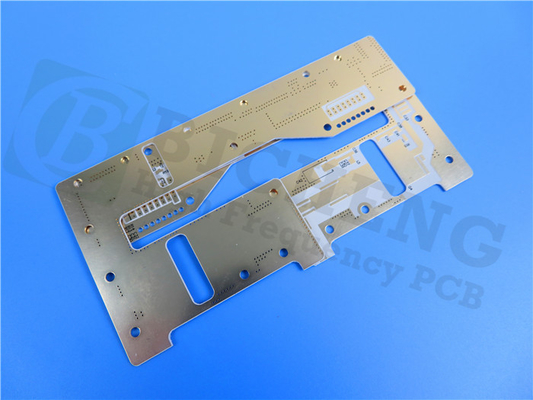

이중 레이어 고주파 PCB는 로저스 60 밀리리터 RT /에 고전력 rf 증폭기를 위한 푸른 마스크와 듀로이드 6035HTC를 만들었습니다

(프린터 배선 기판은 주문형 제품, 사진이고 보여진 매개 변수가 참고를 단지 위한 것입니다)



Rogers Corporation의 RT / 듀로이드 6035HTC 고주파 회로재는 고전력 RF와 마이크로파 응용에 사용하기 위해 요업 채워진 PTFE 복합체입니다. 우수한 장기 열 안정성으로 거의 2.4 배 표준 RT / 듀로이드 6000 제품의 열전도율과 동박 (전착시키고 반대 대접)와 함께, RT / 듀로이드 6035HTC 박판 제품은 고출력 애플리케이션을 위한 예외적 선택입니다.



특징 / 혜택 :

1. 고열 전도성

개선된 고주파 가열 산재는 고출력 애플리케이션을 위한 더 낮은 작동 온도를 가능하게 합니다



2. 저손실 탄젠트

우수한 고주파수 성능



3. 열띠게 안정적 저자세와 반대 대접 동박

삽입 손실과 추적의 우수 열 안정성을 낮추세요



4. 진보적 필러 시스템

개선된 드릴 능력과 확대된 공구수명은 회로재를 포함하는 알루미나와 비교했습니다



약간의 전형적인 애플리케이션 :

1. 고전력 RF와 마이크로파증폭기

2. 전력 증폭기, 연결기, 필터

3. 콤바이너, 전원 분할기



60mil Rogers 6035HTC 양면 Pcb 세라믹 충전 PTFE 복합 재료 0



PCB 역량 (RT / 듀로이드 6035HTC)

PCB 재료 : 세라믹 채움 PTFE 복합체
선임 : RT / 듀로이드 6035HTC
유전체 상수 : 3.50±0.05
레이어 총수 : 이중 레이어, 다층, 하이브리드 PCB
구리 중량 : 0.5 온스 (17 um), 1 온스 (35um), 2 온스 (70um)
PCB 두께 : 10 밀리리터 (0.254mm), 20 밀리리터(0.508mm), 30 밀리리터 (0.762mm), 60 밀리리터(1.524mm)
PCB 사이즈 : ≤400mm X 500 밀리미터
솔더 마스크 : 녹색, 검은, 푸른, 노란, 빨간 기타 등등.
표면가공도 : 나동선, HASL, ENIG, OSP 기타 등등..



RT / 듀로이드 6035HTC의 데이터 시트

RT / 듀로이드 6035HTC 표준값
특성 RT / 듀오리드 6035HTC 방향 유닛 상태 검사 방법
유전체 Constant,εProcess 3.50±0.05   10 GHz/23C IPC-TM-650 2.5.5.5 조여진 스트립라인
유전체 Constant,εDesign 3.6   8 기가헤르츠 - 40 기가헤르츠 미분 위상 렝스법
흩어지기 인자 0.0013   10 GHz/23C IPC-TM-650 2.5.5.5
ε의 열 상수 -66 ppm/C -50 Cto 150C 현대적 IPC-TM-650, 2.5.5.5
체적 저항률 108   MΩ.cm A IPC-TM-650, 2.5.17.1
표면 저항치 108   A IPC-TM-650, 2.5.17.1
치수 안정성 -0.11 -0.08 CMD MD 밀리미터 / M (mils/inch) 0.030 " 부식 '+E4/105 뒤에 있는 1개 온스 EDC 포일 두께 IPC-TM-650 2.4.39A
인장 탄성률 329 244 MD CMD 인상력 크기 40 하스 @23C/50RH ASTM D638
수분 흡수 0.06   % D24/23 IPC-TM-650 2.6.2.1 ASTM D570
열 팽창율 (-50 Cto 288 C) 19 19 39 X Y Z ppm/C 23C / 50% RH IPC-TM-650 2.4.41
열전도율 1.44   W/m/k 80C ASTM C518
비중 2.2   gm/cm3 23C ASTM D792
구리 껍질 힘 7.9   플리 20 초. @288 C IPC-TM-650 2.4.8
인화성 V-0       UL 94
적합한 무연 처리
