제품 상세 정보:
결제 및 배송 조건:
|
| 기재: | PTFE 기반을 둔, 요업 채워진 섬유 유리 | 레이어 총수: | 이중 레이어, 다층, 하이브리드 PCB |
|---|---|---|---|
| PCB 스밀 (0.762mm), 60 밀리리터 (1.524mm)ickness: | 10 밀리리터 (0.254mm) ; 20 밀리리터 (0.508mm), 25 밀리리터(0.635mm) ; 30 | PCB 사이즈: | ≤400mm Ｘ 500 밀리미터 |
| 솔더 마스크: | 녹색, 검은, 푸른, 노란, 빨간 기타 등등. | 구리 중량: | 0.5 온스 (17 um), 1 온스 (35um) |
| 표면가공도: | 나동선, HASL, ENIG, 이머젼 실버, 이머소인 주석, OSP 기타 등등.. | ||
| 하이 라이트: | 60 밀리리터 코팅 RF 회로판,하들 표면가공도 RF 회로 이사회,PTFE 기반을 둔 RF 회로 이사회 |
||
RF PCB는 소형 안테나를 위해 6.15 DK RF-60TC 10 밀리리터, 20 밀리리터, 30 밀리리터와 침지 금과 60 밀리리터 코팅, 주석, HASL과 OSP를 토대로 했습니다

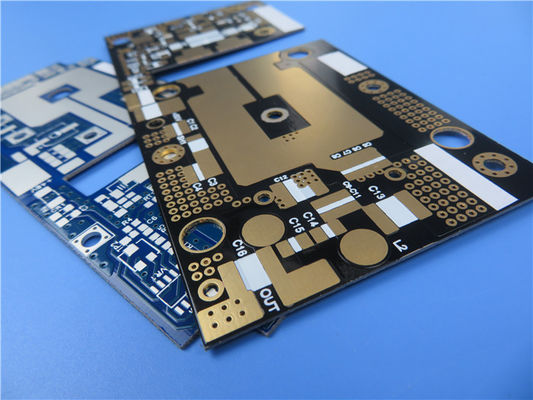

(프린터 배선 기판은 주문형 제품, 사진이고 보여진 매개 변수가 참고를 단지 위한 것입니다)
RF-60TC는 고전력 RF와 마이크로파 응용의 PCB를 위한 세라믹 채움 PolyTetraFluoride(PTFE) 기반을 둔 (섬유 유리 기판입니다. 그것은 고출력 애플리케이션과 6.15DK 시장에서 더 낮은 작동 온도를 제공하도록 설계됩니다. 고주파 가열 산재와 더 예외적으로 낮은 유전 손실을 향상시킴으로써, 더 좋은 이익과 효율은 소형 안테나 어플리케이션에서 얻어집니다
RF-60TC의 개선된 히트 트랜스퍼 기능은 추가적 설계 마진이 활성화된 구성 요소의 수명을 연장시키고 장기간 신뢰성을 향상시킬 수 있게 허락합니다.
극단적으로 저자세와 반대 처리된 구리와 RF-60TC는 삽입 손실을 줄이도록 우수합니다. 기반을 둔 박판 제품이 또한 이용 가능한 중금속. RF-60TC의 낮은 CTE와 향상 치수 안정성은 개선된 PTH 신뢰성과 다층 피씨비를 구축하는 것을 가능하게 합니다.
우리의 PCB 역량 (RF-60TC)
| PCB 재료 : | PTFE 기반을 둔, 요업 채워진 섬유 유리 |
| 선임 : | RF-60TC |
| 유전체 상수 : | 6.15 |
| 레이어 총수 : | 이중 레이어, 다층, 하이브리드 PCB |
| 구리 중량 : | 0.5 온스 (17 um), 1 온스 (35um) |
| PCB 두께 : | 10 밀리리터 (0.254mm) ; 20 밀리리터 (0.508mm), 25 밀리리터(0.635mm) ; 30 밀리리터 (0.762mm), 60 밀리리터 (1.524mm) |
| PCB 사이즈 : | ≤400mm Ｘ 500 밀리미터 |
| 솔더 마스크 : | 녹색, 검은, 푸른, 노란, 빨간 기타 등등. |
| 표면가공도 : | 나동선, HASL, ENIG, 이머젼 실버, 이머소인 주석, OSP 기타 등등.. |
혜택 :
1. 개선된 손실 탄젠트
- 삽입 손실을 낮춥니다
- 강화한 안테나 이득 / 효율
2. 고열 전도성
- 예외적 열 관리
- 더 낮은 작동 온도
- 고위 측 전원 적용
- 장기 신뢰도
3. 강화한 치수 안정성
4. 낮은 Z축 CTE
- 이용 가능한 다층 응용
- 믿을 만한 도금 스루홀
5. 금속에 대한 양호한 접착
- 이용 가능한 낮은 프로필 구리
- 뒤로 이용 가능한 중금속
6. 주파수 에 스테이블 DK
7. 온도 에 스테이블 DK
8. 저수분 흡수
애플리케이션 :
고출력 증폭기
소형 안테나 (GPS / 패치 / rfid 판독기)
필터, 연결기, 분할기
위성
RF-60TC의 표준값
| RF-60TC 표준치 | |||||
| 특성 | 검사 방법 | 유닛 | 가치 | 유닛 | 가치 |
| 10 기가헤르츠에 있는 Dk | (수정된) IPC-650 2.5.5.5.1 | 6.15 ± 0.15 6.15 ± 0.15 | 6.15 ± 0.15 6.15 ± 0.15 | ||
| 10 기가헤르츠에 있는 Df | (수정된) IPC-650 2.5.5.5.1 | 0.002 | 0.002 | ||
| ㈜티씨케이 | ppm/' Ｃ | -3.581 | ppm/' Ｃ | -3.581 | |
| 유전성 깨짐 | IPC-650 2.5.6 | kV | 55 | kV | 55 |
| 절연 내력 | IPC-650 2.5.6.2 | V/mil | 550 | V/mm | 21,654 |
| 내 아크성 | IPC-650 2.5.1 | 초 | >180 | 초 | >180 |
| 수분 흡수 | IPC-650 2.6.2.1 | % | 0.03 | % | 0.03 |
| 휨강도 (MD) | IPC-650 2.4.4 | psi | 10,000 | N/mm2 | 69 |
| 휨강도 (CD) | IPC-650 2.4.4 | psi | 9,000 | N/mm2 | 62 |
| 인장 강도 (MD) | IPC-650 2.4.19 | psi | 9,000 | N/mm2 | 62 |
| 인장 강도 (CD) | IPC-650 2.4.19 | psi | 7,000 | N/mm2 | 48 |
| 영 계수 (MD) | ASTM Ｄ 3039/IPC-TM-650 2.4.19 | 인상력 크기 | 721 | N/mm2 | 4971 |
| 프와송 비 (MD) | ASTM Ｄ 3039/IPC-TM-650 2.4.19 | 0.155 | 0.155 | ||
| 인장 강도 (1 온스. ED) | IPC-650 2.4.8 | 파운드 /에 | 8 | N/mm | 1.43 |
| 열전도율 (벌거숭이) | IPC-650 2.4.50 | W/M*K | 0.9 | W/M*K | 0.9 |
| 열전도율 (CH/CH) | IPC-650 2.4.50 | W/M*K | 1 | W/M*K | 1 |
| 열전도율 (C1/C1) | IPC-650 2.4.50 | W/M*K | 1.05 | W/M*K | 1.05 |
| 치수 안정성 (MD) | IPC-650 2.4.39 Sec. 5.4 (베이크 뒤에) | 밀리리터 /에 | 0.01 | mm/M | 0.01 |
| 치수 안정성 (CD) | IPC-650 2.4.39 Sec. 5.4 (베이크 뒤에) | 밀리리터 /에 | 0.69 | mm/M | 0.69 |
| 치수 안정성 (MD) | IPC-650 2.4.39 Sec. 5.5 (열 응력) | 밀리리터 /에 | 0.06 | mm/M | 0.06 |
| 치수 안정성 (CD) | IPC-650 2.4.39 Sec. 5.5 (열 응력) | 밀리리터 /에 | 0.8 | mm/M | 0.8 |
| 표면 저항치 | (습도 뒤에) IPC-650 2.5.17.1 | 모흠 | 1.0 Ｘ 108 | 모흠 | 1.0 Ｘ 108 |
| 체적 저항률 | (습도 뒤에) IPC-650 2.5.17.1 | 모흠 / 센티미터 | 1.0 Ｘ 108 | 모흠 / 센티미터 | 1.0 Ｘ 108 |
| CTE (Ｘ, Y 축) | IPC-650 2.4.41 (RT 150 'Ｃ) | ppm/' Ｃ | 9.9 | ppm/' Ｃ | 9.9 |
| CTE (Z 축) | IPC-650 2.4.41 (RT 150 'Ｃ) | ppm/' Ｃ | 40 | ppm/' Ｃ | 40 |
| 비중 (비중) | IPC-650 2.3.5 | g/cm3 | 2.84 | g/cm3 | 2.84 |
| 비열 | IPC-650 2.4.50 | J/gK | 0.94 | J/gK | 0.94 |
| Td (2% 위트. 손실) | IPC - 650 2.4.24.6 / TGA | 'Ｆ | 930 | 'Ｃ | 500 |
| Td (5% 위트. 손실) | IPC - 650 2.4.24.6 / TGA | 'Ｆ | 960 | 'Ｃ | 515 |
| 인화성 등급 | UL 94 | V-0 | V-0 | ||
