제품 상세 정보:
결제 및 배송 조건:
|
| 기재: | 요업 채워진 PTFE 수지 | 레이어 총수: | 양면 배밀도 디스켓 PCB, 다층 인쇄 회로 기판, 하이브리드 PCB |
|---|---|---|---|
| Pcb 두께: | 20 밀리리터 (0.508mm), 25 밀리리터 (0.635mm), 31 밀리리터 (0.787mm), 62 밀리리터 (1.575mm), 125 밀리리터 (3.175mm) | PCB 사이즈: | ≤400mm X 500mm |
| 솔더 마스크: | 녹색, 검은, 푸른, 노란, 빨간 기타 등등. | 구리 중량: | 0.5 온스 (17 um), 1 온스 (35um), 2 온스 (70um) |
| 표면가공도: | 나동선, HASL, ENIG, 이머젼 실버, 침적식 주석, OSP 기타 등등.. | ||
| 하이 라이트: | 20mil RF PCB 보드,세라믹 채워진 PTFE RF PCB 보드,짠 유리 섬유 RF PCB 보드 |
||

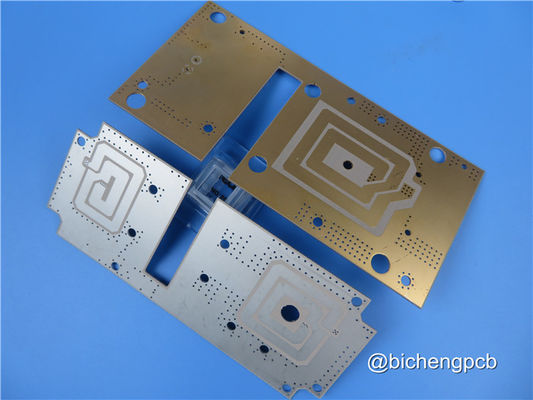

RF-45저손실 RF PCB안정적인 DK고주파고성능 회로 기판
(인쇄 회로 기판은 맞춤형 제품이며 표시된 그림과 매개변수는 참조용입니다)
안녕하세요 여러분,
오늘은 Taconic ORCER 인쇄회로기판의 일종인 RF-45 고주파 PCB에 대해 이야기하겠습니다.
RF-45는 보강재로 직조된 유리 섬유를 사용하는 세라믹 충전 PTFE 수지 라미네이트입니다.이것은 FR-4에 대한 일종의 저손실 라미네이트 대안으로, 유전 상수(DK)는 온도에 대해 평평하고 DF는 주파수에 대해 안정적입니다.
일반적인 응용 프로그램은 다음과 같습니다.GPS 안테나,RFID 안테나,에스위성 라디오 안테나.
RF-45의 일반적인 값
| 재산 | 시험 방법 | 단위 | 값 |
| 재료 | / | / | RF-45 |
| 유전 상수 | IPC-TM-650 2.5.5.6 | / | 4.5 |
| 손실 계수 @ 10GHz | IPC-TM-650 2.5.5.5.1 | / | 0.0037 |
| 수분 흡수 | IPC-TM-650 2.6.2.1 | % | ≤0.04 |
| 굽힘강도(MD) | ASTM D790 | psi | 20700 |
| 굴곡 강도(CD) | ASTM D790 | psi | 19300 |
| 껍질 강도(1온스 VLP) | IPC-TM-650 2.4.8(열 응력) | 파운드/선형 인치 | 10 |
| 열 전도성 | ASTM F433 | W/m/K | 0.33 |
| 체적 저항률 | IPC-TM-650 2.5.17.1 | 옴/센티미터 | 1.4×108 |
| 표면 저항률 | IPC-TM-650.2.5.17.1 | 몸 | 3.3×106 |
| CTE(x) | IPC-TM-650-2.4.41(>RT -125℃) | ppm/℃ | 9 |
| CTE(y) | IPC-TM-650-2.4.41(>RT -125℃) | ppm/℃ | 13 |
| CTE(z) | IPC-TM-650-2.4.41(>RT -125℃) | ppm/℃ | 96 |
| 가연성 등급 | UL94 | / | V-0 |
당사의 PCB 기능(RF-45)
| 기판 재료: | 세라믹 충전 PTFE 수지 |
| 지정: | RF-45 |
| 유전 상수: | 4.5 |
| 소산 계수 | 0.0037 10GHz |
| 레이어 수: | 양면 PCB, 다층 PCB, 하이브리드 PCB |
| 구리 무게: | 0.5oz(17µm), 1oz(35µm), 2oz(70µm) |
| 기판 두께: | 20mil(0.508mm), 25mil(0.635mm), 31mil(0.787mm), 62mil(1.575mm), 125mil(3.175mm) |
| PCB 크기: | ≤400mm X 500mm |
| 솔더 마스크: | 그린, 블랙, 블루, 옐로우, 레드 등 |
| 표면 마무리: | 벌거 벗은 구리, HASL, ENIG, 침수은, 침수 주석, OSP 등 |
다른 Avaialbe PCB 재료
FR-4 Tg>135, 고 Tg>170 FR-4 (S1000-2M, TU-872 SLK, TU-768, IT-180A 등)
로저스 RO4350B, RO4003C, RO4730G3, RO4360G2, RO3003, RO3035, RO3006, RO3010, RO3210, RO3203 등
Rogers RT/duroid 5880, RT/duroid 5870, RT/duroid 6002, RT/duroid 6010, RT/duroid 6035HTC 등
로저스 TMM4, TMM10, 카파 438 등
PTFE F4B(DK2.2, DK2.65, DK2.85, DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2 )
타코닉 TLX-0, TLX-9, TLX-8, TLX-7, TLX-6, TLY-5, TLY-3, RF-35TC, TLF-35, RF-60A, RF-60TC, RF-35A2, TRF -45 등
AD450, AD600, TC350 등
넬코 N4000, N9350, N9240
금속 코어 PCB, 1W/MK-3W/MK 소재
유연한 PCB, Megtron 6(M6) R-5775G
우리의 PCB 서비스
PCB 프로토타입
대량 생산
단면 PCB
양면 PCB
최대 32층의 다층 PCB
무거운 구리 PCB
하이브리드 PCB
임피던스 제어 PCB
패드 PCB를 통해
볼 그리드 어레이(BGA) PCB
PCB를 통한 블라인드
카운터싱크 구멍, 절반 구멍, 압입 구멍
빠른 처리(QTA) 배송
최소 주문 수량(MOQ) 없음
Door to Door 배송 서비스
능력
매달 2500-3000 종류.
서비스 가능 지역
북미, 오세아니아, 동남아시아, 동유럽, 아프리카, 라틴 아메리카, 서부 및 남부 유럽, 북유럽, 중앙 및 남아시아, 중동.
시제품, 소량 배치 및 대량 생산 PCB를 제공할 수 있습니다.질문이 있으시면 언제든지 문의해 주십시오.
읽어주셔서 감사합니다.
