제품 상세 정보:
결제 및 배송 조건:
|
기재: | 유일한 PTFE 복합체 | 레이어 총수: | 양면 배밀도 디스켓 PCB, 다층 인쇄 회로 기판, 하이브리드 PCB |
---|---|---|---|
Pcb 두께: | 10 밀리리터 (0.254mm), 20 밀리리터 (0.508mm), 50 밀리리터 (1.270mm), 100 밀리리터 (2.540mm ) | PCB 사이즈: | ≤400mm X 500mm |
솔더 마스크: | 녹색, 검은, 푸른, 노란, 빨간 기타 등등. | 구리 중량: | 0.5 온스 (17 um), 1 온스 (35um) |
표면가공도: | 나동선, HASL, ENIG, 이머젼 실버, 침적식 주석, OSP, 순금 도금된 기타 등등.. | ||
하이 라이트: | 10 밀리리터 로저스 회로판,다층은 프린터 배선 기판을 성교합니다,RT5880LZ는 PCB 보드를 성교합니다 |

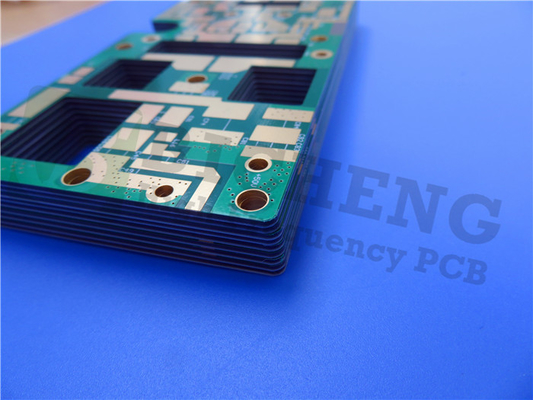

로저스 RT / 듀로이드 5880LZ 고주파 PCB 10 밀리리터 20 밀리리터 50 밀리리터와 100 밀리리터 RT5880LZ PCB
(프린터 배선 기판은 주문형 제품, 사진이고 보여진 매개 변수가 참고를 단지 위한 것입니다)
로저스 RT / 듀로이드 5880LZ 박판 제품은 유일한 PTFE 복합체이며, 그것이 엄격한 스트립라인과 마이크로 스트립 회로 애플리케이션을 위해 설계됩니다. 유일한 충전기는 고성능과 체중 민감한 응용을 위해 저밀도, 경량 소재의 결과가 됩니다.
매우 저유전 상수 값은 패널에서부터 패널까지 획일적이고, 넓은 주파수 범위에 걸쳐 일정합니다. 그것의 저소비 전력 팩터는 케이유 밴드에와 위쪽에 유용성을 확장합니다.
특징 :
1. 2.00 +/- 0.04의 로베스트 유전체 상수
2. 10GHz에.0021에서.0027의 범위인 저소비 전력 팩터
3. 40 ppm/' C에 있는 낮은 Z축 열 팽창율
4. 1.4 gm / 센티미터 제곱의 경량 / 저밀도.
5. 넓은 주파수 범위 에 획일적 전기적 성질
6. 식각하거나 도금처리함에 있어 정상적으로 사용되는 모든 용매와 뜨겁거나 추운 시약에 저항력이 있습니다
약간의 전형적인 애플리케이션 :
1. 공수되는 안테나 시스템
2. 가벼운 피드 네트워크
3. 군 레이더 시스템
4. 유도탄 유도장치
5. 지점간 디지털 라디오 안테나
우리의 PCB 역량 (RT / 듀로이드 5880LZ)
PCB 재료 : | 유일한 PTFE 복합체 |
선임 : | RT / 듀로이드 5880LZ |
유전체 상수 : | 2 |
흩어지기 인자 | 0.0021 10GHz |
레이어 총수 : | 양면 배밀도 디스켓 PCB, 다층 인쇄 회로 기판, 하이브리드 PCB |
구리 중량 : | 0.5 온스 (17 um), 1 온스 (35um) |
적층 두께 : | 10 밀리리터 (0.254mm), 20 밀리리터 (0.508mm), 50 밀리리터 (1.270mm), 100 밀리리터 (2.540mm ) |
PCB 사이즈 : | ≤400mm X 500 밀리미터 |
솔더 마스크 : | 녹색, 검은, 푸른, 노란, 빨간 기타 등등. |
표면가공도 : | 나동선, HASL, ENIG, 이머젼 실버, 침적식 주석, OSP, 순금 도금된 기타 등등.. |
RT / 듀로이드 5880LZ의 표준값
특성 | 표준값 RT/duroid® 5880LZ | 방향 | 유닛 | 상태 | 검사 방법 |
유전체 상수 소포체, 절차 | 2.00 ± 0.04 2.00 ± 0.04 | Z | 10 GHz/23' C | IPC-TM-650, 2.5.5.5 | |
유전체 상수 소포체, 디자인 | 2.00 | Z | 8 기가헤르츠 - 40 기가헤르츠 | 미분 위상 렝스법 | |
흩어지기 인자, 선탠 | Typ : 0.0021 맥스 : 0.0027 | Z | 10GHz/23' C | IPC-TM-650, 2.5.5.5 | |
유전체 상수, 소포체의 열 상수 | +20 | Z | ppm/' C | 150' C 10GHz에 대한 -50' C | IPC-TM-650, 2.5.5.5 |
체적 저항률 | 1.74 X 10^7 | 모모크텀 | C-96/35/90 | IPC-TM-650, 2.5.17.1 | |
표면 저항치 | 2.08 X 10^6 | 모흠 | C-96/35/90 | IPC-TM-650, 2.5.17.1 | |
전기 파괴 | 40 | KV | D48/50 | IPC-TM-650, 2.5.6 | |
치수 안정성 | -0.38 | X,Y | % | IPC-TM-650, 2.4.39A | |
수분 흡수 | 0.31 | % | 24 hours/23' C | IPC-TM-650, 2.6.2.1 | |
열전도율 | 0.33 | Z | W/m/' K | 80' C | ASTM C518 |
열 팽창율 | 54, 47 40 | X,Y Z | ppm/' C | 0 내지 150' C | IPC-TM-650, 2.4.41 |
탈가스 | |||||
TML | 0.01 | % | ASTM E-595 | ||
CVCM | 0.01 | ||||
WVR | 0.01 | ||||
비중 | 1.4 | gm/cm^3 | ASTM D792 | ||
구리 껍질 | >4.0 | 플리 | IPC-TM-650, 2.4.8 | ||
인화성 | V-O | UL 94 | |||
적합한 무연 처리 | 예 |
