제품 상세 정보:
결제 및 배송 조건:
|
| 기재: | TC600 1.27 밀리미터 | 레이어 총수: | 2 층 |
|---|---|---|---|
| PCB 두께: | 1.4 밀리미터 ±0.1 | PCB 사이즈: | 120 Ｘ 66mm=1up |
| 솔더 마스크: | 검정색 | 실크 스트린: | 백색 |
| 구리 중량: | 1 온스 | 표면가공도: | 이머젼 실버, 80.8% |
| 하이 라이트: | 고속도 전자 레인지 PCB 보드,PCB 전자 레인지 회로판,양면 배밀도 디스켓 전자 레인지 PCB 보드 |
||

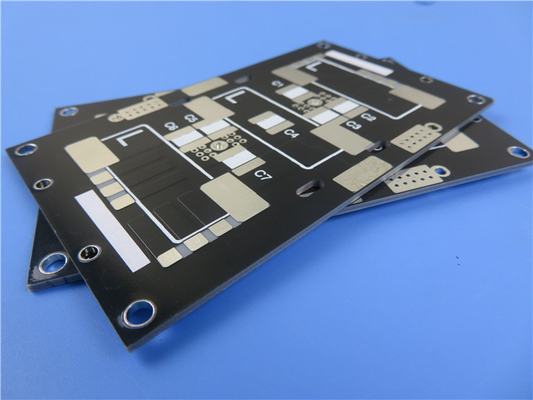

TC600 고주파 PCB 50 밀리리터 1.27 밀리미터 복식은 전자 레인지 회로판 이머젼 실버의 편을 들었습니다
(프린터 배선 기판은 주문형 제품, 사진이고 보여진 매개 변수가 참고를 단지 위한 것입니다)
일반 설명
이것은 0.5 온스 구리를 시작하면서, 일종의 열관리 PCB가 50 밀 두께로 로저스의 (아를롱) TC600 기판에 했고 패드위에 도금된 컴포넌트 면과 이머젼 실버에 1 온스 구리, 검은 솔더 마스크를 완성했다는 것 입니다. 그것은 IPC 등급 2 기준에 따라서 제조된 두배 층 보드입니다. 이사회의 모두는 출하 전에, 100% 전기적 시험된, 날아다니는 조사 또는 테스트 지그입니다.
PCB 상술
| PCB 사이즈 | 120 Ｘ 66mm=1up |
| 보드형 | 두배는 PCB를 측면을 댔습니다 |
| 층수 | 2 층 |
| 표면 고정 성분 | 예 |
| 구멍 구성 요소를 통하여 | 부정 |
| 레이어 적층 | 구리 ------- 17 um (0.5 온스) +plate 최상위 계층 |
| TC600 1.27 밀리미터 | |
| 구리 ------- 17 um (0.5 온스) + 플레이트 BOT 레이어 | |
| 기술 | |
| 최소 추적과 공간 : | 6 밀리리터 / 6 밀리리터 |
| 최소 / 최대 홀 : | 0.5 밀리미터 / 4.0 밀리미터 |
| 다른 홀의 숫자 : | 6 |
| 보오링공의 수 : | 87 |
| 분쇄 슬롯의 수 : | 0 |
| 내부 컷 아웃의 수 : | 0 |
| 임피던스 제어 : | 부정 |
| 골드 핑거의 수 : | 0 |
| 판재 | |
| 유리 에폭시 : | TC600 1.27 밀리미터 |
| 마지막 포일 외부 : | 1.0 온스 |
| 마지막 포일 내부의 : | 이용 불가능 |
| PCB의 최종 높이 : | 1.4 밀리미터 ±0.1 |
| 도금과 코팅 | |
| 표면가공도 | 이머젼 실버, 80.8% |
| 솔더 마스크는 다음에 적용됩니다 : | 윗쪽과 하단측 |
| 솔더 마스크 색 : | 검정색 |
| 솔더 마스크 타입 : | LPI |
| 윤곽 / 절단 | 라우팅 |
| 마킹 | |
| 성분 전설에서 옆 | 컴포넌트 면 |
| 성분 전설의 컬러 | 백색 |
| 제조사 이름 또는 로고 : | 이용 불가능 |
| 를 통해 | 도금된 철저한 홀(PTH), 최소 0.5 사이즈 밀리미터. |
| FLAMIBILITY 평가 | 94V-0 |
| 치수 허용치 | |
| 외형치수 : | 0.0059" |
| 이사회 도금 : | 0.0029" |
| 드릴 허용한도 : | 0.002" |
| 테스트 | 100% 전기시험 이전 출하 |
| 공급될 예술 작품의 타입 | 이메일 파일, 거버 RS-274-X, PCBDOC 기타 등등 |
| 서비스 지역 | 전세계에, 세계적으로. |
우리의 장점
1. 강력한 PCB 능력은 당신의 연구 개발, 판매와 마케팅을 지원합니다 ;
2. PCB 제품과 제조는 공인 기관에 의해 증명됩니다 ;
3. 30000㎡ 출력용량과 16000㎡ 워크샵과 달 당 8000개 종류의 PCB ;
4. 빠른 CADCAM 점검과 무료 PCB 인용 ;
5. 어떤 최소 명령량. 1개 부분은 이용 가능합니다 ;
6. 열정, 원칙, 책임과 솔직함과 팀 ;
7. 19+ 수년간의 고주파 PCB가 경험한 것보다 더 ;
8. 대량 생산 능력에 대한 원형 PCB 능력 ;
9. 시간에 맞게 배달 : >98%, 고객 불만 요금 : <1>
10. IPC는 2 / IPC 등급 3을 분류합니다 ;
우리의 PCB 역량(2022)
| 매개 변수 | 가치 |
| 레이어 총수 | 1-32 |
| 기판 물질 | RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210 ; RT / 두리오디 5880 ; RT / 두리오디 5870, RT / 두리오디 6002, RT / 듀로이드 6010, RT / 듀로이드 6035HTC ; RT / 듀로이드 5880LZ ; TMM3, TMM4, TMM6, TMM10, TMM10i, TMM13i, 캅파 438 ; TLF-35 ; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45 ; TLX-0, TLX-6, TLX-7, TLX-8 ; TLX-9, TLY-3, TLY-5, TLY-5Z ; PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2) ; AD250C, AD255C, AD300D, AD350A, AD450, AD600, AD1000, TC350 ; TC600 ; 넬코 N4000, N9350, N9240 ; FR-4 (높은 Tg S1000-2M, TU-872 SLK, TU-768, IT-180A 기타 등등), FR-4 높CTI>600V ; 폴리이미드, PET ; 금속 코어 기타 등등. |
| 최대 크기 | 비행 시험 : 900*600mm, 정착물 테스트 460*380mm, 어떤 테스트 1100*600mm |
| 이사회 개요 허용한도 | ±0.0059 " (0.15mm) |
| PCB 두께 | 0.0157 - 0.3937 (0.40mm--10.00 밀리미터) |
| 두께 허용한도(T≥0.8mm) | ±8% |
| 두께 허용한도(t<0.8mm) | ±10% |
| 단열재 층 두께 | 0.00295 - 0.1969 (0.075mm--5.00 밀리미터) |
| 최소 트랙 | 0.003 " (0.075mm) |
| 최소 공간 | 0.003 " (0.075mm) |
| 외부 구리 두께 | 35 um--350 um (1oz-10oz) |
| 안쪽 구리 두께 | 17 um--350 um (0.5oz - 10 온스) |
| (기계적인) 보오링공 | 0.0079 - 0.25 (0.2mm--6.35 밀리미터) |
| (기계적인) 끝난 홀 | 0.0039 -0.248 (0.10mm--6.30 밀리미터) |
| DiameterTolerance(Mechanical) | 0.00295 " (0.075mm) |
| (기계적인) 등록 | 0.00197 " (0.05mm) |
| 종횡비 | 12:1 |
| 솔더 마스크 타입 | LPI |
| 민 솔더 마스크 다리 | 0.00315 " (0.08mm) |
| 민 솔더 마스크 제거 | 0.00197 " (0.05mm) |
| 지름 를 경유하는 플러그 | 0.0098 - 0.0236 (0.25mm--0.60 밀리미터) |
| 임피던스 허용 오차 제어 | ±10% |
| 표면가공도 | HASL, HASL LF, ENIG, 침적식 주석, 이머젼 실버, OSP, 골드 핑거, 순금 도금된 기타 등등. |
