제품 상세 정보:
결제 및 배송 조건:
|
| 원료: | 유리 강화 PTFE 기반 복합재 | 레이어 총수: | 양면 배밀도 디스켓 PCB, 다층 인쇄 회로 기판, 하이브리드 PCB |
|---|---|---|---|
| PCB 두께: | 20밀(0.508mm), 30밀(0.762mm), 40밀(1.016mm), 60밀(1.524mm), 125밀(3.175mm) | PCB 사이즈: | ≤400mm X 500mm |
| 솔더 마스크: | 녹색, 검은, 푸른, 노란, 빨간 기타 등등. | 구리 중량: | 0.5 온스 (17 um), 1 온스 (35um), 2 온스 (70um) |
| 표면가공도: | 나동선, HASL, ENIG, 이머젼 실버, 침적식 주석, OSP, 순금 도금된 기타 등등.. | ||
| 하이 라이트: | 고주파 안테나와 PCB 보드,이머젼 실버 다층 RF PCB,AD255C RF PCB 보드 |
||

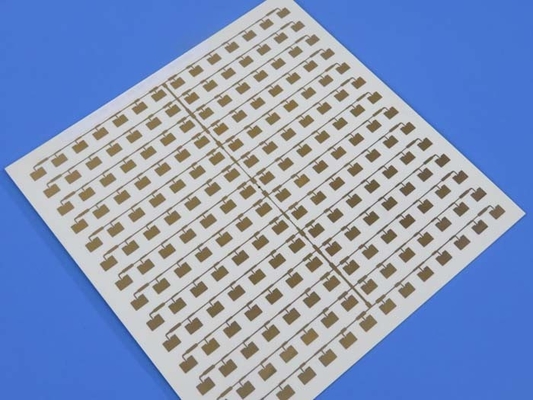

AD255C 고주파 안테나 PCB 20mil 30mil 40mil 60mil 두께로 몰입 금, 몰입 은
(인프린트 회로 보드는 맞춤형 제품입니다, 그림과 표시된 매개 변수는 참조를위한 것입니다)
일반 설명
로저스의 AD255C 기판은 고성능, 특수 소재로, 오늘날의 무선 안테나 시장의 요구에 맞게 특별히 설계되고 제조됩니다.그들은 유리로 강화되었습니다., PTFE 기반 복합체는 제어 된 변전기 상수, 낮은 손실 성능 및 매우 좋은 수동적 인터모들레이션 (PIM) 성능을 제공합니다. AD255C는 변전기 상수가 2입니다.55, 분산 인수는 ED 구리 및 역처리 구리와 함께 10 GHz에서 0.0013입니다. 그들은 20mL에서 125mL까지 사용할 수 있습니다.
PCB 용량 (AD255C)
| PCB 재료: | 유리로 강화된 PTFE 기반 복합물 |
| 명칭: | AD255C |
| 다이렉트릭 상수: | 2.55 (10 GHz) |
| 분산 요인 | 0.0013 (10 GHz) |
| 계층 수: | 이면 PCB, 다층 PCB, 하이브리드 PCB |
| 구리 무게: | 0.5oz (17μm), 1oz (35μm), 2oz (70μm) |
| 다이렉트릭 두께: | 20밀리 (0.508mm), 30밀리 (0.762mm), 40밀리 (1.016mm), 60밀리 (1.524mm), 125밀리 (3.175mm) |
| PCB 크기: | ≤400mm × 500mm |
| 용접 마스크: | 녹색, 검은색, 파란색, 노란색, 빨간색 등 |
| 표면 마감: | 맨 구리, HASL, ENIG, 몰입 은, 몰입 진, OSP, 순수한 금 접착 등 |
전형적 사용법
자동차용 텔레매틱스 안테나 시스템
셀룰러 인프라 기지 스테이션 안테나
상업용 위성 라디오 안테나
AD255C의 전형적인 값
| 전기적 특성 | AD255C | 단위 | 시험 조건 | 시험 방법 | |
| PIM (30mil/60mil) | -159/-163 | dBc | 1900MHz에서 반사된 43dBm 스파이드 톤, S1/S1 | 로저스 내부 50오엄 | |
| 다이렉트릭 상수 (과정) | 2.55 | - | 23°C @ 50% RH | 10 GHz | IPC TM-650 2.5.5.5 (IPC TM-650 2.5.5.3) |
| 다이렉트릭 상수 (디자인) | 2.60 | - | C-24/23/50 | 10 GHz | 마이크로 스트립 차차 단계 길이는 |
| 분산 요인 (과정) | 0.0013 | - | 23°C @ 50% RH | 10 GHz | IPC TM-650 2.5.5.5 |
| 다이렉트릭 상수의 열 계수 | -110 | ppm/oC | 0°C ~ 100°C | 10 GHz | IPC TM-650 2.5.5.5 |
| 부피 저항성 | 7.4 x 108 | 엠-cm | C-96/35/90 | - | IPC TM-650 2.5.17.1 |
| 표면 저항성 | 3.6 x 107 | 모 | C-96/35/90 | - | IPC TM-650 2.5.17.1 |
| 전기 강도 (연속 강도) | 911 | V/mil | - | - | IPC TM-650 2.5.6.2 |
| 다이 일렉트릭 분해 | >40 | kV | D-48/50 | X/Y 방향 | IPC TM-650 2.5.6 |
| 열 특성 | |||||
| 분해 온도 (T)d) | >500 | ̊C | 2시간 @ 105°C | 5% 가량 감소 | IPC TM-650 2.3.40 |
| 열 확장 계수 - x | 34 | ppm/ ̊C | - | -55°C ~ 288°C | IPC TM-650 2.4.41 |
| 열 확장 계수 - y | 26 | ppm/ ̊C | - | -55°C ~ 288°C | IPC TM-650 2.4.41 |
| 열 확장 계수 - z | 196 | ppm/ ̊C | - | -55°C ~ 288°C | IPC TM-650 2.4.41 |
| 열전도성 | 0.35 | W/mK | - | z 방향 | ASTM D5470 |
| 델라미네이션 의 시간 | >60 | 분 | 받은 상태 | 288 ̊C | IPC TM-650 2.4.24.1 |
| 기계적 특성 | |||||
| 열 스트레스 후 구리 껍질 강도 | 2.4 (13.6) |
N/mm (lbs/in) | 10s @ 288 ̊C | 35μm 포일 | IPC TM-650 2.4.8 |
| 굽기 강도 (MD/CMD) | 8.8/6.4 (60.7/44.1) | MPa (ksi) | 25°C ± 3°C | - | ASTM D790 |
| 튼튼성 (MD/CMD) | 8.1/6.6 (55.8/45.5) | MPa (ksi) | 23°C/50% RH | - | ASTM D3039/D3039-14 |
| 플렉스 모듈 (MD/CMD) | 930/818 (6,412/5,640) | MPa (ksi) | 25°C ± 3°C | - | IPC-TM-650 시험 방법 2.4.4 |
| 차원 안정성 (MD/CMD) | 00.03/0.07 | 밀스/인치 | 에치 + 베이크 후 | - | IPC-TM-650 2.4.39a |
| 물리적 특성 | |||||
| 발화성 | V-0 | - | - | - | UL-94 |
| 수분 흡수 | 0.03 | % | E1/105 +D48/50 | - | IPC TM-650 2.6.2.1 |
| 밀도 | 2.28 | g/cm3 | C-24/23/50 | - | ASTM D792 |
| 특정 열 용량 | 0.813 | J/g°K | 105°C에서 2시간 | - | ASTM E2716 |
우리 에 관한 것
우리는 중국 첸젠에 있는 고주파 PCB 공급업체이자 수출업체입니다.마이크로 스트립 라인 및 밴드 라인 회로, 밀리미터 파동 장비, 레이더 시스템, 디지털 라디오 주파수 안테나 및 19 년 전 세계 다른 분야에서. 우리의 고 주파수 PCB는 주로 3 고 주파수 재료 브랜드에 구축됩니다:로저스 기업타코닉, ਵਾਂ글링, 다이렉트릭 상수는 2.2에서 10.2 등입니다.
우리의 장점
1강력한 PCB 기능이 연구 개발, 판매 및 마케팅을 지원합니다.
2- PCB 제품 및 제조는 허가된 조직에 의해 인증됩니다.
316000m2 작업장, 30000m2 생산 능력과 8000 종류의 PCB 한 달에;
4빠른 CADCAM 검사와 무료 PCB 요약;
5최소 주문량은 없습니다. 1 조각이 있습니다.
6열정, 규율, 책임감, 정직한 팀
719년 이상의 고주파 PCB 경험
8프로토타입 PCB 생산 능력에서 대용량 생산 능력까지
9배송 시간: >98%, 고객 불만 비율: <1%
10IPC 클래스 2 / IPC 클래스 3
