제품 상세 정보:
결제 및 배송 조건:
|
| 원료: | AD255C 1.524mm | 레이어 총수: | 2개의 층 |
|---|---|---|---|
| PCB 두께: | 1.6 밀리미터 ±0.1 | PCB 사이즈: | 98 x 100mm=1위 |
| 구리 중량: | 1oZ | 표면 마감: | 침지 금 |
| 하이 라이트: | AD255C 안테나 회로 보드,PCB 안테나 회로 보드,이중 레이어 인쇄회로안테나 |
||

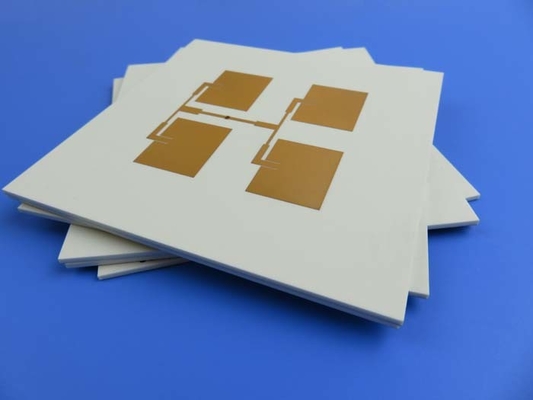

AD255C 고주파 PCB 60mil 1.524mm 안테나 회로 보드 잠수 금과 함께 두 배층
(인프린트 회로 보드는 맞춤형 제품입니다, 그림과 표시된 매개 변수는 참조를위한 것입니다)
일반 설명
이것은 특수한 안테나 라미네이트 AD255C를 기반으로 만들어진 안테나 PCB의 일종입니다. 그것은 상단층에 안테나 패드와 하단층에 구리 보호판이 있는 이중층 보드입니다.60ml 기판에서 만드는, 양쪽에서 구리 1 온스 접착. 전체 보드는 몰입 금 코팅, 용접 마스크 또는 실크 스크린없이. 보드는 IPC 클래스 II 표준에 따라 제조됩니다.모든 보드는 100% 전기 테스트를 선적 전에.
PCB 사양
| PCB 크기 | 98 x 100mm=1위 |
| 보드 타입 | 2면 PCB |
| 계층 수 | 2층 |
| 표면 장착 부품 | 네 |
| 구멍 구성 요소 를 통해 | 아니 |
| 레이어 스택 | 구리 ------- 17um ((0.5 온스) + 판 TOP 층 |
| AD255C 1.524mm | |
| 구리 ------- 17um ((0.5 온스) + 판 BOT 레이어 | |
| 기술 | |
| 최소한의 흔적과 공간: | 118 밀리 / 118 밀리 |
| 최소 / 최대 구멍: | 10.5mm / 1.5mm |
| 다른 구멍의 수: | 1 |
| 굴착 구멍 수: | 1 |
| 밀링된 슬롯의 수: | 0 |
| 내부 절단자 수: | 0 |
| 임페던스 제어: | 아니 |
| 골드 손가락 번호: | 0 |
| 보드 소재 | |
| 유리 에포시: | AD255C 1.524mm |
| 최종 포일 외부: | 10.0온스 |
| 최종 포일 내부: | 제1호 |
| PCB의 최종 높이: | 1.6mm ±01 |
| 접착 및 코팅 | |
| 표면 마감 | 몰입 금, 90.8% |
| 용접 마스크는 다음을 적용합니다. | 제1호 |
| 솔더 마스크 색상: | 제1호 |
| 용접 마스크 종류: | 제1호 |
| 컨투어/컷 | 로팅 |
| 표기 | |
| 컴포넌트 레전드의 측면 | 제1호 |
| 부품 레전드 색상 | 제1호 |
| 제조업체의 이름 또는 로고: | 제1호 |
| VIA | 구멍 (PTH) 을 뚫고 장착하고 최소 크기는 1.5mm입니다. |
| 발화성 등급 | 94V-0 |
| 차원 허용 | |
| 오프라인 차원: | 0.0059" |
| 판 접착: | 0.0029" |
| 굴착 용도: | 0.002" |
| 테스트 | 100% 전기 테스트 배송 전 |
| 제공 될 예술 작품의 종류 | 이메일 파일, Gerber RS-274-X, PCBDOC 등 |
| 서비스 영역 | 전 세계적으로, 전 세계적으로. |
우리 의 장점
119년 이상의 고주파 PCB 경험
2지원 가능한 제품 첫 생산율: >99%
3ISO9001, ISO14001, ISO13485, UL 인증 제조 공장
416000m2 작업장, 월 30000m2 생산 능력
5경험 많은 판매자들이 전문적인 고객 서비스를 제공합니다.
6최소 주문량도 없고 저렴한 샘플도
7프로토타입 PCB 능력과 대량 생산 능력
8고객 불만 비율: <1%
9IPC 클래스 2 / IPC 클래스 3
10중국에 본사를 두고 전 세계에 서비스를 제공하고 있습니다.
우리 PCB 능력 (2022)
| 매개 변수 | 가치 |
| 계층 수 | 1-32 |
| 기판 재료 | RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO4835, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC;RT/duroid 5880LZ; TMM3, TMM4, TMM6, TMM10, TMM10i, TMM13i, Kappa 438; TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5, TLY-5ZPTFE F4B (DK2).2 DK2.65 DK2.85 DK2.94DK30DK32DK338DK35DK40DK44DK615, DK10.2); AD250C, AD255C, AD300D, AD350A, AD450, AD600, AD1000, TC350; TC600; Nelco N4000, N9350, N9240; FR-4 (고위 Tg S1000-2M, TU-872 SLK, TU-768, IT-180A 등), FR-4 고 CTI> 600V; 폴리마이드,PET금속 핵 등 |
| 최대 크기 | 비행 테스트: 900*600mm, 고정 테스트 460*380mm, 테스트가 없습니다 1100*600mm |
| 이사회 개요 용인 | ±0.0059" (0.15mm) |
| PCB 두께 | 00.0157" - 0.3937" (0.40mm--10.00mm) |
| 두께 허용 (T≥0.8mm) | ±8% |
| 두께 허용 (t<0.8mm) | ±10% |
| 단열층 두께 | 00.075mm-5.00mm |
| 최소 경로 | 0.003" (0.075mm) |
| 최소 공간 | 0.003" (0.075mm) |
| 외부 구리 두께 | 35μm~350μm (1oz~10oz) |
| 안쪽 구리 두께 | 17μm~350μm (0.5oz~10oz) |
| 뚫기 구멍 (기계) | 00.0079" - 0.25" (0.2mm-6.35mm) |
| 완성된 구멍 (기계) | 00.10mm-6.30mm) |
| 지름, 용도 (기계) | 00.075mm |
| 등록 (기계) | 00.05mm) |
| 측면 비율 | 12:1 |
| 솔더 마스크 타입 | LPI |
| 미인 솔더마스크 브릿지 | 0.00315" (0.08mm) |
| 소금 마스크의 마이너스 | 00.05mm) |
| 직경으로 연결 | 00.0098~0.0236~0.25mm~0.60mm |
| 임페던스 제어 허용 | ±10% |
| 표면 마감 | HASL,HASL LF,ENIG,이머션 틴,이머션 실버,OSP,골드 피거,순금 접착 등 |
