제품 상세 정보:
결제 및 배송 조건:
|
| PCB 재료: | 폴리이미드 유리 섬유 구리 피복 적층판 | 유전체 상수: | 4.12 |
|---|---|---|---|
| 레이어 총수: | 단면 PCB, 양면 PCB, 다층 PCB, 하이브리드 PCB | 구리 중량: | 1oz(35µm), 2oz(70µm) |
| 솔더 마스크: | 그린, 블랙, 블루, 레드, 옐로우 등 | 표면가공도: | 일렉트로리스 니켈과 침지 금 (ENIG), HASL, 이머젼 실버, 침적식 주석, 나동선, OSP, ENEPIG (일렉트로리스 니켈 비전해질 팔라듐 침지 금), 순금 도금된 기타 |
| 하이 라이트: | 고주파 폴리이 미드 PCB,고온 내성 폴리이 미드 PCB,1oz 폴리이 미드 PCB 소재 |
||
간략한 소개
TB-73 고온 내성 및 고주파 폴리이미드 동박 라미네이트는 고온 및 고주파를 견디도록 설계되었습니다.그들은 특히 항공 우주, 항공, 군사 및 지하 석유 탐사와 같은 까다로운 산업에서 전자 장비용 특수 고온 및 고주파 회로 기판 제조에 사용됩니다.이 소재는 고주파 유전 특성, 고온 저항 및 복사 저항이 우수합니다.공칭 두께 범위는 0.1mm에서 10mm입니다.
화학 시험 보고서
TB-73은 Q/XA50089-2004 표준에 명시된 기술 조건을 충족합니다.이 재료는 품질과 성능을 보장하기 위해 일련의 테스트를 거쳤습니다.
열 응력 후 TB-73의 박리 강도는 ≥1.0 N/mm이고 실제 테스트 결과는 1.42 N/mm로 합격입니다.마찬가지로 170℃에서의 박리 강도는 0.7N/mm 이상이며 실제 테스트 결과도 합격입니다.
체적 저항률은 C-96/35/90 규격에 따라 ≥5×10^6 MΩ·cm이며, 시험 결과 6.6×10^7 MΩ·cm로 합격 판정을 받았다.E-24/204 규격에 따르면 체적저항률도 ≥5×10^6 MΩ·cm로 실제 테스트 결과도 6.2×10^8 MΩ·cm로 합격이다.
표면 저항률도 지정된 범위 내에 있습니다.C-96/35/90 표준의 실제 테스트 결과는 3.4×10^7 MΩ이고 E-24/204 표준의 경우 2.3×10^8 MΩ이며 둘 다 합격입니다.
TB-73은 ≤0.35%의 낮은 수분 흡수율을 가지며 실제 테스트 결과는 0.11%로 합격입니다.항복전압도 최소요구인 40kV보다 높은 44.3kV로 시험결과 만족스럽습니다.
1MHz에서의 유전 상수는 ≤4.5이고 실제 테스트 결과는 4.12로 합격입니다.마찬가지로 1MHz에서의 손실 계수는 ≤0.01이고 실제 테스트 결과도 0.0072로 통과입니다.
TB-73은 기계 방향으로 ≥400 N/mm², 가로 방향으로 ≥300 N/mm²의 굽힘 강도를 가지며, 둘 다 합격입니다.288℃에서 180초 동안 박리나 기포 없이 열 응력을 견딜 수 있습니다.
TB-73의 유리전이온도(Tg값)는 257℃로 규정된 요건을 충족합니다.

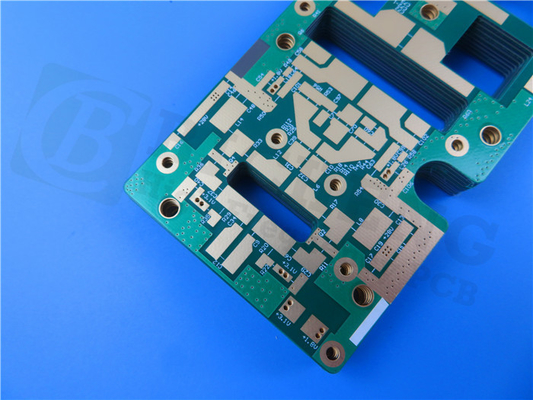

당사의 PCB 기능(TB-73 폴리이미드 RF PCB)
| 기판 재료: | 폴리이미드 유리 섬유 동박 라미네이트 |
| 지정: | TB-73 |
| 유전 상수: | 4.12 |
| 레이어 수: | 단면 PCB, 양면 PCB, 다층 PCB, 하이브리드 PCB |
| 유전체 두께: | 5mil(0.127mm), 10mil(0.254mm), 20mil(0.508mm), 30mil(0.762mm), 50mil(1.27mm), 60mil(1.524mm) 등 |
| 구리 무게: | 1oz(35µm), 2oz(70µm) |
| PCB 크기: | ≤400mm X 500mm |
| 솔더 마스크: | 녹색, 검정, 파랑, 빨강, 노랑 등 |
| 표면 마무리: | ENIG(무전해 니켈 및 침지 금), HASL, 침지 은, 침지 주석, 베어 구리, OSP, ENEPIG(무전해 니켈 무전해 팔라듐 침지 금), 순금 도금 등. |
비청 소개
Bicheng PCB는 중국 심천에 본사를 둔 고품질 인쇄 회로 기판(PCB)의 선두 공급업체입니다.2003년에 설립된 이 회사는 업계에서 20년 이상의 경험을 보유하고 있으며 전 세계 고객에게 안정적이고 비용 효율적인 PCB 솔루션을 제공하는 것으로 명성을 쌓아 왔습니다.
Bicheng PCB의 제조 능력은 단면, 양면 및 다층 보드를 포함하여 1에서 32까지의 레이어 수를 포함하는 광범위한 PCB 유형을 포괄합니다. 이 회사의 PCB는 통신, 항공 우주, 국방, 의료 및 산업용 전자 제품.
Bicheng PCB는 RO4003C, RO4350B 및 RO4730G3과 같은 고주파 재료뿐만 아니라 높은 Tg S1000-2M, TU-872 SLK, TU- 768, IT-180A 및 Isola 370HR.이 회사는 또한 금속 코어, 폴리이미드 및 PET 기판 등을 제공합니다.
Bicheng PCB의 고급 제조 기능은 특정 고객 요구 사항을 충족하도록 사용자 정의할 수 있는 다양한 옵션을 허용합니다.예를 들어, 이 회사는 최대 1100mm x 600mm 크기의 PCB를 생산할 수 있으며 보드 아웃라인 공차는 ±0.0059"(0.15mm)이고 두께 공차는 T≥0.8mm의 경우 ±8%, t＜0.8mm의 경우 ±10%입니다. . 이 회사는 또한 17µm ~ 350µm(0.5oz ~ 10oz)의 다양한 구리 두께와 0.0079" ~ 0.25"(0.2mm ~ 6.35mm)의 드릴 구멍 직경을 수용할 수 있습니다.
품질 및 고객 만족에 대한 Bicheng PCB의 노력은 ISO 9001:2015 인증에 반영되어 있습니다.회사의 숙련된 엔지니어 및 기술자는 고객과 긴밀히 협력하여 고객의 특정 요구 사항이 충족되고 PCB가 시간과 예산 범위 내에서 배송되도록 합니다.
부록: 데이터 시트(TB-73 라미네이트)
| 아니요. | 안건 | 가공조건 | 표준사양 | 시험 결과 | 결론 |
| 1 | 박리 강도(N/mm) | 열 스트레스 후 | ≥1.0 | 1.42 | 통과하다 |
| 170℃ | ≥0.7 | 통과하다 | 통과하다 | ||
| 애프터 프로세스 솔루션 | ≥0.95 | 1.13 | 통과하다 | ||
| 2 | 체적 저항률(MΩ·cm) | C-96/35/90 | ≥5×10^6 | 6.6×10^7 | 통과하다 |
| E-24/204 | ≥5×10^6 | 6.2×10^8 | 통과하다 | ||
| 삼 | 표면 저항률(MΩ) | C-96/35/90 | ≥1×10^6 | 3.4×10^7 | 통과하다 |
| E-24/204 | ≥1×10^6 | 2.3×10^8 | 통과하다 | ||
| 4 | 수분흡수율(%) | D-24/23 | ≤0.35% | 0.11 | 통과하다 |
| 5 | 항복 전압(kV) | D-48/50+ D-0.5/23 | ≥40kV | 44.3 | 통과하다 |
| 6 | 1MHz에서 유전 상수 | 받은 | ≤4.5 | 4.12 | 통과하다 |
| 7 | 1MHz에서 소산 계수 | 받은 | ≤0.01 | 0.0072 | 통과하다 |
| 8 | 굽힘 강도 기계 방향 교차 방향 | 받은 | ≥400N/mm² | 410.2 | 통과하다 |
| 받은 | ≥300N/mm² | 355.1 | 통과하다 | ||
| 9 | 열 응력(288℃) | 받은 | 180s, 박리 없음, 물집 없음 | 통과하다 | 통과하다 |
| 10 | 유리 전이 온도(Tg 값) | 받은 | 257℃ | 통과하다 | 통과하다 |
