제품 상세 정보:
결제 및 배송 조건:
|

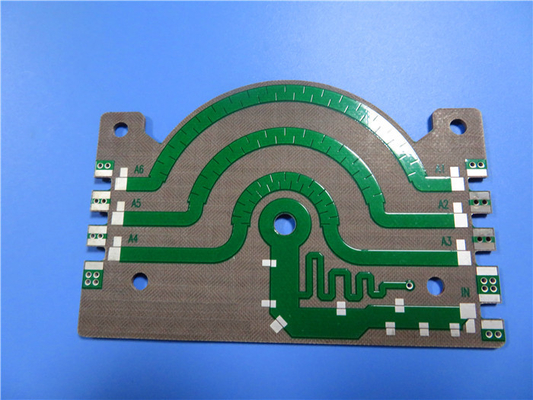

기재: | TLY-5Z 0.762 밀리미터 | 레이어 총수: | 2개의 층 |
---|---|---|---|
PCB 두께: | 0.8mm ±0.1 | PCB 사이즈: | 72 X 55mm=1up |
솔더 마스크: | 그린 | 실크 스트린: | 백색 |
구리 중량: | 1 온스 | 표면가공도: | 침지 금 |
하이 라이트: | TLY-5Z PCB 재료,0.8 밀리미터 PCB 보드,침지 금 PCB 재료 |
TLY-5Z PCB : 요구가 지나친 응용을 위한 고성능 해결첵
TLY-5Z PCB는 그것의 고성능과 신뢰성으로 인해 넓게 많은 다른 응용 프로그램에서 사용되는 일종의 프린트 회로 기판입니다. 이런 유형 어브피크비는 일반적으로 통신, 가전제품, 컴퓨터와 자동차 애플리케이션과 같은 산업에서 사용됩니다. 이 기사에서, 우리 것이 그것이 일반적으로 사용되는 산업과 적용의 일부와 더불어, TLY-5Z PCB의 주요 특성과 장점을 베익스플링.
주요 특성과 장점
TLY-5Z PCB는 그것의 고열 전도성과 우수한 전기절연 특성을 특징으로 합니다. 이러한 특성은 그것을 방열과 전기 절연이 비판적인 사용 인하이 성능 적용에 이상적이게 합니다. 덧붙여, 가옥한 환경과 요구가 지나친 응용에 사용하기 위해 인기있는 선택로 만들면서, TLY-5Z PCB는 그것의 높은 신뢰도 앤드듀라빌리티로 알려집니다.
TLY-5Z PCB의 주요 장점 중 하나는 신호 손실 또는 퇴보 없이 고주파 신호를 취급하기 위한 그것의 능력입니다. 이것은 다른 사람 중에, 고주파 주파수 (RF) 증폭기와 고속데이터전송과 마이크로파 통신과 같은 응용을 위한 이데알초이스 만듭니다.
산업과 애플리케이션
TLY-5Z PCB는 넓게 원거리 통신 업계에서, 특히 셀룰라 기지국과 다른 통신 인프라의 건설에서 사용됩니다. 그것의 고열 전도성과 전기절연 특성은 고전력 증폭기와 송신기와 같은 열의 시그니파이칸타마운트 발생시키는 장비에 사용하기 위해 이상적 선택로 만듭니다.
소비 가전 산업에서, TLY-5Z PCB는 일반적으로 증폭기 안드스피크스와 같은 고성능 오디오 장비의 건설에서 사용됩니다. 신호 손실 또는 퇴보 없이 고주파 신호를 취급하기 위한 그것의 능력은 오디오 장비 트하트레퀴레스 높은 명료성과 충실도에 사용하기 위해 이상적 선택로 만듭니다.
PCB가 자주 또한 인 TLY-5Z는 자동차 산업에서, 특히 고성능 엔진 제어 유닛의 건설에서 (ECUs) 더 앤드라더 전자제어시스템을 사용했습니다. 그것의 고열 전도성과 신뢰성은 고성능 자동차에서 발견된 그것들과 같은 가옥한 환경과 디멘드링애플리케이션에 사용하기 위해 이상적 선택로 만듭니다.
결론
결론적으로, TLY-5Z PCB는 넓게 많은 다른 산업 앤드애플리케이션에서 사용되는 프린트 회로 기판의 고성능이고 믿을 만한 종류입니다. 그것의 고열 전도성과 전기절연 특성과 고주파 신호를 취급하는 능력은 방열과 전기 절연과 신호 명확성을 요구하는 사용 인하이 성능 적용을 위한 이상적 선택로 만듭니다.
우리의 장점
1. PCB 제품과 제조는 공인 기관에 의해 증명됩니다 ;
2. 빠른 CADCAM 점검과 무료 PCB 인용 ;
3. 열정, 원칙, 책임과 솔직함과 팀 ;
4. 시간에 맞게 배달 : >98%, 고객 불만 요금 : <1>
5. IPC는 2 / IPC 등급 3을 분류합니다 ;
우리의 PCB 역량(2022)
매개 변수 | 가치 |
레이어 총수 | 1-32 |
기판 물질 | RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210 ; RT / 두리오디 5880 ; RT / 두리오디 5870, RT / 두리오디 6002, RT / 듀로이드 6010, RT / 듀로이드 6035HTC ; RT / 듀로이드 5880LZ ; TMM3, TMM4, TMM6, TMM10, TMM10i, TMM13i, 캅파 438 ; TLF-35 ; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45 ; TLX-0, TLX-6, TLX-7, TLX-8 ; TLX-9, TLY-3, TLY-5, TLY-5Z ; PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2) ; AD450, AD600, AD1000, TC350 ; 넬코 N4000, N9350, N9240 ; FR-4 (높은 Tg S1000-2M, TU-872 SLK, TU-768, IT-180A 기타 등등), FR-4 높CTI>600V ; 폴리이미드, PET ; 금속 코어 기타 등등. |
최대 크기 | 비행 시험 : 900*600mm, 정착물 테스트 460*380mm, 어떤 테스트 1100*600mm |
이사회 개요 허용한도 | ±0.0059 " (0.15mm) |
PCB 두께 | 0.0157 - 0.3937 (0.40mm--10.00 밀리미터) |
두께 허용한도(T≥0.8mm) | ±8% |
두께 허용한도(t<0.8mm) | ±10% |
단열재 층 두께 | 0.00295 - 0.1969 (0.075mm--5.00 밀리미터) |
최소 트랙 | 0.003 " (0.075mm) |
최소 공간 | 0.003 " (0.075mm) |
외부 구리 두께 | 35 um--350 um (1oz-10oz) |
안쪽 구리 두께 | 17 um--350 um (0.5oz - 10 온스) |
(기계적인) 보오링공 | 0.0079 - 0.25 (0.2mm--6.35 밀리미터) |
(기계적인) 끝난 홀 | 0.0039 -0.248 (0.10mm--6.30 밀리미터) |
DiameterTolerance(Mechanical) | 0.00295 " (0.075mm) |
(기계적인) 등록 | 0.00197 " (0.05mm) |
종횡비 | 12:1 |
솔더 마스크 타입 | LPI |
민 솔더 마스크 다리 | 0.00315 " (0.08mm) |
민 솔더 마스크 제거 | 0.00197 " (0.05mm) |
지름 를 경유하는 플러그 | 0.0098 - 0.0236 (0.25mm--0.60 밀리미터) |
임피던스 허용 오차 제어 | ±10% |
표면가공도 | HASL, HASL LF, ENIG, 침적식 주석, 이머젼 실버, OSP, 골드 핑거, 순금 도금된 기타 등등. |
부록 : TLY-5Z의 표준값
특성 | 검사 방법 | 유닛 | 가치 | 유닛 | 가치 |
1.9 기가헤르츠에 있는 Dk | IPC-650 2.5.5.5.1 Mod. | 2.20+/- 0.04 | 2.20+/- 0.04 | ||
1.9 기가헤르츠에 있는 Df | IPC-650 2.5.5.5.1 Mod. | 0.001 | 0.001 | ||
10 기가헤르츠에 있는 Df | IPC-650 2.5.5.5.1 Mod. | 0.0015 | 0.0015 | ||
Tc(D)K (-55 ~150' C) | IPC-650 2.5.5.6 Mod. | ppm/' C | -72 | ppm/' C | -72 |
유전체 파괴 전압 | IPC-650 2.5.6 | kV | 45 | kV | 45 |
절연 내력 | IPC-650 2.5.6.2 | V/mil | 770 | V/mm | 30,315 |
수분 흡수 | IPC-650 2.6.2.1 | % | 0.03 | % | 0.03 |
인장 강도 (1 온스. 구리) | IPC-650 2.4.8 | 파운드./inch | 7 | N/mm | 1.3 |
체적 저항률 | IPC-650 2.5.17.1 | 모흠 / 센티미터 | 10^9 | 모흠 / 센티미터 | 10^9 |
표면 저항치 | IPC-650 2.5.17.1 | 모엠에스 | 10^8 | 모엠에스 | 10^8 |
인장 강도 (MD) | IPC-650 2.4.18.3 | psi | 9137 | N/mm2 | 63 |
인장 강도 (CD) | IPC-650 2.4.18.3 | psi | 9572 | N/mm2 | 66 |
인장 탄성률 (MD) | IPC-650 2.4.18.3 | psi | 182,748 | N/mm2 | 1260 |
인장 탄성률 (CD) | IPC-650 2.4.18.3 | psi | 165,344 | N/mm2 | 1140 |
신장 (MD) | IPC-650 2.4.18.3 | % | 6 | % | 6 |
신장 (CD) | IPC-650 2.4.18.3 | % | 6.9 | % | 6.9 |
플랙스 강도 (MD) | ASTM D790 | psi | 10,300 | N/mm2 | 71 |
플랙스 강도 (CD) | ASTM D790 | psi | 11,600 | N/mm2 | 80 |
굴성율 (MD) | ASTM D790 | psi | 377,100 | N/mm2 | 2600 |
굴성율 (CD) | ASTM D790 | psi | 432,213 | N/mm2 | 2980 |
치수 안정성 (MD) | IPC-650 2.4.39 (베이크) | % (10 밀리리터) | -0.05 | % (30 밀리리터) | -0.05 |
치수 안정성 (CD) | IPC-650 2.4.39 (베이크) | % (10 밀리리터) | -0.17 | % (30 밀리리터) | -0.11 |
치수 안정성 (MD) | IPC-650 2.4.39 (스트레스) | % (10 밀리리터) | -0.07 | % (30 밀리리터) | -0.07 |
치수 안정성 (CD) | IPC-650 2.4.39 (스트레스) | % (10 밀리리터) | -0.22 | % (30 밀리리터) | -0.14 |
비중 (비중) | IPC-650 2.3.5 | g/cm3 | 1.92 | g/cm3 | 1.92 |
비열 | IPC-650 2.4.50 | J/g' C | 0.95 | J/g' C | 0.95 |
열전도율 | IPC-650 2.4.50 | W/M*K | 0.2 | W/M*K | 0.2 |
CTE (엑스와이) (50 - 150' C) | IPC-650 2.4.41 | ppm/oC | 30-40 | ppm/oC | 30-40 |
CTE (z) (50 - 150' C) | IPC-650 2.4.41 | ppm/oC | 130 | ppm/oC | 130 |
견고성 | ASTM D2240 (경도계) | - | 68 | - | 68 |
UL-94 인화성 등급 | UL-94 | V-0 | V-0 |
