| 기재: | 로저스 4300C | PCB 사이즈: | 84 Ｘ 78mm=1PCS |
|---|---|---|---|
| 구리 중량: | 1 온스 | 표면가공도: | 침지 금 |
| 레이어 총수: | 2 층 | PCB 두께: | 1.7 밀리미터 |
| 하이 라이트: | 침수 금 도금 PCB 재료,낮은 소산 계수 PCB 재료,60밀리 RF PCB 보드 |
||

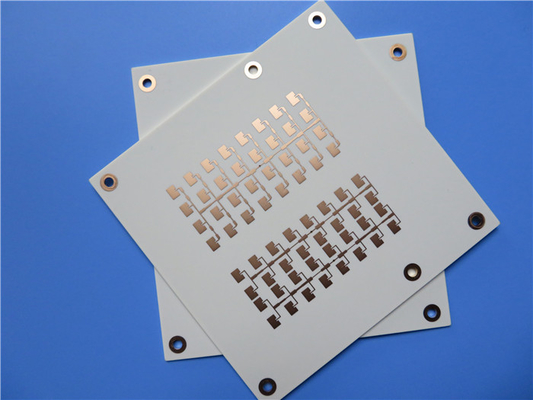

RO4003C 기판으로 만든 최신 PCB를 소개하게 되어 기쁘게 생각합니다. 이 기판은 유전율과 낮은 소산 계수에 대한 엄격한 제어를 제공합니다.
새로 배송된 PCB는 고품질 Rogers RO4003C 소재로 제작되어 안정적이고 효율적인 성능을 보장합니다.-40℃ ~ +85℃의 넓은 온도 범위에서 작동하도록 설계되었으며 무연 공정을 사용합니다.
PCB의 구성 세부 사항에는 60mil의 유전체 두께, 17um의 기본 구리 두께 및 17um의 또 다른 기본 구리 두께가 포함됩니다.보드 치수는 32.00 x 54.00mm이며 공차는 +/-0.15mm입니다.최소 트레이스/공간 및 최소 구멍 크기는 각각 6/8mil 및 17mil입니다.이 PCB에는 블라인드 또는 매립된 비아가 없으며 마감 두께가 1.7mm입니다.
모든 레이어의 완성된 구리 무게는 1oz(1.4mils)이고 비아 도금 두께는 1mil입니다.PCB의 표면 마감은 침지 금(ENIG)이며 녹색 상단 솔더 마스크가 있고 하단 솔더 마스크가 없습니다.솔더 패드에는 실크스크린이 없습니다.품질을 보장하기 위해 보드에서 100% 전기 테스트를 거쳤습니다.
패널화된 솔더 페이스트 스텐실이 PCB 상단에 제공되어 조립이 더 쉬워집니다.PCB에는 총 19개의 부품, 24개의 패드, 9개의 스루홀 패드, 17개의 상단 SMT 패드, 8개의 하단 SMT 패드, 98개의 비아 및 115개의 네트가 포함되어 있습니다.
임피던스 정합 +/- 10%는 이 PCB에 포함되어 있지 않습니다.기술적인 질문이나 우려 사항이 있는 경우 Ivy(sales10@bichengpcb.com)가 도움을 줄 수 있습니다.
전반적으로 이 PCB는 다양한 응용 분야에서 높은 품질, 신뢰성 및 효율성을 제공합니다.정밀한 고성능 설계로 고객의 요구 사항을 충족합니다.
소개~의RO4003C
RO4003C는 PCB 제조에 사용하기에 이상적인 고주파 라미네이트 재료입니다.그것은 다음 PCB 프로젝트를 위한 훌륭한 선택이 되는 몇 가지 장점이 있습니다.이 기사에서는 새로 배송된 PCB에 RO4003C를 사용할 때의 이점과 다른 재료와 차별화되는 특성을 살펴봅니다.
RO4003C의 속성
RO4003C는 3.38±0.05의 유전 상수와 0.0027의 소실 계수를 갖는 직조된 유리 강화 탄화수소/세라믹 복합재입니다.이러한 특성으로 인해 PCB 제작을 위한 신뢰할 수 있는 재료가 됩니다.RO4003C는 또한 +40ppm/℃의 열 계수 ε와 고주파 응용 분야에 필수적인 1.7 x 1010MΩ.cm의 체적 저항률을 가지고 있습니다.
PCB 제작에 RO4003C를 사용할 때의 이점
RO4003C는 PCB 제조에 이상적인 소재로 만드는 몇 가지 장점이 있습니다.우수한 전기적 특성으로 인해 고주파 응용 분야에 적합합니다.또한 RO4003C는 무연 공정과 호환되므로 환경 친화적인 옵션입니다.0.06%의 낮은 수분 흡수율은 PCB의 신뢰성을 보장합니다.
RO4003C의 유전상수 및 손실계수 이해
유전 상수 및 소산 계수는 RO4003C의 중요한 특성입니다.유전 상수는 전기 에너지를 저장하는 재료의 능력을 결정하는 반면 소실 계수는 열로 손실되는 에너지의 양을 나타냅니다.RO4003C는 3.38±0.05의 유전상수와 0.0027의 손실계수를 가지고 있어 신뢰할 수 있는 전기적 성능이 요구되는 고주파 응용 분야에 이상적인 소재입니다.
RO4003C의 열 특성과 PCB 설계에 미치는 영향
RO4003C의 열 계수 ε +40ppm/℃는 유전 상수가 온도에 따라 변한다는 것을 의미합니다.이 속성은 특히 고온 환경에서 PCB의 성능에 영향을 미칠 수 있습니다.따라서 PCB를 설계할 때 RO4003C의 열적 특성을 고려하는 것이 중요합니다.
| RO4003C 일반적인 값 | |||||
| 재산 | RO4003C | 방향 | 단위 | 상태 | 시험 방법 |
| 유전 상수, ε프로세스 | 3.38±0.05 | 지 | 10GHz/23℃ | IPC-TM-650 2.5.5.5 고정 스트립라인 | |
| 유전율,εDesign | 3.55 | 지 | 8 ~ 40GHz | 미분 위상 길이 방법 | |
| 소산 계수tan,δ | 0.0027 0.0021 |
지 | 10GHz/23℃ 2.5GHz/23℃ |
IPC-TM-650 2.5.5.5 | |
| ε의 열 계수 | +40 | 지 | ppm/℃ | -50℃150으로℃ | IPC-TM-650 2.5.5.5 |
| 체적 저항률 | 1.7×1010 | MΩ.cm | 조건 A | IPC-TM-650 2.5.17.1 | |
| 표면 저항률 | 4.2 x 109 | MΩ | 조건 A | IPC-TM-650 2.5.17.1 | |
| 전기적 강도 | 31.2(780) | 지 | Kv/mm(v/밀) | 0.51mm(0.020") | IPC-TM-650 2.5.6.2 |
| 인장 탄성률 | 19,650(2,850) 19,450(2,821) |
엑스 와이 |
MPa(ksi) | RT | ASTM D 638 |
| 인장 강도 | 139(20.2) 100(14.5) |
엑스 와이 |
MPa(ksi) | RT | ASTM D 638 |
| 굴곡강도 | 276 (40) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
| 치수 안정성 | <0.3 | X,Y | mm/m (밀/인치) |
에칭+E2/150 후℃ | IPC-TM-650 2.4.39A |
| 열팽창 계수 | 11 14 46 |
엑스 와이 지 |
ppm/℃ | -55℃~288℃ | IPC-TM-650 2.4.41 |
| TG | >280 | ℃TMA | ㅏ | IPC-TM-650 2.4.24.3 | |
| Td | 425 | ℃TGA | ASTM D 3850 | ||
| 열 전도성 | 0.71 | 월/월/영형케이 | 80℃ | ASTM C518 | |
| 수분 흡수 | 0.06 | % | 48시간 침수 0.060" 샘플 온도 50℃ |
ASTM D 570 | |
| 밀도 | 1.79 | gm/센티미터삼 | 23℃ | ASTM D 792 | |
| 구리 껍질 강도 | 1.05 (6.0) |
N/mm (플리) |
솔더 플로트 1 온스 후. EDC 포일 |
IPC-TM-650 2.4.8 | |
| 가연성 | 해당 없음 | UL 94 | |||
| 무연 프로세스 호환 가능 | 예 | ||||
고주파 PCB 애플리케이션을 위한 RO4003C의 전기적 특성
RO4003C는 낮은 유전 손실과 높은 유전 강도를 포함하여 우수한 전기적 특성을 가지고 있습니다.이러한 속성은 신뢰할 수 있는 전기적 성능이 필요한 고주파 애플리케이션에 이상적입니다.또한 RO4003C의 저손실 탄젠트는 전자기 간섭(EMI)을 생성할 가능성을 줄입니다.
무연 프로세스와 RO4003C의 호환성
RO4003C는 무연 공정과 호환되므로 PCB 제조를 위한 환경 친화적인 옵션입니다.환경 문제 및 규제로 인해 무연 공정이 점점 대중화되고 있는 상황에서 RO4003C를 사용하면 PCB가 이러한 요구 사항을 충족할 수 있습니다.
RO4003C가 PCB 성능 및 신뢰성을 향상시키는 방법
RO4003C의 뛰어난 전기적 및 열적 특성은 PCB 성능과 신뢰성을 향상시키는 데 이상적인 소재입니다.낮은 수분 흡수율과 무연 공정과의 호환성으로 장기적으로 PCB의 신뢰성을 보장합니다.또한 RO4003C의 치수 안정성과 열팽창 계수는 온도 변화와 기계적 응력을 견딜 수 있는 안정적인 소재입니다.
RO4003C 및 PCB 제조를 위한 테스트 방법
다양한 테스트 방법은 RO4003C 및 PCB 제조의 품질과 신뢰성을 보장합니다.이러한 테스트 방법은 PCB에 사용되는 RO4003C가 업계 표준을 충족하고 안정적으로 작동하는지 확인합니다.
RO4003C가 다음 PCB 프로젝트에 이상적인 소재인 이유
결론적으로 RO4003C는 PCB 제조에 비교할 수 없는 이점을 제공하는 탁월한 소재입니다.뛰어난 전기적, 열적, 치수적 특성으로 인해 고주파 응용 분야에 이상적인 선택입니다.또한 RO4003C는 무연 공정과 호환되므로 PCB가 환경 표준을 충족하도록 보장합니다.다음 PCB 프로젝트에서 RO4003C를 활용하면 PCB의 성능과 신뢰성을 최적화하여 현명하고 실용적인 투자가 될 수 있습니다.우수한 특성을 지닌 RO4003C는 PCB 소재의 미래이자 전자 산업의 게임 체인저입니다.
