제품 상세 정보:
|
| 하이 라이트: | 2개의 층 RF 마이크로파 PCB,0.6mm RF 마이크로파 PCB,엄밀한 인쇄된 RF PCB 널 |
||
|---|---|---|---|
최고 품질의 성능을 제공하는 RT/duroid 6035HTC PTFE 세라믹으로 만든 새로 출시된 2층 강성 인쇄 회로 기판(PCB)을 소개하게 되어 기쁩니다.무연 공정을 사용하여 제작된 이 PCB는 -40℃ ~ +85℃의 온도 범위에서 작동할 수 있어 다양한 응용 분야에 적합합니다.

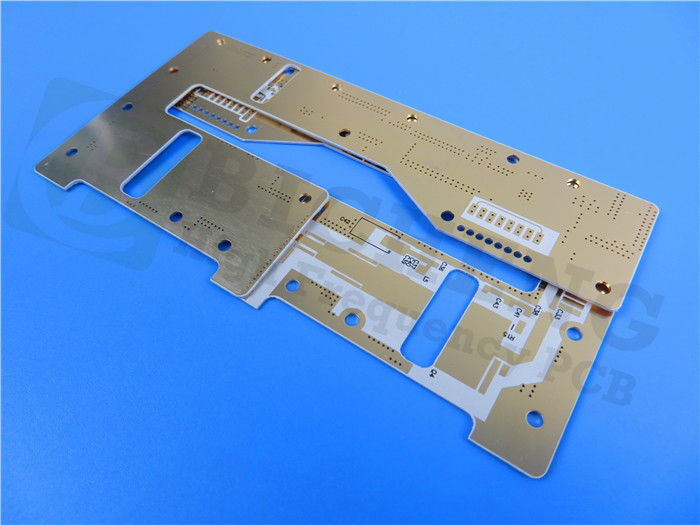

2층 단단한 PCB는 132mm x 101mm의 측정값을 가지며 최소 트레이스/공간은 9/9mils이고 최소 구멍 크기는 0.3mm입니다.보드에는 블라인드 또는 매립형 비아가 없으며 전체 레이어의 완성된 구리 무게가 0.6mm인 완성된 보드 두께가 있습니다.비아 도금 두께는 1mil이고 표면 마감은 은침입입니다.솔더 패드에는 실크스크린이 없으며 보드는 100% 전기 테스트를 거쳤습니다.
PCB는 35개의 구성 요소, 총 90개의 패드 및 26개의 스루홀 패드로 구성됩니다.또한 64개의 상단 SMT 패드, 0개의 하단 SMT 패드, 46개의 비아 및 12개의 네트가 있습니다.
제공된 아트워크는 Gerber RS-274-X이며 기술 지원은 Ivy(sales10@bichengpcb.com)에 문의하여 사용할 수 있습니다.
RT/duroid 6035 HTC PCB를 사용해야 하는 이유는 무엇입니까?
고성능 응용 분야에 적합한 PCB 재료를 선택할 때 RT/duroid 6035HTC PTFE 세라믹은 탁월한 선택입니다.이 탄화수소/세라믹 기반 소재는 뛰어난 특성과 특성을 자랑하므로 고주파 및 고온 응용 분야에 이상적인 선택입니다.
| 재산 | RT/듀오리드 6035HTC | 방향 | 단위 | 상태 | 시험 방법 |
| 유전 상수, ε프로세스 | 3.50±0.05 | 지 | 10GHz/23℃ | IPC-TM-650 2.5.5.5 고정 스트립라인 | |
| 유전율,εDesign | 3.6 | 지 | 8GHz - 40GHz | 미분 위상 길이 방법 | |
| 소산 계수 | 0.0013 | 지 | 10GHz/23℃ | IPC-TM-650 2.5.5.5 | |
| ε의 열 계수 | -66 | 지 | ppm/℃ | -50℃~150℃ | 모드 IPC-TM-650, 2.5.5.5 |
| 체적 저항률 | 108 | MΩ.cm | ㅏ | IPC-TM-650, 2.5.17.1 | |
| 표면 저항률 | 108 | MΩ | ㅏ | IPC-TM-650, 2.5.17.1 | |
| 치수 안정성 | -0.11 -0.08 | CMD MD | mm/m (밀/인치) | 에칭 후 0.030" 1oz EDC 포일 두께 '+E4/105 | IPC-TM-650 2.4.39A |
| 인장 탄성률 | 329 244 | MD CMD | kpsi | 40시간 @23℃/50RH | ASTM D638 |
| 수분 흡수 | 0.06 | % | D24/23 | IPC-TM-650 2.6.2.1 ASTM D570 | |
| 열팽창계수(-50℃~288℃) | 19 19 39 | XYZ | ppm/℃ | 23℃ / 상대습도 50% | IPC-TM-650 2.4.41 |
| 열 전도성 | 1.44 | w/m/k | 80℃ | ASTM C518 | |
| 밀도 | 2.2 | gm/센티미터삼 | 23℃ | ASTM D792 | |
| 구리 껍질 강도 | 7.9 | 플라이 | 20초@288℃ | IPC-TM-650 2.4.8 | |
| 가연성 | V-0 | UL 94 | |||
| 무연 공정 호환 | 예 |
RT/duroid 6035HTC 재료의 특성 및 특성:
RT/duroid 6035HTC 소재는 3.50±0.05의 유전 상수와 0.0013의 낮은 손실 계수를 특징으로 하여 고주파 응용 분야에 최적의 선택입니다.또한 이 소재는 우수한 열전도율, 전기적 강도 및 기계적 특성을 나타내어 고온 및 열악한 환경을 견딜 수 있습니다.또한 RT/duroid 6035HTC 소재는 무연 공정과 호환되므로 보다 환경 친화적인 옵션입니다.
고성능 응용 분야에서 RT/duroid 6035HTC 소재의 장점:
RT/duroid 6035HTC 소재는 향상된 신호 무결성, 감소된 손실 및 향상된 성능을 포함하여 고성능 PCB 설계에 여러 가지 이점을 제공합니다.또한 이 소재는 설계 유연성을 높여 항공 우주, 전기 통신 및 의료 기기와 같은 광범위한 응용 분야에 사용할 수 있습니다.또한 RT/duroid 6035HTC 소재는 수분 흡수에 매우 강하여 오래 지속되는 성능을 보장합니다.
RT/duroid 6035HTC PCB 재질의 적용:
RT/duroid 6035HTC 소재는 전력 증폭기, 위성 통신 시스템 및 의료 기기를 포함한 고성능 애플리케이션에 널리 사용됩니다.우수한 열 안정성과 수분 흡수 저항성은 고온 및 열악한 환경에 이상적인 선택입니다.
RT/duroid 6035HTC의 유전 상수 및 소산 계수 이해:
유전 상수 및 소산 계수는 고주파 응용 분야에서 성능에 영향을 미치는 RT/duroid 6035HTC 소재의 필수 속성입니다.낮은 유전 상수 및 소실 계수는 최적의 신호 전송 및 감소된 신호 손실을 보장하므로 RT/duroid 6035HTC 소재는 고주파 응용 분야에 이상적인 선택입니다.
RT/duroid 6035HTC의 열 안정성 및 열 팽창 계수:
RT/duroid 6035HTC 소재는 -66ppm/℃의 ε 열 계수로 우수한 열 안정성을 나타냅니다.19ppm/℃의 낮은 열팽창 계수는 온도 변화로 인한 치수 변화를 최소화합니다.따라서 고온 응용 분야에 이상적인 선택입니다.
RT/duroid 6035HTC PCB의 구리 박리 강도 및 가연성:
RT/duroid 6035HTC 소재는 7.9pli 값으로 우수한 구리 박리 강도를 나타냅니다.이것은 안정적이고 오래 지속되는 성능을 보장합니다.또한 가연성 등급이 V-0이므로 고성능 응용 분야에 안전한 선택입니다.
RT/duroid 6035HTC PCB에 적합한 공급업체 선택:
RT/duroid 6035HTC 소재로 고품질 PCB를 설계하려면 올바른 공급자를 선택하는 것이 중요합니다.신뢰할 수 있는 공급업체는 기술 지원을 제공하고 설계 프로세스 전반에 걸쳐 지침을 제공하며 최종 제품의 최고 품질과 성능을 보장할 수 있습니다.
결론적으로 RT/duroid 6035HTC PTFE 세라믹 PCB 소재는 뛰어난 속성과 특성을 제공하므로 고성능 애플리케이션에 이상적인 선택입니다.우수한 열 안정성, 낮은 흡습성 및 무연 공정 호환성으로 인해 보다 환경 친화적인 옵션입니다.올바른 공급업체를 선택하고 설계 요소를 신중하게 고려하면 RT/duroid 6035HTC 소재의 잠재력을 최대한 활용하고 PCB 프로젝트에서 최적의 성능을 달성할 수 있습니다.
