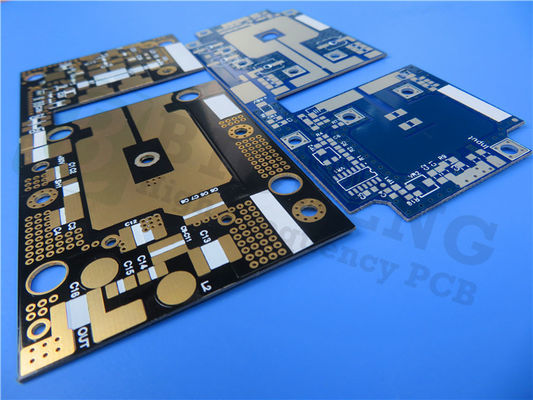

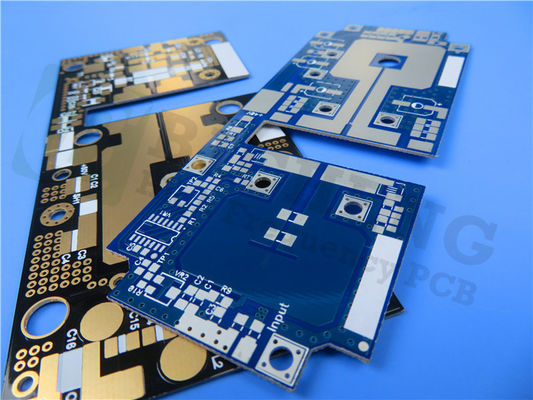

| 하이 라이트: | 20ml PCB 기판,전력 증폭기 PCB 재료,침몰 틴 RF PCB 보드 |
||
|---|---|---|---|
오늘, 우리는 당신에게 우리의 새로 선적 PCB를 공유하는 것을 기쁘게 생각합니다. 고성능 애플리케이션의 까다로운 요구 사항을 충족하기 위해 제공되는 최첨단 솔루션.,세라믹으로 채워진 PTFE 기반 복합재료로, 이 PCB는 뛰어난 열전도성, 다이렉트릭 안정성, 그리고 광범위한 온도 범위에서 신뢰성을 제공합니다.
주요 특징:
- "급 최고" 열전도성 (1.0 W/mK) 과 변전성 안정성 (-9 ppm/°C) 은 어려운 환경에서도 효율적인 열 분산과 신뢰할 수 있는 신호 전송을 보장합니다.
- 매우 낮은 손실 타겐트는 더 높은 증폭기 또는 안테나 효율을 제공하여 중요한 응용 프로그램에서 우수한 성능을 제공합니다.
- 상업용 애플리케이션을 위해 저렴한 가격으로 제공되며 품질이나 성능에 타협하지 않고 접근 가능한 솔루션입니다.
- 두껍고 밀도가 높은 스타일로 짜인 유리 구조 덕분에 전통적인 상업 기반 라미네이트보다 더 쉽게 뚫 수 있습니다.
- 높은 껍질 강도는 안정적인 구리 접착을 보장합니다.
건설 세부 사항:
이 2층 딱딱한 PCB는 양쪽에 구리 층이있는 TC350 코어를 갖추고 있습니다. 보드의 크기는 98mm x 81mm이며, 컴팩트하고 효율적인 디자인을 허용합니다.6mm 및 1oz의 완공 구리 무게 (1.4 밀리) 의 외부 층에서 이 PCB는 성능과 유연성 사이의 완벽한 균형을 이루고 있습니다. PCB는 몰입 틴 표면 코팅으로 완료되었습니다.우수한 용접성 및 부식 저항성을 제공합니다..
이점:
- 열 분산 및 관리: 이 PCB의 예외적인 열 전도성은 효율적인 열 분산을 가능하게합니다.과열을 방지하고 까다로운 응용 프로그램에서도 최적의 성능을 보장합니다..
- 향상 된 처리 및 신뢰성: 낮은 손실 촉수 및 다이 일렉트릭 안정성으로이 PCB는 신호 무결성을 향상시키고 손실을 줄이고 전체 시스템 신뢰성을 향상시킵니다.
- 다중 회로 레이아웃을 위한 큰 패널 크기: 이 PCB는 단일 패널 내에서 여러 회로 레이아웃을 허용하여 처리 비용을 줄이고 효율성을 극대화합니다.
전형적인 응용 프로그램:
- 전력 증폭기, 필터 및 큐플러: 이 PCB는 효율적인 열 분사 및 신뢰할 수있는 신호 전송이 필요한 고전력 애플리케이션에 이상적입니다.
- 타워에 장착 된 증폭기 (TMA) 및 타워에 장착 된 부스터 (TMB): 이 PCB는 뛰어난 열 관리 특성으로 타워에 장착 된 응용 프로그램에서 신뢰할 수있는 성능을 보장합니다.
- 열순환 안테나: PCB의 다이 일렉트릭 안정성 때문에 온도 변동으로 인한 다이 일렉트릭 변동에 민감한 안테나에 적합합니다.
- 마이크로 웨브 조합장과 전력 분할기: 이 PCB는 까다로운 환경에서 마이크로 웨브 조합장과 전력 분할기에 필요한 성능과 신뢰성을 제공합니다.
품질 및 지원
우리의 PCB는 IPC-Class-2 품질 표준을 준수하여 높은 신뢰성과 성능을 보장합니다. 우리는 전 세계 사용 가능성을 제공하고 필요한 모든 문의 또는 지원에 대한 기술 지원을 제공합니다.기술적인 질문, 아이비와 sales10@bichengpcb.com에 연락하세요.
| 재산 | 단위 | 가치 | 테스트 메르토드 |
| 1전기적 특성 | |||
| 다이렉트릭 상수 ( 두께에 따라 달라질 수 있습니다) | |||
| 1MHz | - 네 | 3.50 | IPC TM-650 2.5.5.3 |
| @1.8 GHz | - 네 | 3.50 | 레조넌트 캐비티 |
| @10 GHz | - 네 | 3.50 | IPC TM-650 2.5.5.5 |
| 분산 요인 | |||
| 1MHz | - 네 | 0.0015 | IPC TM-650 2.5.5.3 |
| @1.8 GHz | - 네 | 0.0018 | 레조넌트 캐비티 |
| @10 GHz | - 네 | 0.0020 | IPC TM-650 2.5.5.5 |
| 다이렉트릭의 온도 계수 | - 네 | ||
| TC r @ 10 GHz (-40-150°C) | ppm/oC | -9 | IPC TM-650 2.5.5.5 |
| 부피 저항성 | |||
| C96/35/90 | MΩ-cm | 7.4x106 | IPC TM-650 2.5.17.1 |
| E24/125 | MΩ-cm | 1.4x108 | |
| 표면 저항성 | |||
| C96/35/90 | MΩ | 3.2x107 | IPC TM-650 2.5.17.1 |
| E24/125 | MΩ | 4.3x108 | IPC TM-650 2.5.17.1 |
| 전기력 | 볼트/밀리 (kV/mm) | 780 (31) | IPC TM-650 2.5.6.2 |
| 다이 일렉트릭 분해 | kV | 40 | IPC TM-650 2.5.6 |
| 활 저항 | 초 | >240 | IPC TM-650 2.5.1 |
| 2.열성 특성 | |||
| 분해 온도 (Td) | |||
| 초기 | °C | 520 | IPC TM-650 2.4.24.6 |
| 5% | °C | 567 | IPC TM-650 2.4.24.6 |
| T260 | 분 | >60 | IPC TM-650 2.4.24.1 |
| T288 | 분 | >60 | IPC TM-650 2.4.24.1 |
| T300 | 분 | >60 | IPC TM-650 2.4.24.1 |
| 열 확장, CTE (x,y) 50-150oC | ppm/oC | 7, 7 | IPC TM-650 2.4.41 |
| 열 확장, CTE (z) 50-150oC | ppm/oC | 12 | IPC TM-650 2.4.24 |
| % z축 팽창 (50-260oC) | % | 1.2 | IPC TM-650 2.4.24 |
| 3기계적 특성 | |||
| 껍질 강도 구리 (1 온스 / 35 미크론) | |||
| 열 스트레스 후 | 1kg/in (N/mm) | 7 (1.2) | IPC TM-650 2.4.8 |
| 높은 온도 (150oC) 에서 | 1kg/in (N/mm) | 9 (1.6) | IPC TM-650 2.4.8.2 |
| 프로세스 후 솔루션 | 1kg/in (N/mm) | 7 (1.2) | IPC TM-650 2.4.8 |
| 유니 즈 모듈 | kpsi (MPa) | IPC TM-650 2.4.18.3 | |
| 굽기 강도 (기계/크로스) | kpsi (MPa) | 14/10 (97/69) | IPC TM-650 2.4.4 |
| 튼튼성 (기계/십자) | kpsi (MPa) | 11/8 (76/55) | IPC TM-650 2.4.18.3 |
| 압축 모듈 | kpsi (MPa) | ASTM D-3410 | |
| 포이슨 비율 | - 네 | ASTM D-3039 | |
| 4. 물리적 특성 | |||
| 물 흡수 | % | 0.05 | IPC TM-650 2.6.2.1 |
| 밀도, 주변 23oC | g/cm3 | 2.30 | ASTM D792 방법 A |
| 열전도성 | W/mK | 0.72 | ASTM D5470 |
| 특정 열 | J/gK | 0.90 | ASTM D5470 |
| 발화성 | 클래스 | V0 | UL-94 |
| NASA 배출가스, 125oC, ≤10-6 torr | |||
| 전체 질량 손실 | % | 0.02 | NASA SP-R-0022A |
| 수집된 휘발성 동물 | % | 0.01 | NASA SP-R-0022A |
| 수증기 회복 | % | 0.01 | NASA SP-R-0022A |
TC350 PCB의 힘을 풀어내는 것: 고주파 성능을 재정의하는 것
TC350의 세계에 오신 것을 환영합니다. 고주파 애플리케이션에 혁명을 일으키는 데 설계된 특별한 PCB입니다. 이 기사에서는 TC350의 주요 기능, 이점 및 애플리케이션을 탐구합니다.데이터 시트에 의해 뒷받침발전된 전기 및 열 특성을 가진 TC350은 성능과 신뢰성에 대한 새로운 기준을 설정합니다.세부사항에 대해 알아보고 TC350가 어떻게 여러분의 고주파 프로젝트를.
TC350은 혁신적인 디자인과 첨단 재료를 결합한 최첨단 PCB로 고주파 애플리케이션에서 뛰어난 성능을 제공합니다.TC350는 신뢰할 수 있는 신호 전송을 보장합니다., 최소한의 신호 손실, 그리고 적어진 크로스 토크.
TC350의 다음의 주요 특성을 살펴봅시다.
1전기적 특성
TC350는 광범위한 주파수 범위에서 일관성 있는 3.50의 변압전력을 나타내며, 정확한 신호 전파와 최소한의 왜곡을 보장한다.0015 1 MHz에서 에너지 손실을 최소화하고 높은 주파수에서도 신호 무결성을 향상시킵니다..
2. 열 특성
TC350는 0.72 W/mK의 높은 열 전도성으로 열 관리를 탁월하게합니다. 이 특성은 효율적인 열 전달을 허용하여 과열을 방지하고 최적의 성능을 보장합니다.PCB는 또한 예외적인 열 확장 특성을 보여줍니다50 ~ 260oC에서 1.2%의 낮은 z축 팽창으로, 도전적인 열 환경에서도 차원 안정성을 보장합니다.
3기계적 특성
TC350는 인상적 인 기계적 강도를 자랑하며 까다로운 응용 프로그램에 적합합니다.그것은 열 스트레스 후 7 파운드 / 인치의 우수한 껍질 강도를 표시하고 젊은 모듈에 대한 산업 표준을 충족14/10 kpsi (97/69 MPa) 와 11/8 kpsi (76/55 MPa) 의 PCB의 굴절 강도와 팽창 강도는 기계적 무결성을 더욱 향상시킵니다.
4. 물리적 특성
전기적, 열적 능력 외에도 TC350는 뛰어난 물리적 특성을 가지고 있습니다. 물 흡수율은 0.05%에 불과합니다.심지어 습한 환경에서도PCB의 밀도 2.30g/cm3 및 UL-94에 따라 V0의 낮은 연화성 등급은 다양한 환경에서 안전과 적합성을 보장합니다.
TC350는 성능과 신뢰성이 가장 중요한 고주파 프로젝트에서 다재다능한 응용 프로그램을 찾습니다.기술자들이 전력 증폭기 고주파 기술의 한계를 뛰어넘을 수 있게 해줍니다., 필터, 커플러, 타워에 장착 된 증폭기, 열 순환 안테나 및 마이크로 웨브 조합기.TC350는 엔지니어들이 최첨단 솔루션을 설계할 수 있도록 지원합니다..
결론적으로, TC350 PCB는 고주파 애플리케이션에서 게임 변경자로 서 있습니다.효율적인 열 분산, 그리고 신뢰할 수 있는 신호 전송, TC350는 엔지니어들이 최첨단 솔루션을 설계 할 수 있습니다.
