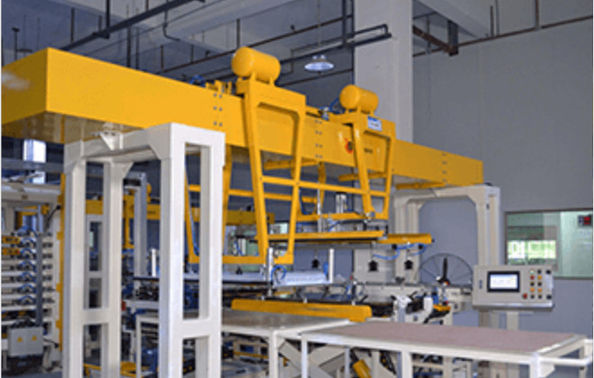

Automatic Film Adding Line
자동 영화 스틱 장비
홀 검정기
인너 레이어 갈색인 산화
엷은 조각 모양 장비
레이저 직접적인 이미지 (LDI)
패턴 도금
PCB 연삭반
PCB 점검
발달하는 인쇄 회로 기판 패턴
솔더 마스크 미리 경항을 줌 기계

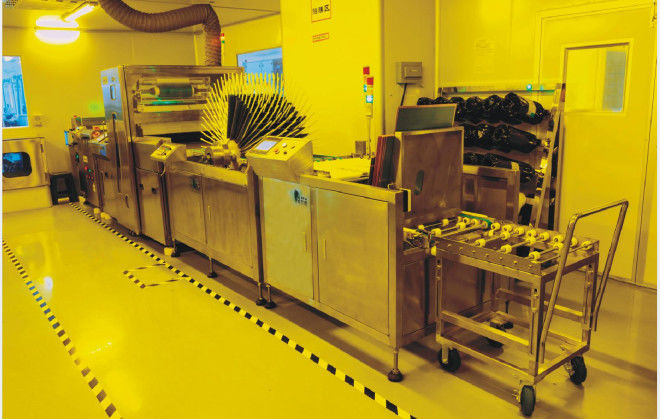

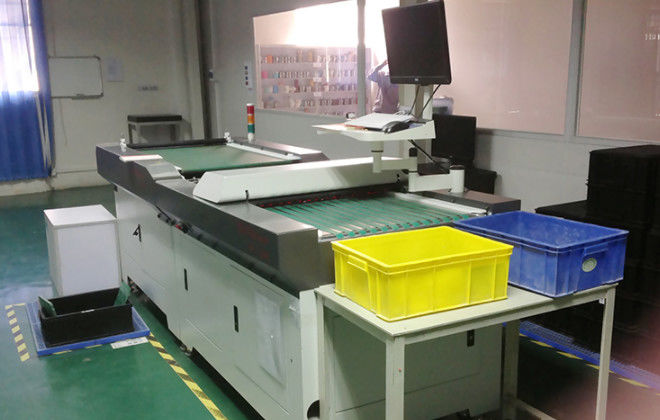

Automatic Film Adding Line

Automatic Film Adding Line

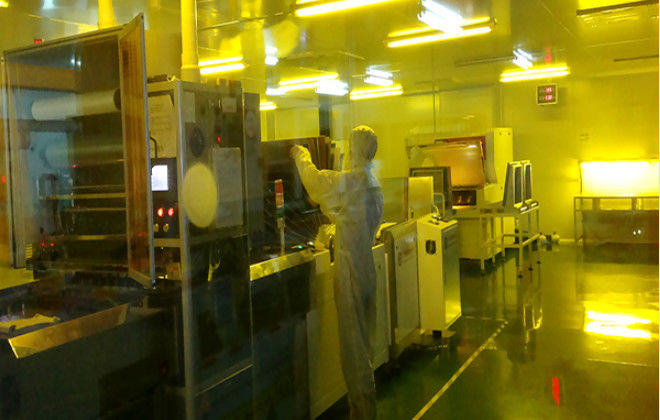

자동 영화 스틱 장비

자동 영화 스틱 장비

홀 검정기

홀 검정기

인너 레이어 갈색인 산화

인너 레이어 갈색인 산화

엷은 조각 모양 장비

엷은 조각 모양 장비

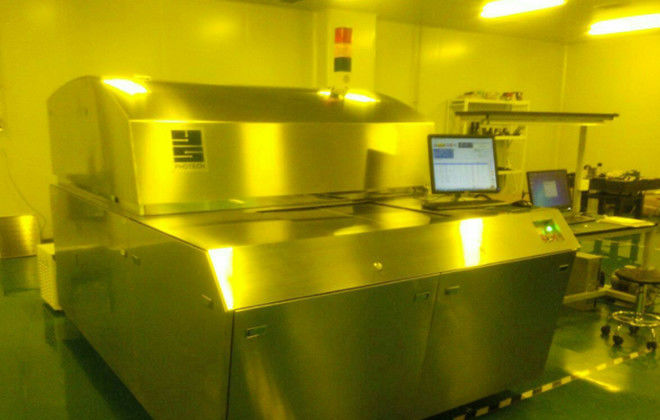

레이저 직접적인 이미지 (LDI)

레이저 직접적인 이미지 (LDI)

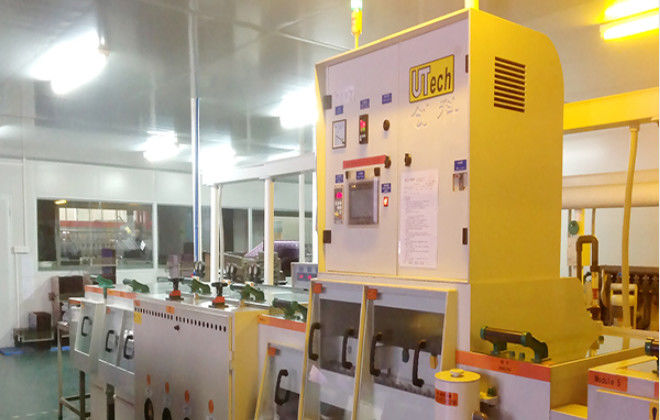

패턴 도금

패턴 도금

PCB 연삭반

PCB 연삭반

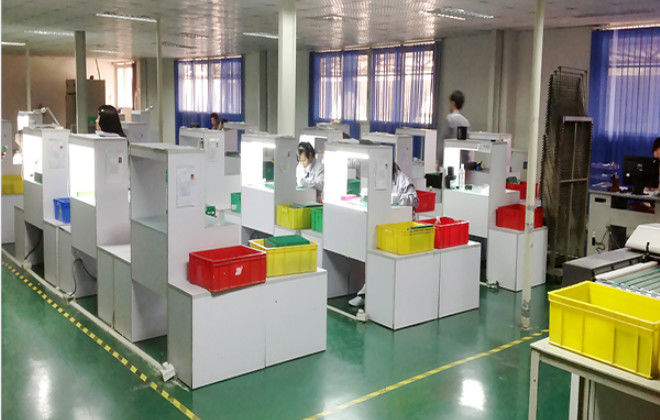

PCB 점검

PCB 점검

발달하는 인쇄 회로 기판 패턴

발달하는 인쇄 회로 기판 패턴

솔더 마스크 미리 경항을 줌 기계

솔더 마스크 미리 경항을 줌 기계

1 2 3 4 5 6 7 8 9 10
Bicheng Electronics Technology Co., Ltd Bicheng Electronics Technology Co., Ltd Bicheng Electronics Technology Co., Ltd Bicheng Electronics Technology Co., Ltd Bicheng Electronics Technology Co., Ltd Bicheng Electronics Technology Co., Ltd Bicheng Electronics Technology Co., Ltd Bicheng Electronics Technology Co., Ltd Bicheng Electronics Technology Co., Ltd Bicheng Electronics Technology Co., Ltd
2 층 플렉스 FPC
2 온스 플렉스 PCB
안테나 유연한 PCB
모이는 유연한 PCB
이중 레이어 FPC
FPC 스트립
무거운 구리 플렉스 PCB
구두의 안창 플렉스 FPC
엄밀한 코드 PCB
센서 FPC

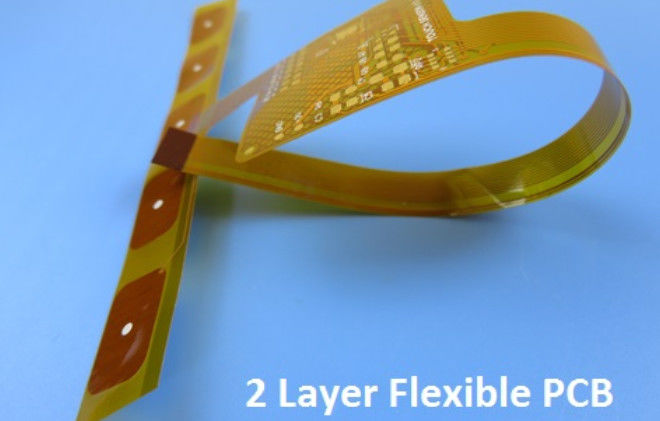

2 층 플렉스 FPC

비정 전자공학 기술은 단일층, 이중 레이어, 다층과 플렉스 리지드 이사회, 프로토타입과 대량 생산을 포함하는 고급 품질 FPC를 공급하는 것에 전념합니다.

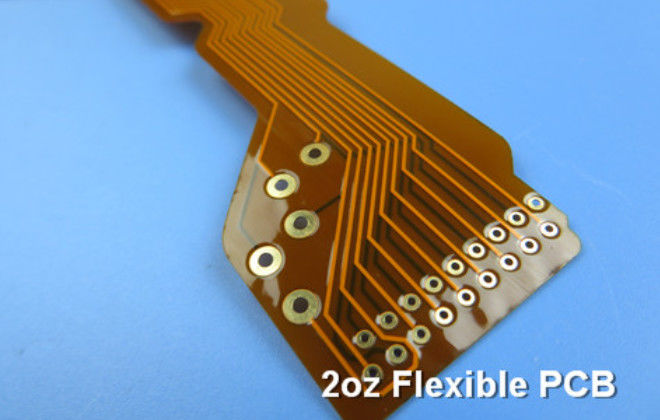

2 온스 플렉스 PCB

가요성 회로를 위한 공통 포일 두께는 우리집에 17.5, 35, 70과 105 μm (0.5, 1, 2와 3 온스.) 입니다.

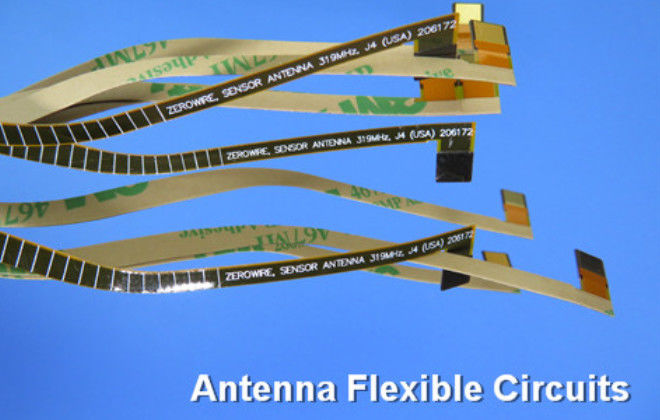

안테나 유연한 PCB

안테나 FPC 레이어 총수 : 단일층 두께 : 0.13 밀리미터 재료 : 접착제와 폴리이미드 RA 구리 구리 : 1 온스 표면가공도 : 침지 금 PI 경화제의 두께 : 0.2 밀리미터 다른 사람 : 3M 테이프

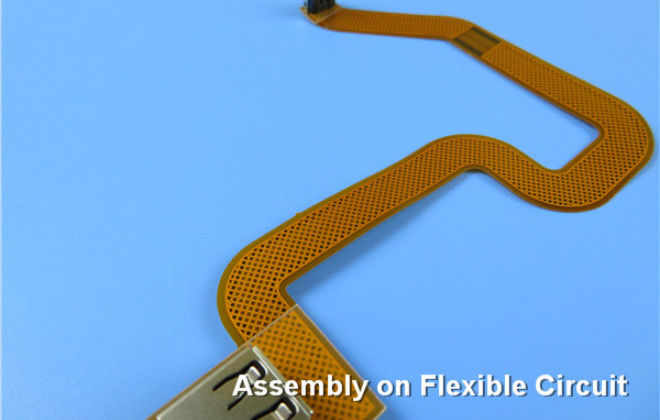

모이는 유연한 PCB

우리는 17년간 FPC 생산, 부품 조달과 SMD 조립에게 원 스톱 서비스를 제공하고 당신의 고객을 환영합니다.

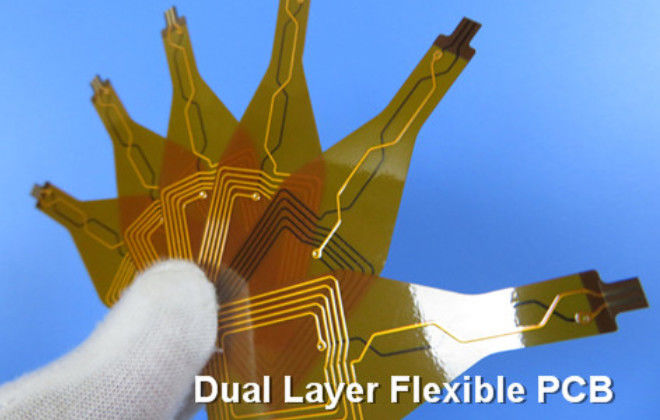

이중 레이어 FPC

비정은 단일층, 이중 레이어, 다층과 플렉스 리지드 이사회, 원형과 대량 생산을 포함하는 가요성 인쇄 회로 (FPC)를 공급하는 것에 전념합니다. 당신의 고객을 환영하세요.

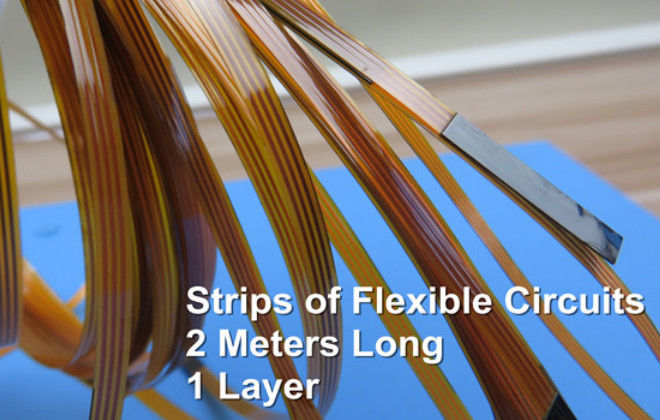

FPC 스트립

질문하세요 : 오랫동안 당신의 유연한 PCB는 어떻습니까? 응답하세요 : 2000 밀리미터 또는 2 미터.

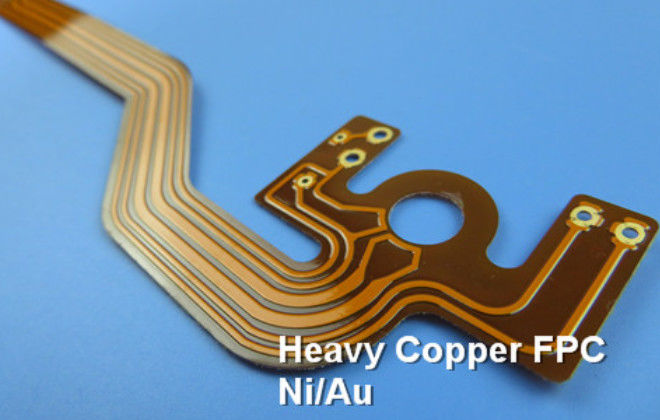

무거운 구리 플렉스 PCB

가요성 회로를 위한 더 커먼 포일 두께는 우리집에 17.5, 35, 70, 105μm (0.5, 1, 2, 3 온스.) 입니다.

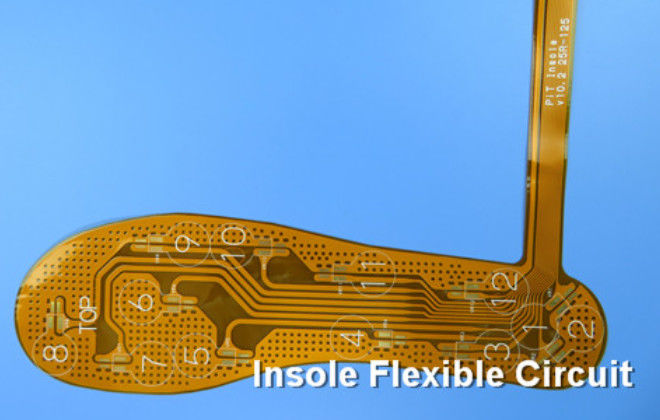

구두의 안창 플렉스 FPC

구두의 안창 스포츠를 위한 양면 배밀도 디스켓 FPC 290 X 198mm=1pcs 폴리이미드, RA 구리 1 온스 구리 노란 커버레이 | 하얀 오버레이 표면가공도 Ni / Au FR-4 경화제로 두꺼운 0.2 밀리미터

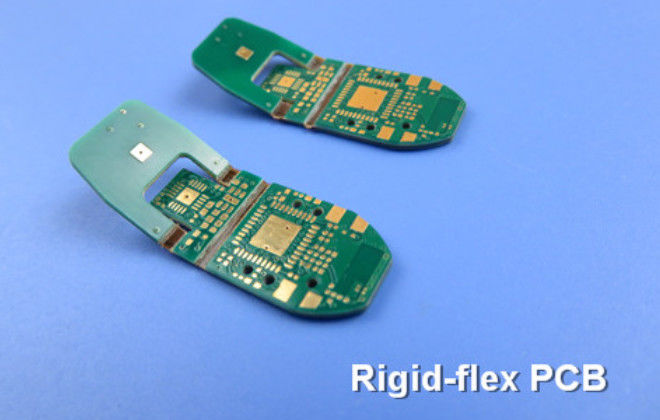

엄밀한 코드 PCB

리지드 플럭스 PCB는 리지드 보드와 가요성 회로의 조합입니다, 탄력적이어서 만들어지는 후자가 그들이 회사채 플리에 의하여 적층되는 리지드 보드 사이에 인터커넥팅합니다. 양쪽 끝은 리지드 보드입니다, 가요성 회로가 중간에 있습니다.

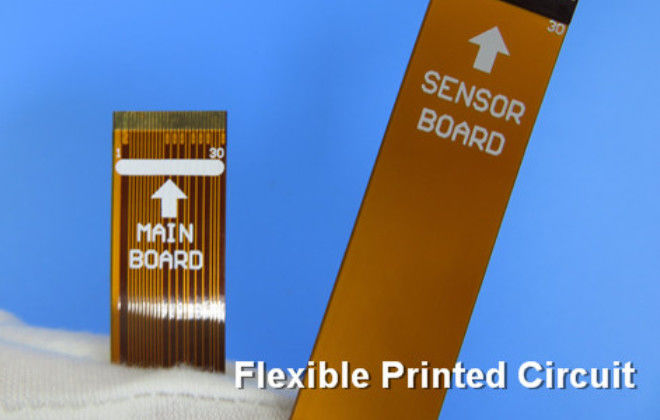

센서 FPC

비정은 단일층, 이중 레이어, 다층과 플렉스 리지드 이사회, 1 온스, 2 온스, 3 온스, 원형과 대량 생산을 포함하는 가요성 인쇄 회로 (FPC)를 공급하는 것에 전념합니다. 당신의 고객을 환영하세요.

1 2 3 4 5 6 7 8 9 10 11 12
Bicheng Electronics Technology Co., Ltd Bicheng Electronics Technology Co., Ltd Bicheng Electronics Technology Co., Ltd Bicheng Electronics Technology Co., Ltd Bicheng Electronics Technology Co., Ltd Bicheng Electronics Technology Co., Ltd Bicheng Electronics Technology Co., Ltd Bicheng Electronics Technology Co., Ltd Bicheng Electronics Technology Co., Ltd Bicheng Electronics Technology Co., Ltd Bicheng Electronics Technology Co., Ltd Bicheng Electronics Technology Co., Ltd
8 온스 알루미늄 PCB
구리 PCB
2 층 알루미늄 PCB
F4B DK2.65 고주파 PCB
하이브리드 PCB RO4003C와 FR-4는 결합했습니다
RT-35TC 고주파 PCB
RO4003C High Frequency PCB
Mixed PCB on RO4350B and FR-4
RT/duroid 5870 RF PCB
RT / 듀로이드 5880 RF PCB
RT / 듀로이드 6006 고주파 PCB
TLX-8 고주파 PCB

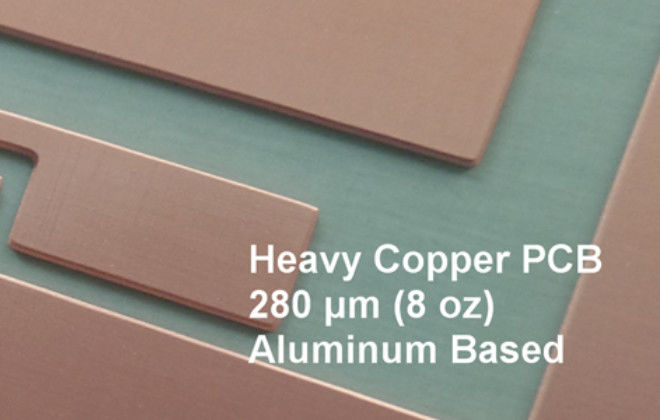

8 온스 알루미늄 PCB

무거운 구리 PCB는 후편 구리 박막과 초굵은 동박에 만들어집니다. 이 두께는 105 μm (≥ 3 온스) ~ 350 μm (≥ 10 온스)만큼 두꺼울 수 있습니다. 무거운 구리 PCB는 대부분고 전류 기판입니다. 그들은 2가지 대부분의 응용을 가지고 있습니다 : 1. 전력 공급 모듈 : 휴대 전자 제품, 네트워크 제품, 기지국 장비, 등. 2. 자동차 전자 부품 : 산업 제어, 전력 모듈, 등.

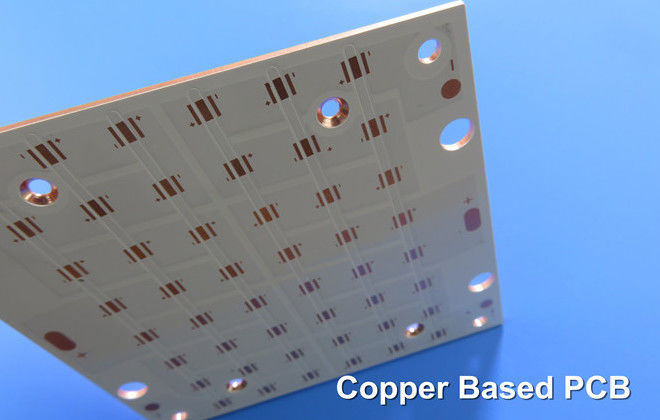

구리 PCB

구리 기반을 둔 PCB는 가장 팽창 금속 회로판 중 하나입니다, 열전도율이 알루미늄 기판과 철 기판, 높고 낮온도 변환의 초고주파 회로에 적합하, 지역과 정확성 통신 설비의 방열 보다 휠씬 더 좋습니다.

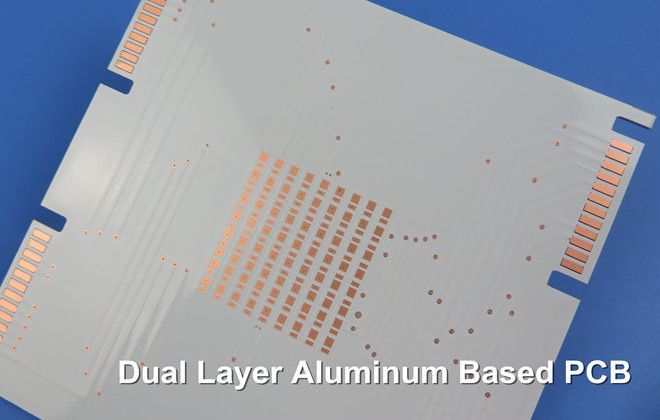

2 층 알루미늄 PCB

MCPCB의 역할은 빠르게 안정적이고 믿을 만하게 달려 고전력 전자 부분과 장치를 보증하기 위해 고출력 전자 부품과 장치에 의해 발생된 열을 이동시키는 것입니다.

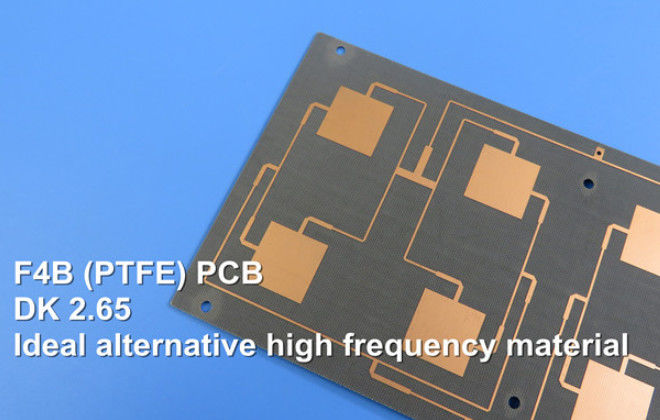

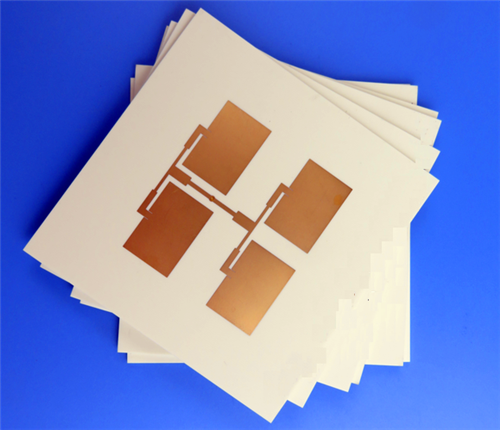

F4B DK2.65 고주파 PCB

F4B는 중국의 브랜드인 일련의 PTFE 기반을 둔 고주파 물질입니다. 그것은 항법, 레이더, 위성 통신, 4G 통신, 5G 통신과 기타 등등의 어플리케이션에서 가격과 품질에 장점을 갖늡니다.

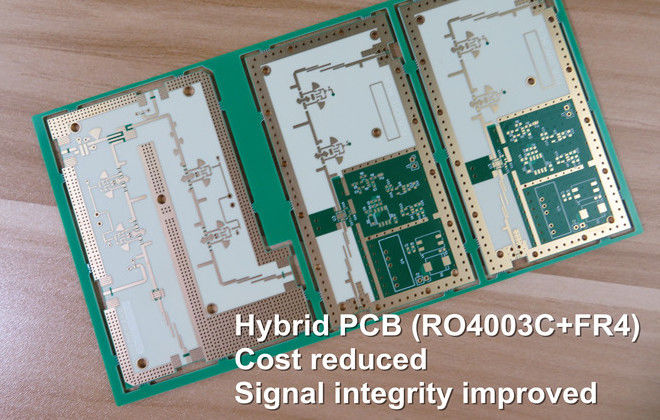

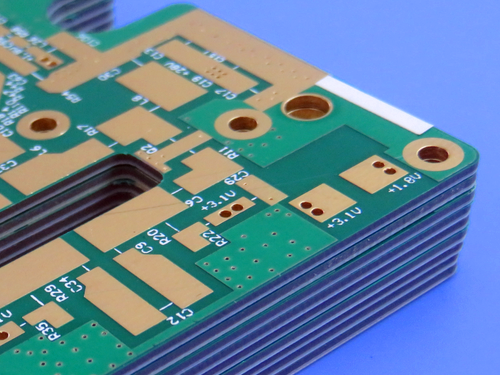

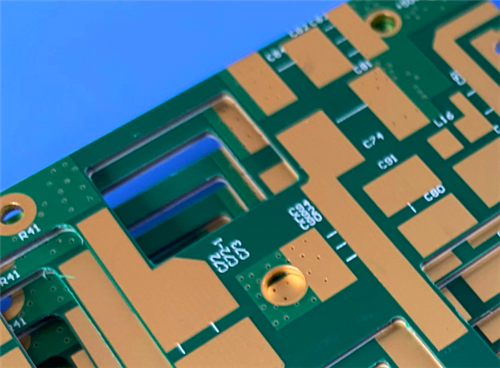

하이브리드 PCB RO4003C와 FR-4는 결합했습니다

하이브리드 PCB는 모든 저손실 소재와 적층 위에서 비용 감축을 위한 좋은 방법입니다. 그것의 신호 무결성 성능은 FR-4 보드 보다 향상되고 신호 손실이 또한 고주파로 감소됩니다.

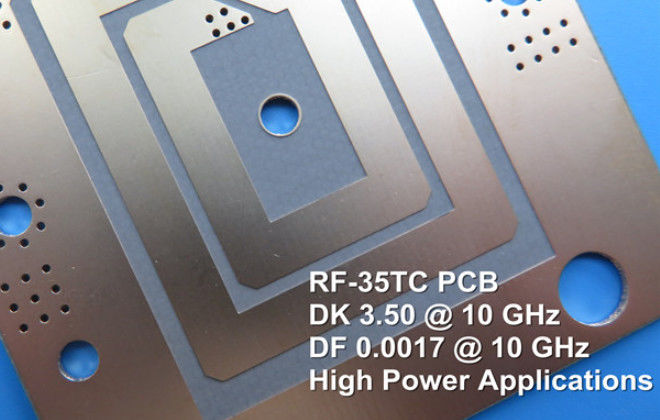

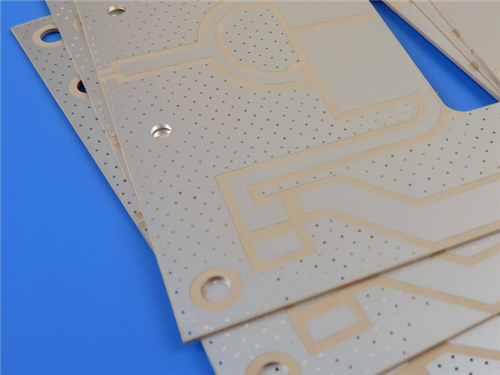

RT-35TC 고주파 PCB

RF-35TC PCB는 짜여지고 섬유 유리 직물의 매트릭스가 요업 채워진 PTFE 회로판으로 덧입힝습니다. 그것의 특수 세라믹 충전기 기술은 고열 전도성과 저소비 전력 팩터를 가능하게 합니다. 그것은 고출력 애플리케이션에 적합합니다. 예를 들면 1. 항공 우주용 부품 2. 안테나 3. 최고급 전력 증폭기. 4. 고전력 방송 시스템 5. 전원 분할기, 필터와 연결기

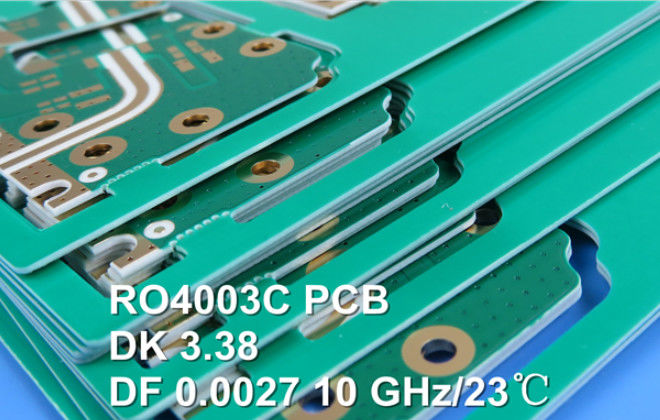

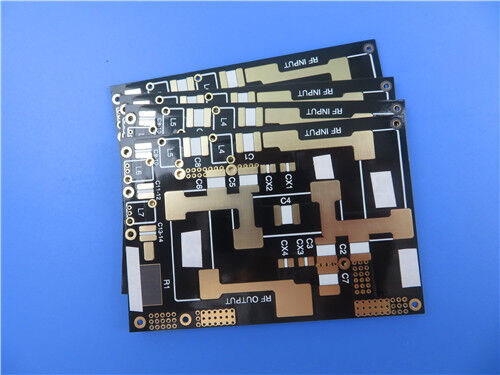

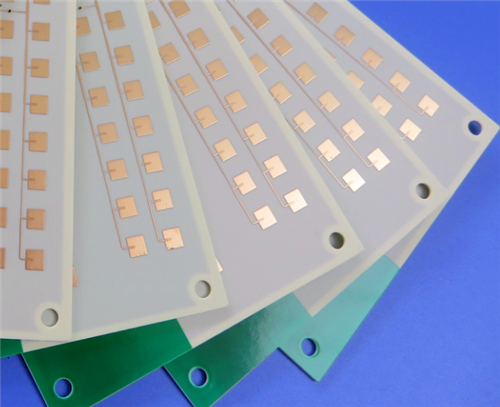

RO4003C High Frequency PCB

RO4003C PCBs are hydrocarbon ceramic filled laminates, not PTFE which are designed to offer superior high frequency performance. The typical applications are 1. Automotive Radar and Sensors 2. Cellular Base Station Antennas and Power Amplifiers 3. LNB’s for Direct Broadcast Satellites 4. RF filters 5. RF Identification Tags

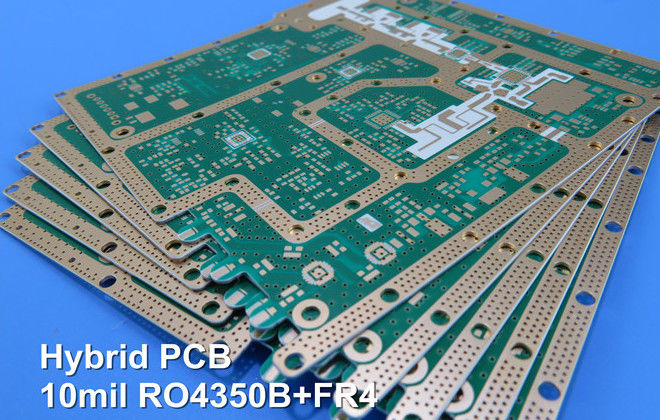

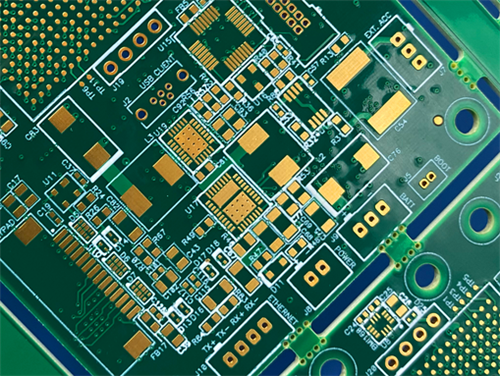

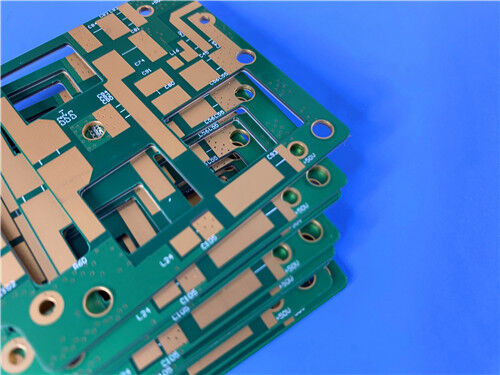

Mixed PCB on RO4350B and FR-4

Hybrid PCB is good way for COST reduction over stack-ups with all low loss material. Its signal integrity performance is improved than FR-4 board and signal loss is reduced at high frequency as well.

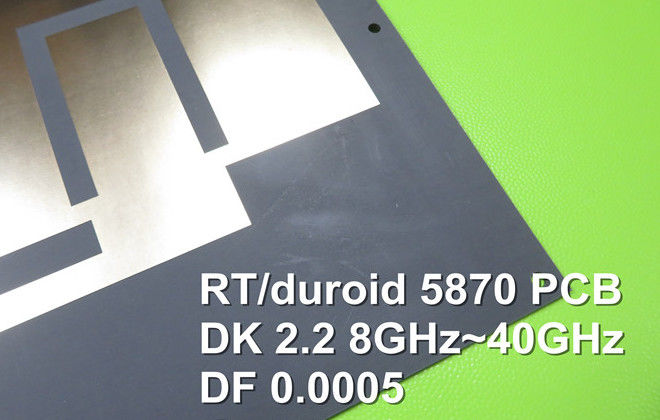

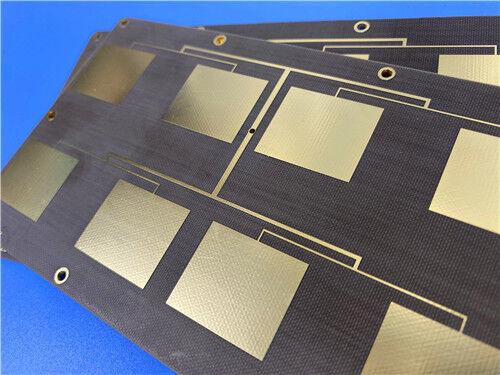

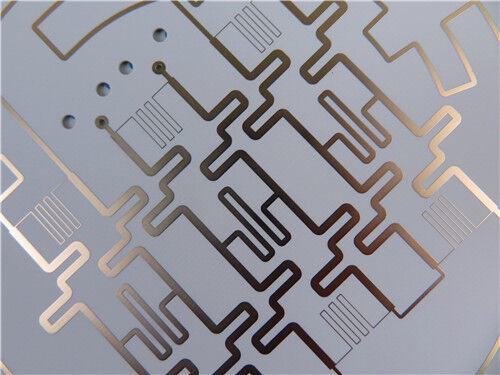

RT/duroid 5870 RF PCB

RT/duroid 5870 High Frequency PCBs are glass microfiber reinforced PTFE circuit boards which are designed for exacting stripline and microstrip circuit applications. They are typically used in Commercial Airline Broadband Antennas, Millimeter Wave Applications and Radar Systems etc.

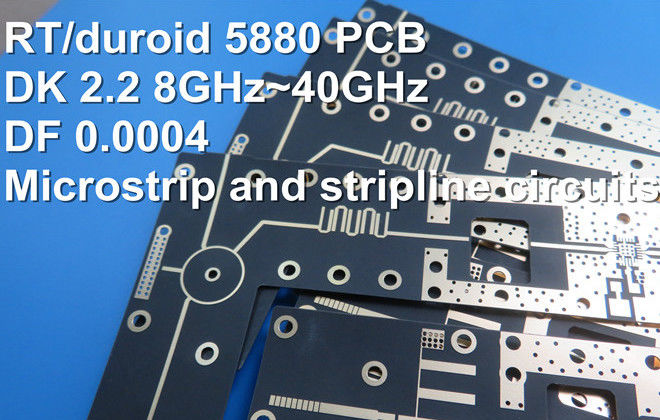

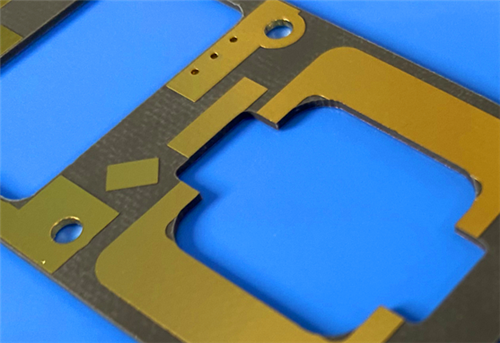

RT / 듀로이드 5880 RF PCB

RT / 듀로이드 5880 RF 전자 레인지 PCB는 유리 미세 섬유 강화된 PTFE 프린트 회로 기판입니다 .그들은 엄격한 스트립라인과 마이크로 스트립 회로 애플리케이션을 위해 설계됩니다. 약간의 전형적인 애플리케이션 : 유도 시스템 밀리미터파 애플리케이션 디지털 라디오 안테나를 가리키기 위해 지적하세요 레이더 시스템

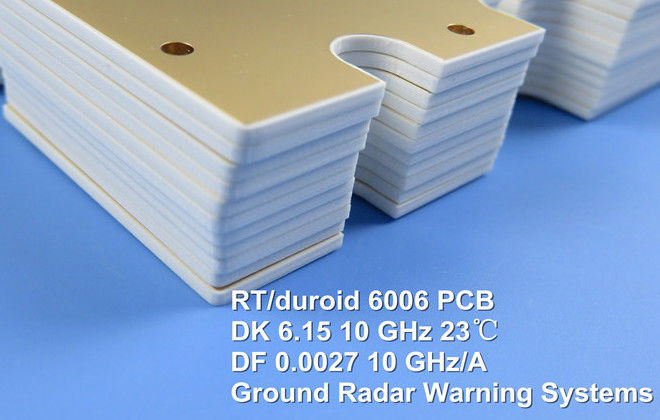

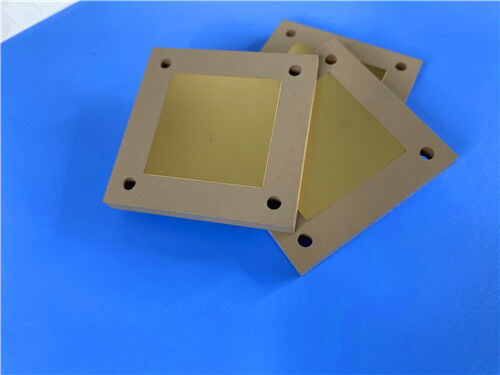

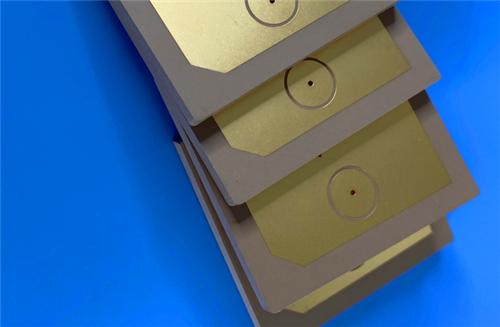

RT / 듀로이드 6006 고주파 PCB

RT / 듀로이드 6006 고주파 PCB는 세라믹에 구축됩니까?PTFE 복합체. 그들은 6.15의 단단한 유전 상수 값으로 이용 가능합니다. 로저스 6006 PCB는 좋은 열 기계적인 안정성, 저수분 흡수와 단단한 두께 조종을 가지고 있습니다. 약간의 전형적인 애플리케이션 : 1. 항공기 공중 충돌 회피 시스템 2. 지상레이더 경고 시스템 3. 패치 안테나 4. 전력 증폭기 5. 위성 통신 시스템

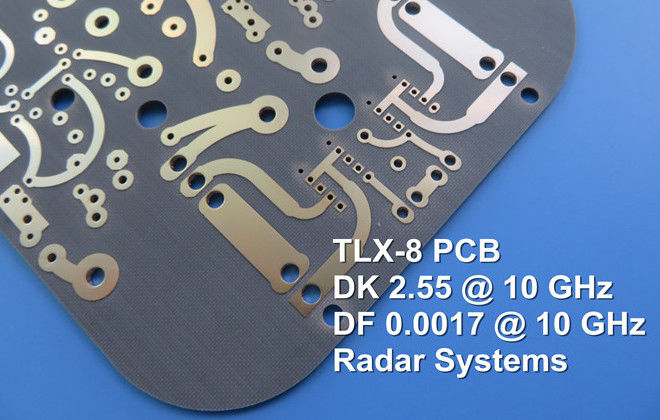

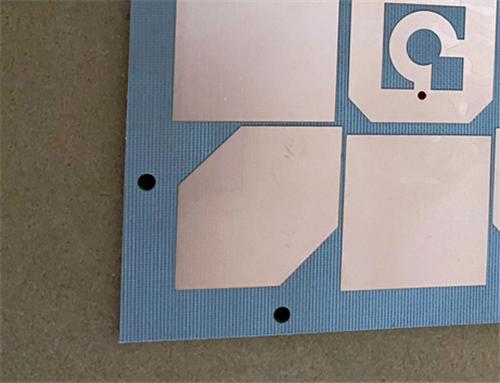

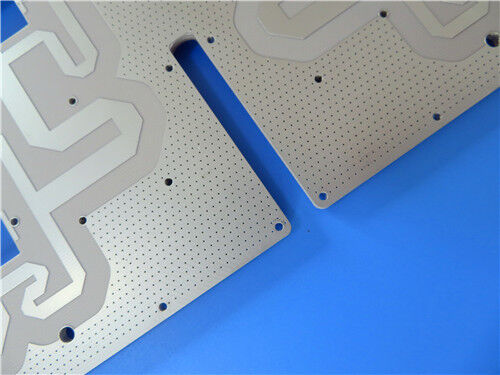

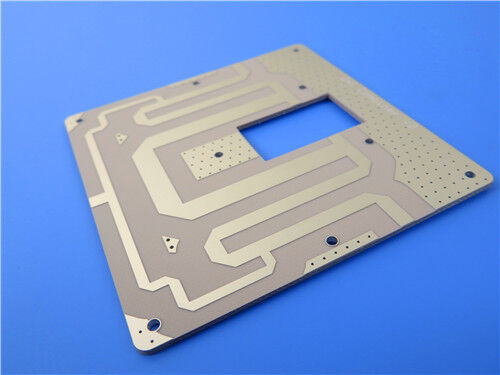

TLX-8 고주파 PCB

TLX-8 PCB는 레이더 시스템, 이동통신사, 전자 레인지 시험 장비, 마이크로파 전송 기기와 RF 부품의 용도에 이상적인 PTFE 섬유 유리 회로판입니다. 그것은 낮은 레이어 총수 전자 레인지 디자인에 적합합니다.

  • 생산 라인

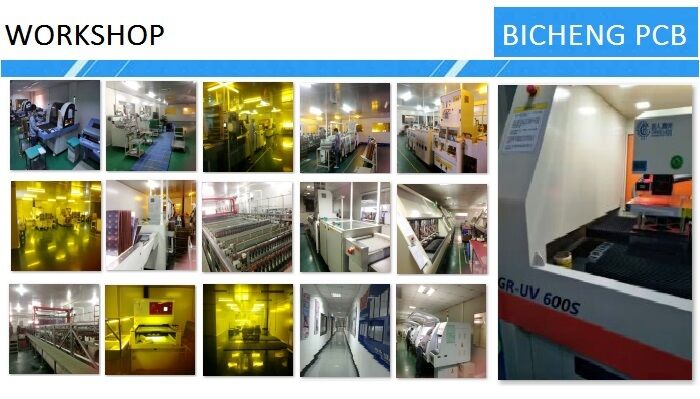

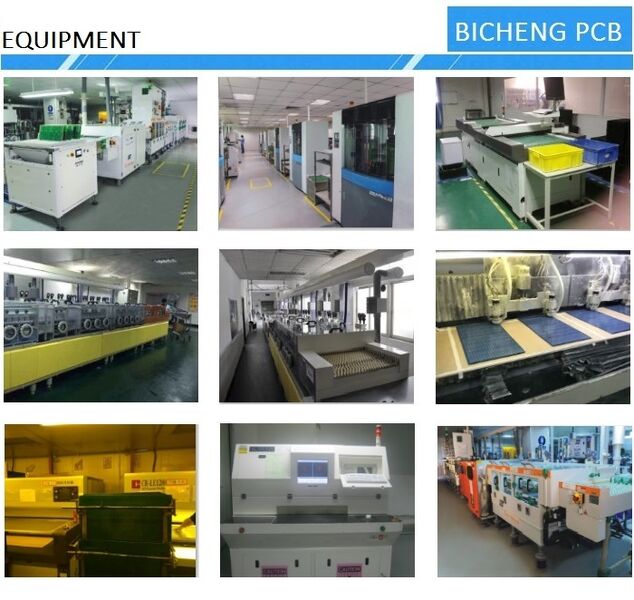

    Bicheng Electronics Technology Co., Ltd 공장 생산 라인 0



    비정 전자는 센즈헨과 치안멘에 위치하는 두개의 주요 생산 베이스를 가집니다. 센즈헨 공장은 300명의 근로자와 출력 PCB 위에서 달 당 10000 평방미터 이상을 가지고 있습니다. 센즈헨 공장은 단기거래, 원형에 주력하는 브랜드 뉴고 소용적 생산입니다.



    치안멘 공장은 대량 생산 크기를 위해 설계되는 약 15,000 평방미터를 커버하는 두 새로운 산업 건축물을 가지고 있습니다. 아주 새로운 자동화된 장비는 이스라엘과 독일인 일본과 타이완 지역으로부터 도입됩니다. 2-10 층을 위한 치안멘 공장의 출력은 달마다 30000 평방미터에 달려있습니다. 치안멘 시설의 토대는 가정적으로 그리고 전세계에 최고급 PCB를 공급하기 위해 우리의 능력을 증가시킵니다.



    우리의 사업은 전세계에 향하고 있습니다. 32 층, 플렉스 리지드 조합, 무거운 구리, 고주파 고속도, HDI와 기타 유형에 다층 기판을 은폐하면서, 비정은 강하고 다양한 PCB 제품을 갖.



    우리는 정밀품, 고객들의 가치 창조로, 뛰어난 다양화된 PCB 공급이 되고 직원을 위한 미래를 만드는 것에 전념합니다.









  • OEM / ODM

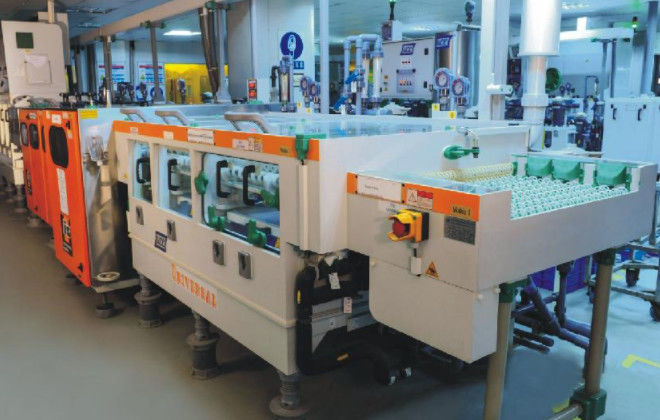

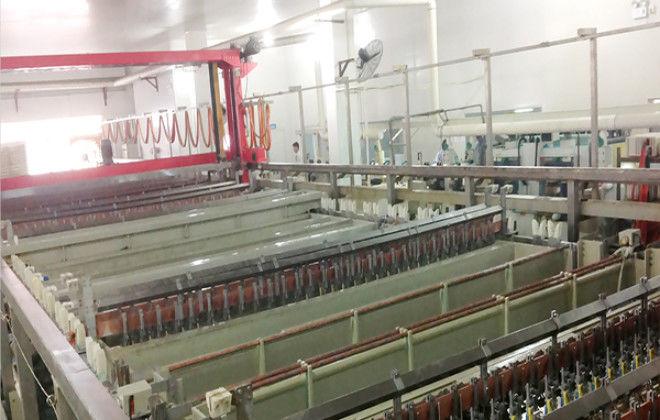

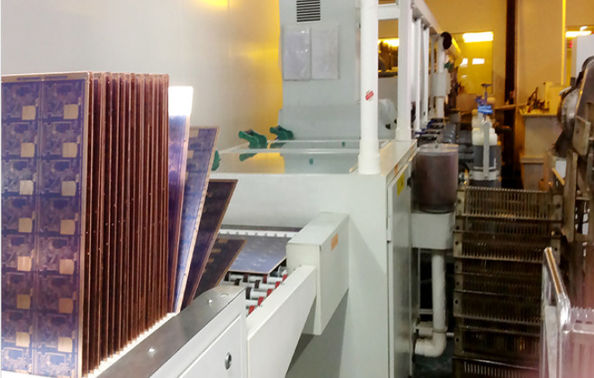

    인쇄 회로 기판 패턴 도금

    Bicheng Electronics Technology Co., Ltd 공장 생산 라인 0

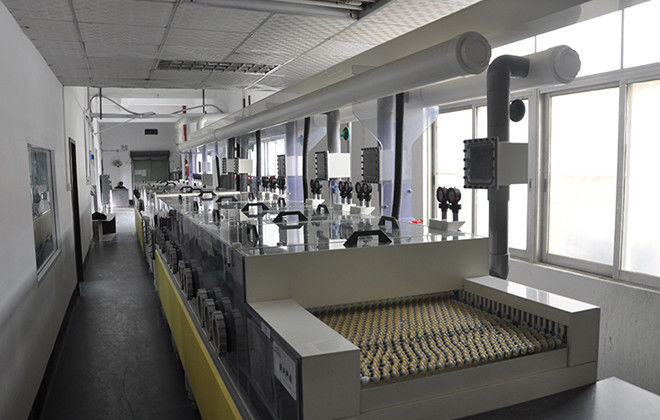

    PCB 세정

    Bicheng Electronics Technology Co., Ltd 공장 생산 라인 1





    발달하기

    Bicheng Electronics Technology Co., Ltd 공장 생산 라인 2





  • R & D에



    제조의 설계를 하세요

    연속물 부정. 절차 항목 제조 능력
    대 용적 <100 m="">(S) 중앙 크기 <10 m="">(S) 원형(S)
    1 인너 레이어 (18um, 35 um, 70 um 기타 등등은 끝난 구리입니다. 구리여 언급되고 완성되지 않으면 1 온스는 디폴트 값입니다) 레이어의 Min.isolation 0.1 밀리미터 0.1 밀리미터 0.06 밀리미터
    2 Min.track과 간격 5/5 밀리리터(18um) 4/4 밀리리터(18um) 3/3.5 밀리리터(18um)
    3 5/5 밀리리터(35um) 4/4 밀리리터(35um) 3/4 밀리리터(35um)
    4 7/9 밀리리터(70um) 6/8 밀리리터(70um) 6/7 밀리리터(70um)
    5 9/11 밀리리터(105um) 8/10 밀리리터(105um) 8/9 밀리리터(105um)
    6 13/13 밀리리터(140um) 12/12 밀리리터(140um) 12/11 밀리리터(140um)
    7 드릴부터 관리인까지 Min.distance 4 층 10 mil,6 층 10 mil,8-12 층 12 밀리리터 4 층 8 mil,6 층 8 mil,8-12 층 10 mil,14-20 층 14 mil,22-32 층 18 밀리리터 4 층 6 mil,6 층 6 mil,8-14 층 8 mil,16-22 층 12 mil,24-32 층 14 밀리리터
    8 인너 레이어 위의 4 층 10 mil(35um),≥6 층 14 밀리리터(35um) 4 층 8 mil(35um),≥6 층 12 밀리리터(35um) 4 층 6 mil(35um),≥6 층 10 밀리리터(35um)
    9 인너 레이어 절연 링 폭(분) 10 밀리리터 (35um) 8 밀리리터 (35um) 6 밀리리터 (35um)
    10 Min.via 패드 직경 20 밀리리터 (35um) 16 밀리리터 (35um) 16 밀리리터 (35um)
    11 민. 보드 에지부터 관리인 (어떤 구리 노출된) (인너 레이어)까지 거리 14 밀리리터(35um) 12 밀리리터(35um)) 8 밀리리터(35um)
    12 최대 구리 중량 (인너 레이어와 외층) 3 항공 회사 코드 (105 um) 4 항공 회사 코드 (140 um) 6 항공 회사 코드 (210 um)
    13 양쪽에 다른 동박으로 공동을 만드세요 / 18/35,35/70 um 18/35,35/70 um
    14 라미네이팅 적층 두께에 대한 허용한도 ±10% PCB 두께 ±10% PCB 두께 ±8% PCB 두께
    15 최대 적층 두께 4.0 밀리미터 6.0 밀리미터 7.0 밀리미터
    16 박판 제품 정렬 정확도 ≤±5 밀리리터 ≤±4 밀리리터 ≤±4 밀리리터
    17 드릴 (18um, 35 um, 70 um 기타 등등은 끝난 구리입니다. 구리여 언급되고 완성되지 않으면 1 온스는 디폴트 값입니다) Min.drill 비트 직경 0.2 밀리미터 0.2 밀리미터 0.2 밀리미터
    18 Min.slot 라우터 지름 0.60 밀리미터 0.60 밀리미터 0.60 밀리미터
    19 PTH 슬롯의 Min.tolerance ±0.15mm ±0.15mm ±0.1mm
    20 Max.aspect 비율 1:08 1:12 1:12
    21 홀 허용한도 ±3mil ±3mil ±3mil
    22 공간의를 통해에게를 통해 6 밀리리터 (똑같은 네트 ),12mil (다른 네트) 6 밀리리터 (똑같은 네트 ),14mil (다른 네트) 4 밀리리터 (똑같은 네트 ),12mil (다른 네트)
    23 부품구멍에 대한 부품구멍의 공간 12 밀리리터 (똑같은 네트 ),16mil (다른 네트) 12 밀리리터 (똑같은 네트 ),16mil (다른 네트) 10 밀리리터 (똑같은 네트 ),14mil (다른 네트)
    24 에칭 Min.width of etching logo 10 mil(18um),12 밀리리터 (35um),12 밀리리터(70um) 8 mil(18um),10mil(35um),12 밀리리터(70um) 6 mil(18um),8 밀리리터(35um), 12mil(70um)
    25 에치팩터 1.6-2.2 1.6-2.2 1.6-2.2
    26 외층 (18um, 35 um, 70 um 기타 등등은 끝난 구리입니다. 구리여 언급되고 완성되지 않으면 1 온스는 디폴트 값입니다) Min.via 패드 직경 20 밀리리터 16 밀리리터 16 밀리리터
    27 Min.BGA 패드 직경 12 밀리리터 12 밀리리터 10 밀리리터
    28 Min.track과 간격 5/5 밀리리터(18um) 4/4 밀리리터(18um) 3/3.5 밀리리터(18um)
    5/5 밀리리터(35um) 4/4 밀리리터(35um) 3/4 밀리리터(35um)
    7/9 밀리리터(70um) 6/8 밀리리터(70um) 6/7 밀리리터(70um)
    9/11 밀리리터(105um) 8/10 밀리리터(105um) 8/9 밀리리터(105um)
    13/13 밀리리터(140um) 12/12 밀리리터(140um) 12/11 밀리리터(140um)
    29 최소 그리드 10/10 밀리리터(35um) 8/8 밀리리터(35um) 4/8 밀리리터(35um)
    30 Min.space (패드에 대한 관리인, 패드에 대한 패드) 6 밀리리터(18um) 5 밀리리터(18um) 4 밀리리터(18um)
    6 밀리리터(35um) 5 밀리리터(35um) 4 밀리리터(35um)
    9 밀리리터(70um) 8 밀리리터(70um) 7 밀리리터(70um)
    11 밀리리터(105um) 10 밀리리터(105um) 9 밀리리터(105um)
    13 밀리리터(140um) 12 밀리리터(140um) 11 밀리리터(140um)
    31 솔더 마스크 (18um, 35 um, 70 um 기타 등등은 끝난 구리입니다. 구리여 언급되고 완성되지 않으면 1 온스는 디폴트 값입니다) 플러그를 거쳐 최대이 지름 0.5 밀리미터 0.5 밀리미터 0.5 밀리미터
    32 Min.width of solder mask bridge 그린 :5 밀리리터(35um) 그린 :4 밀리리터(35um) 그린 :4 밀리리터(35um)
    33 노랑색 :5 밀리리터(35um) 노랑색 :4 밀리리터(35um) 노랑색 :4 밀리리터(35um)
    34 청색 :5 밀리리터(35um) 청색 :4 밀리리터(35um) 청색 :4 밀리리터(35um)
    35 검정색 :6 밀리리터(35um) 검정색 :6 밀리리터(35um) 검정색 :6 밀리리터(35um)
    36 백색 :6 밀리리터(35um) 백색 :6 밀리리터(35um) 백색 :6 밀리리터(35um)
    37 매트의 모두 :6 밀리리터 매트의 모두 :6 밀리리터 매트의 모두 :6 밀리리터
    38 그린 :5 밀리리터(70um) 그린 :4 밀리리터(70um) 그린 :4 밀리리터(70um)
    39 노랑색 :5 밀리리터(70um) 노랑색 :4 밀리리터(70um) 노랑색 :4 밀리리터(70um)
    40 청색 :5 밀리리터(70um) 청색 :4 밀리리터(70um) 청색 :4 밀리리터(70um)
    41 검정색 :6 밀리리터(70um) 검정색 :6 밀리리터(70um) 검정색 :6 밀리리터(70um)
    42 백색 :6 밀리리터(70um) 백색 :6 밀리리터(70um) 백색 :6 밀리리터(70um)
    43 솔더 마스크를 여세요 4 밀리리터(35um) 4 밀리리터(35um) 3 밀리리터(35um)
    44 솔더 마스크 적용 범위 4 밀리리터(35um) 4 밀리리터(35um) 3 밀리리터(35um)
    45 Min.width of solder mask text 9 밀리리터(35um) 9 밀리리터(35um) 8 밀리리터(35um)
    46 솔더 마스크의 Min.thickness 9 um(35um) 9 um(35um) 9 um(35um)
    47 솔더 마스크의 Max.thickness 30 um(35um) 30 um(35um) 30 um(35um)
    48 실크 스트린 Min.width of silkscreen text 6 밀리리터 6 밀리리터 5 밀리리터
    49 Min.height of silkscreen text 35 밀리리터 35 밀리리터 30 밀리리터
    50 실크 스트린부터 패드까지 Min.space 6 밀리리터 6 밀리리터 5 밀리리터
    51 실크 스트린의 컬러 하얗고 검고 노랗습니다
    52 탄소 잉크 탄소 잉크는 관리인 또는 패드를 커버합니다 14 밀리리터 13 밀리리터 12 밀리리터
    53 탄소 잉크부터 패드까지 중간 거리 12 밀리리터 11 밀리리터 10 밀리리터
    54 벗길 수 있는 마스크 벗길 수 있는 마스크는 관리인 또는 패드를 커버합니다 8 밀리리터 7 밀리리터 6 밀리리터
    55 벗길 수 있는 마스크부터 패드까지 Min.distance 14 밀리리터 13 밀리리터 12 밀리리터
    56 실크-스크린 방법의 Max.via-플러그 2.0 밀리미터 2.0 밀리미터 2.0 밀리미터
    57 맥스. 플러그를 거쳐 알루미늄 포일법의 4.5 밀리미터 4.5 밀리미터 4.5 밀리미터
    58 표면가공도 ENIG의 니켈의 두께 3-5um 3-5um 2-6.35um
    59 ENIG의 금의 두께 0.05-0.1um
    60 골드 핑거의 니켈의 두께 3-5um
    61 골드 핑거의 금의 두께 0.1-1.27um
    62 HASL의 주석의 두께 2.54-6.35um
    63 OSP의 두께 0.2-0.5um
    64 침적식 주석의 주석의 두께 0.2-0.75um
    65 이머젼 실버의 은의 두께 0.15-0.75um
    66 콘투어 절차 콘투어 절차의 방법 CNC 분쇄, V-커트, 탈옥 도청, 탈옥 홀, 펀칭
    67 최소 라우터 0.8 밀리미터
    68 윤곽의 Min.tolerance ±0.15mm ±0.13mm ±0.1mm
    69 윤곽 (어떤 구리 노출)을 분쇄하는 Min.distance 12 밀리리터 10 밀리리터 8 밀리리터
    70 V-커트의 각 20、30、45、60 ±5 급
    71 V-커트의 대칭성의 급 ±6mil ±5mil ±4mil
    72 V-커트의 잔류 두께에 대한 허용한도 ±6mil ±5mil ±4mil
    73 골드 핑거의 첨부 각에 대한 허용한도 ±5 급 ±5 급 ±5 급
    74 골드 핑거의 베벨 가장자리의 잔류 두께에 대한 허용한도 ±5mil ±5mil ±5mil
    75 내부 코너의 민 반지름 0.4 밀리미터
    76 민. 모서리부터 V-커트 (어떤 구리 노출)까지 거리 18 밀리리터 (1.6mm 두께, 20 급 V 홈 커터) 14 밀리리터 (1.6mm 두께, 20 급 V 홈 커터) 12 밀리리터 (1.6mm 두께, 20 급 V 홈 커터)
    77 20 밀리리터 (1.6mm 두께, 30 급 V 홈 커터) 18 밀리리터 (1.6mm 두께, 30 급 V 홈 커터) 16 밀리리터 (1.6mm 두께, 30 급 V 홈 커터)
    78 24 밀리리터 (1.6mm 두께, 45 급 V 홈 커터) 22 밀리리터 (1.6mm 두께, 45 급 V 홈 커터) 20 밀리리터 (1.6mm 두께, 45 급 V 홈 커터)
    79 30 밀리리터 (1.6mm 두께, 60 급 V 홈 커터) 28 밀리리터 (1.6mm 두께, 60 급 V 홈 커터) 26 밀리리터 (1.6mm 두께, 60 급 V 홈 커터)
    80 특별한 허용한도 날아다니는 프로브 시험의 판 두께 0.6-4.0mm
    81 날아다니는 프로브 시험의 패널 사이즈 Size≤900X600mm, 작은 사이즈는 제조 순서를 통하여 보상될 수 있습니다
    82 정착물 검사 방법의 패널 사이즈 Size≤460X380mm, 작은 사이즈는 제조 순서를 통하여 보상될 수 있습니다
    83 정착물 검사 방법의 판 두께 0.4-6.0mm
    84 가압 접합 홀에 대한 허용한도 ±2mil
    85 NPTH에 대한 허용한도 ±2mil
    86 PCB 두께에 대한 허용한도 1.0mm≥PCB 두께, 허용한도 ±0.1mm ;1.0mm≤PCB 두께, 허용한도 ±10%
    87 원추형으로 넓힌 홀의 깊이에 대한 허용한도 ±0.2mm
    88 블라인드 슬롯에 대한 깊이 허용한도 ±0.2mm
    89 최대 출하 사이즈 Size≤1200X600mm (양측 사이드, 요구된 어떤 검사)
    90 Size≤1000X600mm (다층, 요구된 어떤 테스트)
    91 최소 출하 사이즈 10X10mm
    92 HASL의 PCB 두께 0.8-3.0mm (홀이 0.5 밀리미터 덜 있는 플러그를 거쳐 또는 마스크 텐트를 사용하세요)
    93 HASL PCB 사이즈 Size≤600X460mm
    94 PCB 두께 0.15-7.0mm
    95 V형 홈의 깊이 0.8-3.2mm
    96 비-연속적 V 홈의 거리 ≥7mm
    97 맥스. 드릴경 Size≤6.5mm (반대편 구경 또는 라우터가 6.5 밀리미터, Min.tolerance ±0.1mm 보다 더 홀을 위해 사용될 것입니다)
    98 맥스. 송곳 지름 Size≤6.5mm 송곳은 사용된 평바닥확공드릴 또는 라우터) 일 수 있습니다
    99 사각의 거리 Size≥11mm Size≥5mm Size≥5mm
    100 벗길 수 있는 마스크의 두께 0.2-1.5mm ±0.15mm
