SMT 인쇄 회로 판 어셈블리 땜납 페이스트 스텐실 | PCB 스텐실 레이저는 조각과 이렉트로 폴리싱으로 절단했습니다

모크:	1 PC
가격:	USD9.99-99.99
표준 포장:	진공 bags+Cartons
배달 기간:	8-9 작업 일
지불 방법:	전신환
공급 능력:	달 당 5000 PC

세부 정보 정보

제품 설명

자세한 정보

원래 장소

브랜드 이름

Bicheng

UL, ISO9001, IATF16949

모델 번호

BIC-956.V1.0

스텐레스 스틸 심

스텐슬 크기:

370 밀리미터 Ｘ 470 밀리미터, 420 밀리미터 Ｘ 520 밀리미터, 550 밀리미터 Ｘ 650 밀리미터

포일 간격:

0.05 밀리미터, 0.06 밀리미터, 0.08 밀리미터, 0.1 밀리미터, 0.12 밀리미터, 0.15 밀리미터, 0.18 밀리미터, 0.2 밀리미터

조각과 이렉트로 폴리싱

강조하다:

0.1mm Laser Cut Solder Paste Stencils

UL Laser Cut Solder Paste Stencils

0.1mm Circuit Board Stencil

제품 설명

SMT PCB Assembly Solder Paste Stencil | PCB Stencil Laser Cut

1.1 General description

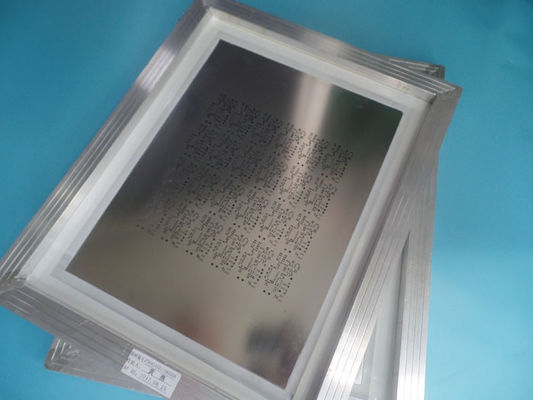

This is a type of solder paste SMT stencil (100% laser cut) built on 0.1mm stainless steel foil with aluminum frame 420 mm x 520 mm x 20mm dimension. It’s fabricated per IPC 7525A using supplied Gerber data, squeegee area locating in the center. Fiducal marks are through holes to suit for the SMT machine. It’s packed with KK carton (hard card) and usually 2 stencils are packed for shipment.

1.2 Features and benifits

The data file is used directly to produce and reduce the error rate;

The opening position accuracy of SMT template is very high: the whole process error is ≤ ±4 μ m;

The opening of SMT template has geometric figure, which is advantageous to the printing and forming of tin paste;

Engineering design prevents problems from occurring in pre production;

Team with passion, discipline, responsibility and honesty;

Door to door shipment service;

More than 15 years of experience;

Hassle-free, one-to-one after-sales service;

1.3 Applications

SMD package such as PLCC,QFP,0402,0201,BGA,Flip Chip.

1.4 Parameter and data sheet

Dimension:	370mm x 470mm, 420mm x 520mm, 550mm x 650mm
Structure	Stencil foils with aluminum frame
Base material	Stainless steel shim
Foil Thickness	0.05mm, 0.06mm, 0.08mm, 0.1mm, 0.12mm, 0.15mm, 0.18mm, 0.2mm
Aperture configured	Laser cut
Appearance	Engraving and electro polishing
Fiducial mark	Through hole
Service area:	Worldwide
Quantity of open pads:	1421
Advantages:	a) High precision dimension; b) Good shape on the window; c) Hole wall is smoother.
Application:	CSP, BGA, 0.5mm QFP etc. package

1.5 Opening Holes Design for SMT Stencil

Component Type	Pitch	Soldering Width	Soldering Length	Opening Width	Opening Length	Shim Thickness
PLCC	1.27mm	0.65mm	2.00mm	0.60mm	1.95mm	0.15-0.25mm
QFP	0.635mm	0.35mm	1.50mm	0.32mm	1.45mm	0.15-0.18mm
QFP	0.50mm	0.254-0.33mm	1.25mm	0.22-0.25mm	1.20mm	0.12-0.15mm
QFP	0.40mm	0.25mm	1.25mm	0.20mm	1.20mm	0.10-0.12mm
QFP	0.30mm	0.20mm	1.00mm	0.15mm	0.95mm	0.07-0.12mm
0402		0.50mm	0.65mm	0.45mm	0.60mm	0.12-0.15mm
0201		0.25mm	0.40mm	0.23mm	0.35mm	0.07-0.12mm
BGA	1.27mm	0.80mm		0.75mm	0.75mm	0.15-0.20mm
BGA	1.00mm	0.38mm		0.35mm	0.35mm	0.10-0.12mm
BGA	0.50mm	0.30mm		0.28mm	0.28mm	0.07-0.12mm
Flip Chip	0.25mm	0.12mm	0.12mm	0.12mm	0.12mm	0.08-0.10mm
Flip Chip	0.20mm	0.10mm	0.10mm	0.10mm	0.10mm	0.05-0.10mm

SMT 인쇄 회로 판 어셈블리 땜납 페이스트 스텐실 | PCB 스텐실 레이저는 조각과 이렉트로 폴리싱으로 절단했습니다 3
