스텐레스 스틸 심 0.12 밀리미터 PCB SMT 스텐실 520x420mm 알루미늄 명성

모크:	1 PC
가격:	USD9.99-99.99
표준 포장:	진공 bags+Cartons
배달 기간:	8-9 작업 일
지불 방법:	전신환
공급 능력:	달 당 5000 PC

세부 정보 정보

제품 설명

자세한 정보

원래 장소

브랜드 이름

Bicheng

UL, ISO9001, IATF16949

모델 번호

BIC-959.V1.0

스텐레스 스틸 심

스텐슬 크기:

520 Ｘ 420 밀리미터 =1 PCS

포일 간격:

0.12mm

조각과 이렉트로 폴리싱

강조하다:

520x420mm PCB SMT Stencil

0.12mm PCB SMT Stencil

0.12mm Mini SMT Stencil

제품 설명

PCB SMT 스텐실은 알루미늄 명성으로 520 Ｘ 420 밀리미터를 토대로 했습니다

1.1 일반 설명

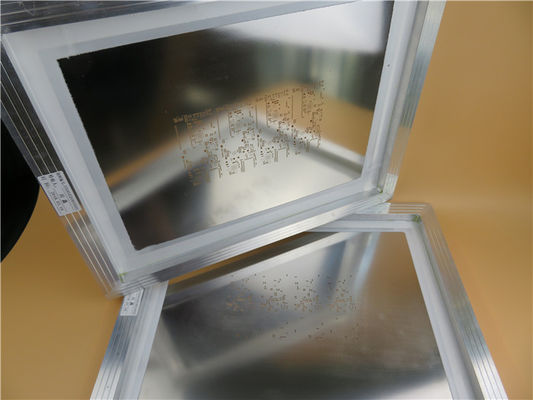

이것은 420 밀리미터 Ｘ 520 밀리미터 Ｘ 20 밀리미터 차원으로 0.12 밀리미터 스테인리스 스틸박에 구축된 일종의 레이저 절단 SMT 스텐실입니다. 그것은 센터에서 공급된 거버 데이터, 스퀴지 지역 로케이팅을 사용하여 IPC 7525A마다 제조됩니다. 피뒤칼 표시에서 4 옆은 SMT 기계에 적합하기 위해 관통 홀입니다. 그것은 (하드 카드) KK 통으로 싸여지고 보통 2 스텐실이 출하를 위해 싸여집니다.

1.2 특징과 수익

데이터 파일은 오류율을 생산하고 감소시키는데 직접적으로 사용됩니다 ;

SMT 템플릿의 공석 정확도는 매우 높습니다 : 전체 공정 에러는 ≤ ±4 μ Ｍ입니다 ;

SMT 템플릿의 개시는 기하학적 그림을 가지고 있으며, 그것이 주석 붙여넣기의 프린팅과 형성에 이익이 됩니다 ;

ISO9000은 공장을 제조하는 것 증명했습니다 ;

12 시간 인용 ;

빠른 생산 소요 시간 : 1-2 일 ;

원형과 적은 실행 양을 위한 저비용인 어떤 MOQ ;

1.3 애플리케이션

PLCC, QFP,0402,0201, BGA, 플립 침과 같은 SMD 패키지.

1.4 매개 변수와 데이터 시트

차원 :	520 Ｘ 420 밀리미터 =1 PCS
구조	스텐실은 알루미늄 프레임으로 좌절시킵니다
기재	스텐레스 스틸 심
포일 두께	0.12 밀리미터
개구는 배열했습니다	레이저 절단
출현	조각과 이렉트로 폴리싱
피듀셜 마크	관통 홀
서비스 지역 :	전세계에
열린 패드의 양 :	1124
장점 :	a) 고 정밀도 차원 ; b) 기간 위의 좋은 상태 ; c) 구멍 벽은 평활기입니다.
애플리케이션 :	CSP, BGA, 0.5 밀리미터 QFP 기타 등등 패키지

1.5 개구 구멍은 스텐실의 설계를 합니다

컴포넌트 형식	피치	납땜 폭	납땜 길이	개구폭	개방 길이	쐐기 두께
PLCC	1.27 밀리미터	0.65 밀리미터	2.00 밀리미터	0.60 밀리미터	1.95 밀리미터	0.15-0.25mm
QFP	0.635 밀리미터	0.35 밀리미터	1.50 밀리미터	0.32 밀리미터	1.45 밀리미터	0.15-0.18mm
QFP	0.50 밀리미터	0.254-0.33mm	1.25 밀리미터	0.22-0.25mm	1.20 밀리미터	0.12-0.15mm
QFP	0.40 밀리미터	0.25 밀리미터	1.25 밀리미터	0.20 밀리미터	1.20 밀리미터	0.10-0.12mm
QFP	0.30 밀리미터	0.20 밀리미터	1.00 밀리미터	0.15 밀리미터	0.95 밀리미터	0.07-0.12mm
0402		0.50 밀리미터	0.65 밀리미터	0.45 밀리미터	0.60 밀리미터	0.12-0.15mm
0201		0.25 밀리미터	0.40 밀리미터	0.23 밀리미터	0.35 밀리미터	0.07-0.12mm
BGA	1.27 밀리미터	0.80 밀리미터		0.75 밀리미터	0.75 밀리미터	0.15-0.20mm
BGA	1.00 밀리미터	0.38 밀리미터		0.35 밀리미터	0.35 밀리미터	0.10-0.12mm
BGA	0.50 밀리미터	0.30 밀리미터		0.28 밀리미터	0.28 밀리미터	0.07-0.12mm
플립 침	0.25 밀리미터	0.12 밀리미터	0.12 밀리미터	0.12 밀리미터	0.12 밀리미터	0.08-0.10mm
플립 침	0.20 밀리미터	0.10 밀리미터	0.10 밀리미터	0.10 밀리미터	0.10 밀리미터	0.05-0.10mm

스텐레스 스틸 심 0.12 밀리미터 PCB SMT 스텐실 520x420mm 알루미늄 명성 4
