로저스 RT / 듀로이드 5870 하얀 실크 스트린 0.4 밀리미터 고주파 PCB 설계 OSP 표면가공도 PCB

Rogers RT/Duroid 5870 White Silkscreen 0.4mm High Frequency PCB Design OSP Surface Finish PCB
Rogers RT/Duroid 5870 White Silkscreen 0.4mm High Frequency PCB Design OSP Surface Finish PCB Rogers RT/Duroid 5870 White Silkscreen 0.4mm High Frequency PCB Design OSP Surface Finish PCB Rogers RT/Duroid 5870 White Silkscreen 0.4mm High Frequency PCB Design OSP Surface Finish PCB Rogers RT/Duroid 5870 White Silkscreen 0.4mm High Frequency PCB Design OSP Surface Finish PCB

큰 이미지 :  로저스 RT / 듀로이드 5870 하얀 실크 스트린 0.4 밀리미터 고주파 PCB 설계 OSP 표면가공도 PCB

제품 상세 정보:
원래 장소: 중국
브랜드 이름: Bicheng
인증: UL, ISO9001, IATF16949
모델 번호: BIC-015.V1.0
결제 및 배송 조건:
최소 주문 수량: 1 PC
가격: USD9.99-99.99
포장 세부 사항: 진공 bags+Cartons
배달 시간: 8-9 작업 일
지불 조건: 전신환
공급 능력: 달 당 5000 PC
상세 제품 설명
기재: RT / 듀로이드 5870 PCB 사이즈: 95 X 67mm=1PCS
PCB 두께: 0.4 밀리미터 레이어 총수: 2 층
솔더 마스크: 녹색 실크 스트린: 백색
구리 중량: 1 온스
하이 라이트:

하얀 실크 스트린 고주파 PCB Design

,

0.4mm 고주파 PCB Design

,

0.4mm OSP 표면가공도 PCB



마이크로스트립과 스트립 선로 회로를 위한 로저스 RT / 듀로이드 5870 15 밀리리터 0.381 밀리미터 고주파 PCB

(프린터 배선 기판은 주문형 제품, 사진이고 보여진 매개 변수가 참고를 단지 위한 것입니다)



로저스 RT / 듀로이드 5870 고주파 재료는 엄격한 스트립라인과 마이크로 스트립 회로 적용을 위해 설계되는 유리 미세 섬유 강화된 PTFE 복합체입니다. 예외적 유전체 상수 균일성은 그것의 무작위로 향한 초극세사로부터 유래합니다. RT / 듀로이드 5870의 유전체 상수는 패널에서부터 패널까지 획일적이고, 넓은 주파수 범위에 걸쳐 일정합니다. 그것의 저소비 전력 팩터는 케이유 밴드에와 위쪽에 RT / 듀로이드 5870의 유용성을 확장합니다. RT / 듀로이드 5870 물질은 쉽게 줄여지고, 깎이고 형태로 가공됩니다. 그들은 모든 용매와 시약에 저항력이 있고 뜨겁거나 춥고 인쇄 회로 기판을 식각함에 있어 또는 도금 모서리와 홀에서 정상적으로 사용합니다.



전형적인 애플리케이션은 디지털 라디오 안테나 등을 가리키기 위해 상업용 항공기 광대역 안테나, 마이크로 스트립 회로, 스트립 선로 회로, 밀리미터파 적용, 군 레이더 시스템, 유도탄 유도장치와 시점입니다.



PCB 상술

PCB 사이즈 95 X 67mm=1PCS
보드형 두배는 PCB를 측면을 댔습니다
층수 2 층
표면 고정 성분
구멍 구성 요소를 통하여
레이어 적층 구리 ------- 35 um (1 온스) +plate 최상위 계층
RT / 듀로이드 5870 0.381 밀리미터
구리 ------- 35 um (1oz) + 플레이트 BOT 레이어
기술
최소 추적과 공간 : 5.5 밀리리터 / 5 밀리리터
최소 / 최대 홀 : 0.3 밀리미터 / 5.2 밀리미터
다른 홀의 숫자 : 9
보오링공의 수 : 102
분쇄 슬롯의 수 : 0
내부 컷 아웃의 수 : 0
임피던스 제어 : 부정
골드 핑거의 수 : 0
판재
유리 에폭시 : RT / 듀로이드 5870 0.381 밀리미터
마지막 포일 외부 : 1.5 온스
마지막 포일 내부의 : 이용 불가능
PCB의 최종 높이 : 0.4 밀리미터 ±0.1
도금과 코팅
표면가공도 ENIG
솔더 마스크는 다음에 적용됩니다 : 부정
솔더 마스크 색 : 부정
솔더 마스크 타입 : 이용 불가능
윤곽 / 절단 라우팅
마킹
성분 전설에서 옆 부정
성분 전설의 컬러 부정
제조사 이름 또는 로고 : 이용 불가능
를 통해 도금된 철저한 홀(PTH), 최소 0.3 사이즈 밀리미터. 솔더 마스크는 덮개를 벗겼습니다
FLAMIBILITY 평가 UL 94-V0 승인 민.
치수 허용치
외형치수 : 0.0059"
이사회 도금 : 0.0029"
드릴 허용한도 : 0.002"
테스트 100% 전기시험 이전 출하
공급될 예술 작품의 타입 이메일 파일, 거버 RS-274-X, PCBDOC 기타 등등
서비스 지역 전세계에, 세계적으로.

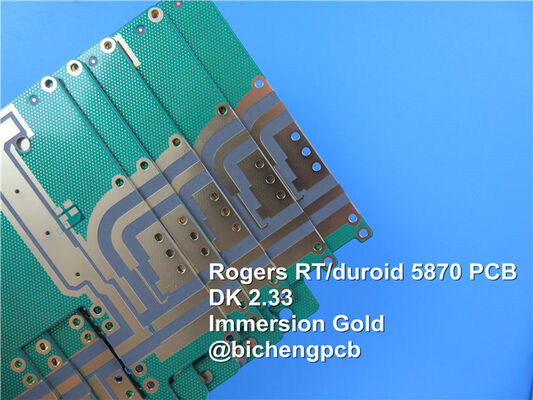

로저스 RT / 듀로이드 5870 하얀 실크 스트린 0.4 밀리미터 고주파 PCB 설계 OSP 표면가공도 PCB 0



로저스 RT / 듀로이드 5870의 데이터 시트

RT / 듀로이드 5870 표준값
특성 RT / 듀로이드 5870 방향 유닛 상태 검사 방법
유전체 Constant,εProcess 2.33
2.33±0.02 투기.
이용 불가능 C24/23/50
C24/23/50
1 마하즈 IPC-TM-650 2.5.5.3
10 기가헤르츠 IPC-TM 2.5.5.5
유전체 Constant,εDesign 2.33 이용 불가능 8GHz 내지 40 기가헤르츠 미분 위상 렝스법
산재 Factor,tanδ 0.0005
0.0012
이용 불가능 C24/23/50
C24/23/50
1 마하즈 IPC-TM-650 2.5.5.3
10 기가헤르츠 IPC-TM 2.5.5.5
ε의 열 상수 -115 ppm/C -50Cto 150C IPC-TM-650 2.5.5.5
체적 저항률 2 X 107 모흠 센티미터 C/96/35/90 ASTM D 257
표면 저항치 3 X 107 모흠 C/96/35/90 ASTM D 257
비열 0.96(0.23) 이용 불가능 j/g/k
(cal/g/c)
이용 불가능 산정됩니다
인장 탄성률 23C에 시험을 받으세요 100C에 시험을 받으세요 이용 불가능 MPa(kpsi) A ASTM D 638
1300(189) 490(71)
1280(185) 430(63)
임계 응력 50(7.3) 34(4.8)
42(6.1) 34(4.8)
궁극 변형 9.8 8.7 %
9.8 8.6
압축률 1210(176) 680(99) MPa(kpsi) A ASTM D 695
1360(198) 860(125)
803(120) 520(76)
임계 응력 30(4.4) 23(3.4)
37(5.3) 25(3.7)
54(7.8) 37(5.3)
궁극 변형 4 4.3 %
3.3 3.3
8.7 8.5
수분 흡수 0.02 이용 불가능 % 0.62"(1.6mm) D48/50 ASTM D 570
열전도율 0.22 W/m/k 80C ASTM C 518
열 팽창율 22
28
173


ppm/C 0-100C IPC-TM-650 2.4.41
Td 500 이용 불가능 TGA 이용 불가능 ASTM D 3850
비중 2.2 이용 불가능 gm/cm3 이용 불가능 ASTM D 792
구리 껍질 27.2(4.8) 이용 불가능 Pli(N/mm) 1 항공 회사 코드(35mm)EDC 포일
땜납 부유물 뒤에
IPC-TM-650 2.4.8
인화성 V-0 이용 불가능 이용 불가능 이용 불가능 UL 94
적합한 무연 처리 이용 불가능 이용 불가능 이용 불가능 이용 불가능

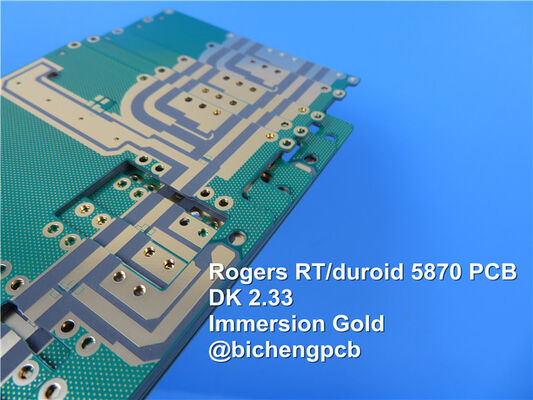

로저스 RT / 듀로이드 5870 하얀 실크 스트린 0.4 밀리미터 고주파 PCB 설계 OSP 표면가공도 PCB 1
