| 모크: | 1개 |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 백+상자 |
| 배달 기간: | 8-9 근무일 |
| 지불 방법: | 티/티 |
| 공급 능력: | 달 당 5000pcs |

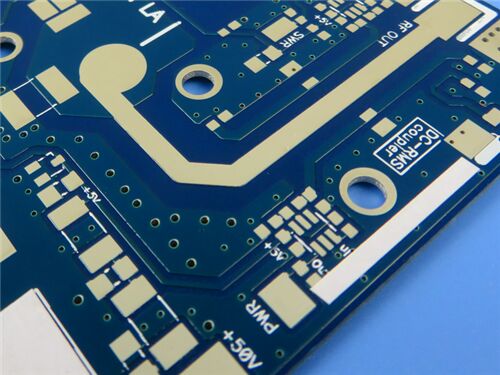

이 2층 강성 RF PCB는 고성능 무선 주파수(RF) 애플리케이션을 위해 특별히 설계되었으며, Rogers RO4350B 소재(독자적인 직조 유리 강화 탄화수소/세라믹 라미네이트)를 사용합니다. 이 소재는 PTFE/직조 유리와 유사한 뛰어난 전기적 성능과 에폭시/유리의 제조 용이성을 균형 있게 제공하여, 안정적인 신호 전송과 성능이 요구되는 RF 시스템에 이상적입니다.
PCB 사양
| 매개변수 | 세부 정보 |
| 층 수 | 2층 (강성 RF 구조) |
| 기본 재료 | Rogers RO4350B (독자적인 직조 유리 강화 탄화수소/세라믹 라미네이트) |
| 보드 치수 | 개당 54mm x 68mm (1PCS), 허용 오차 ±0.15mm |
| 최소 트레이스/간격 | 4 mils (트레이스) / 6 mils (간격) |
| 최소 홀 크기 | 0.3mm |
| 비아 | 블라인드 비아 없음; 총 비아 수: 101개; 비아 도금 두께: 20μm |
| 완성 보드 두께 | 1.6mm |
| 완성 구리 무게 | 1oz (1.4 mils) (외부 레이어) |
| 표면 처리 | 침지 은 |
| 실크스크린 | 상단 레이어 흰색; 하단 레이어 실크스크린 없음 |
| 솔더 마스크 | 상단 레이어 파란색; 하단 레이어 솔더 마스크 없음 |
| 품질 보증 | 출하 전 100% 전기 테스트 |
PCB 스택업
| 레이어 이름 | 재료 | 두께 |
| 상단 레이어 (Copper_layer_1) | 구리 | 35μm |
| 기판 레이어 | Rogers RO4350B 코어 | 1.524mm (60 mil) |
| 하단 레이어 (Copper_layer_2) | 구리 | 35μm |
Rogers RO4350B 재료 소개
Rogers RO4350B 재료는 독자적인 직조 유리 강화 탄화수소/세라믹으로, PTFE/직조 유리와 유사한 전기적 성능과 에폭시/유리의 제조 용이성을 결합합니다. 이 라미네이트는 유전 상수(Dk)를 정밀하게 제어하고 낮은 손실을 유지하면서도 표준 에폭시/유리 재료와 동일한 처리 방법을 사용합니다. 기존 마이크로웨이브 라미네이트 비용의 일부로 제공되는 RO4350B는 PTFE 기반 재료에 필요한 특수 스루홀 처리나 취급 절차가 필요하지 않습니다. 또한, RO4350B 라미네이트는 UL 94 V-0 등급을 받아 활성 장치 및 고출력 RF 설계에 적합합니다.
주요 재료 특징
| 기능 | 사양/설명 |
| 유전 상수 (Dk) | 3.48 ± 0.05 (10GHz/23°C) |
| 손실 계수 | 0.0037 (10GHz/23°C) |
| Dk의 열 계수 | +50 ppm/°C (-50°C ~ 150°C 범위) |
| 열 전도율 | 0.69 W/m/K |
| 열팽창 계수 (CTE) | X축: 10 ppm/°C; Y축: 12 ppm/°C; Z축: 32 ppm/°C |
| 유리 전이 온도 (Tg) | >280 °C |
| 수분 흡수율 | 0.06% (낮은 수분 흡수율) |
| 난연 등급 | UL 94-V0 |
| 제조 용이성 | 표준 에폭시/유리 처리 방법과 호환; 특수 스루홀 처리가 필요 없음 |
이점
우수한 RF 성능: 정밀한 Dk 제어와 낮은 손실 계수는 RF 애플리케이션에 필수적인 안정적인 고주파 신호 전송을 보장합니다.
비용 효율적인 제조: 표준 에폭시/유리 처리 워크플로우를 사용하여 기존 마이크로웨이브 라미네이트에 비해 생산 비용을 절감합니다.
높은 열 안정성: 높은 Tg (>280°C)와 우수한 열 전도율은 고온 작동 환경에서 안정적인 성능을 가능하게 합니다.
낮은 환경 민감도: 낮은 수분 흡수율(0.06%)은 습한 조건에서 성능 저하를 최소화합니다.
향상된 안전성: UL 94-V0 난연 등급은 활성 장치 및 고출력 RF 설계에 대한 안전 표준 준수를 보장합니다.
아트워크
제공되는 아트워크 유형: Gerber RS-274-X (PCB 제조를 위한 산업 표준 형식)
품질 표준 및 가용성
품질 표준: IPC-Class-2 품질 표준을 준수합니다. 이 널리 인정되는 표준은 PCB 제조에 대한 엄격한 수용 요구 사항을 명시합니다.
가용성: 전 세계 공급이 지원됩니다.
일반적인 응용 분야
-통신 인프라: 셀룰러 기지국 안테나 및 전력 증폭기
-RF 식별: RF 식별 태그
-자동차 전자 제품: 자동차 레이더 및 센서
-위성 통신: 위성 직접 방송용 LNB (저잡음 블록)
요약
Rogers RO4350B 재료를 사용한 2층 강성 RF PCB는 까다로운 RF 애플리케이션에 맞춰진 고성능, 비용 효율적인 솔루션입니다. PTFE 기반 재료에 가까운 우수한 전기적 성능과 에폭시/유리의 제조 용이성, 침지 은 표면 처리, IPC-Class-2 표준 준수를 결합하여 안정적인 고주파 신호 전송부터 효율적인 대량 생산에 이르기까지 RF 시스템 설계의 주요 과제를 해결합니다. 전 세계적인 가용성과 UL 94-V0 안전 등급은 통신, 자동차, RFID 및 위성 통신 프로젝트에 신뢰할 수 있는 선택이 되도록 합니다.
|
|
