| 모크: | 1 PC |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8-9 작업 일 |
| 지불 방법: | 전신환 |
| 공급 능력: | 달 당 5000 PC |
TLX는 광범위한 RF 응용 분야에서 신뢰성을 제공합니다. 이 재료는 2.45 ~ 2.65 DK 범위 및 사용 가능한 두께와 구리 클래싱으로 인해 다재다능합니다.그것은 낮은 계층 수 마이크로 웨이브 디자인에 적합합니다.
TLX는 PTFE 기반의 유리섬유 라미네이트로, 레이더 시스템, 이동 통신, 마이크로 웨브 테스트 장비, 마이크로 웨브 전송 장치 및 RF 구성 요소에 사용하기에 이상적입니다.
TLX는 유리섬유가 가전 강화를 제공하는 RF 마이크로 웨이브 기판 세계에서의 작업마입니다. 기판이 다음과 같은 심각한 환경을 경험할 때마다:우주 발사 중에 높은 수준의 진동에 직면하는 가구에 볼트 된 PCB의 미끄러움에 대한 저항, 엔진 모듈의 고온 노출, 우주에서의 방사능 저항,바다에서 극한 환경의 영향을 받는 전쟁선용 안테나, 비행 중에 폭넓은 온도 범위를 보이는 고도 측정기용 기판.
TLX 가족에는 TLX-0 (dk2.45), TLX-9 (dk2.50), TLX-8 (dk2.55), TLX-7 (dk2.60) 및 TLX-6 (dk2.65) 이 있습니다. TLX-0의 변압 두께는 0.127mm에서 6.35mm (5mil-250mil) 까지 있습니다.TLX-9 범위는 0.05mm ~ 6.35mm (2mil - 250mil), TLX-8은 0.064mm ~ 6.35mm (2.5mil ~ 250mil), TLX-7은 0.089mm ~ 6.35mm (3.5mil - 250mil), TLX-6은 0.089mm ~ 6.35mm (3.5mil ~ 250mil) 에서 다양합니다.

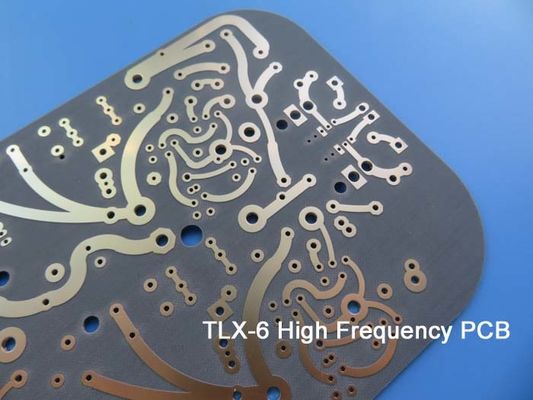

TLX-6 PCB는 뛰어난 기계적 및 열적 특성으로 인기가 있습니다.그리고 다른 형태의 기계적 스트레스전자 장비의 수명을 위해 매우 중요합니다.
TLX-6 PCB 물질은 다양한 전자 응용 프로그램에서 일관된 신호 전송을 보장하는 낮은 안정적인 DK를 가지고 있습니다. 또한 TLX-6 PCB는 낮은 수분 흡수력으로 알려져 있습니다.이는 습도가 높은 환경에서 사용하기에 훌륭한 선택이됩니다..
TLX-6 PCB의 UL 94 V-O 등급은 화염에 대한 높은 내성을 의미합니다. 화재 발생 시 전자 장비의 안전에 매우 중요합니다.
TLX-6 PCB는 엄격하게 제어 된 DK를 가지고 있습니다. 이는 안테나, 결합기, 스플리터, 증폭기, 믹서 및 필터와 같은 전자 애플리케이션에 이상적으로 적합합니다.정확한 신호 전송이 필수적인 경우이 재료는 저항, 콘덴서 및 인덕터와 같은 수동 구성 요소에도 적합합니다.
DK TLX-6
| 종류 | DK | |
| TLY-5A | 2.17 | |
| TLY-5 | 2.20 | |
| TLY-3 | 2.33 | |
| TLT-0 | TLX-0 | 2.45 |
| TLT-9 | TLX-9 | 2.50 |
| TLT-8 | TLX-8 | 2.55 |
| TLT-7 | TLX-7 | 2.60 |
| TLT-6 | TLX-6 | 2.65 |
| TLE-95 | 2.95 | |
| TLC-27 | 2.75 | |
| TLC-30 | RF-30 | 3.00 |
| TLC-32 | 3.20 | |
| TLF-35 | 3.50 | |
| TLF-35-xxxx-A | 3.50 | |
| RF-35 | RF-35A2 | 3.50 |
| TRF-41 | 4.10 | |
| TRF-43 | 4.30 | |
| TRF-45 | 4.50 | |
| RF-60A | 6.15 | |
| CER-10 | 10 | |
PCB 사양
| PCB 크기 | 150 x 100mm=1PCS |
| 보드 타입 | 2면 PCB |
| 계층 수 | 2층, PTH |
| 표면 장착 부품 | 네 |
| 구멍 구성 요소 를 통해 | 아니 |
| 레이어 스택 | 구리 ------- 35um ((1 온스) + 판 TOP 층 |
| TLX-6 1.575mm | |
| 구리 ------- 35um ((1oz) + 판 BOT 레이어 | |
| 기술 | |
| 최소한의 흔적과 공간: | 15 밀리 / 10 밀리 |
| 최소 / 최대 구멍: | 00.3mm / 2.0mm |
| 다른 구멍의 수: | 1 |
| 굴착 구멍 수: | 1 |
| 밀링된 슬롯의 수: | 0 |
| 내부 절단자 수: | 0 |
| 임페던스 제어: | 아니 |
| 골드 손가락 번호: | 0 |
| 보드 소재 | |
| 유리 에포시: | TLX-6 1.575mm |
| 최종 포일 외부: | 10.5온스 |
| 최종 포일 내부: | 제1호 |
| PCB의 최종 높이: | 1.6mm ±10% |
| 접착 및 코팅 | |
| 표면 마감 | 잠수 금 |
| 용접 마스크는 다음을 적용합니다. | 제1호 |
| 솔더 마스크 색상: | 아니 |
| 용접 마스크 종류: | 제1호 |
| 컨투어/컷 | 로팅 |
| 표기 | |
| 컴포넌트 레전드의 측면 | TOP |
| 부품 레전드 색상 | 검은색 |
| 제조업체의 이름 또는 로고: | 보드에 표시된 지휘자와 다리 자유 영역 |
| VIA | 아무 것도 없습니다 구멍을 뚫고 뚫고 뚫고 뚫고 뚫고 뚫고 뚫고 |
| 발화성 등급 | UL 94-V0 승인 MIN |
| 차원 허용 | |
| 오프라인 차원: | 0.0059" |
| 판 접착: | 0.0029" |
| 굴착 용도: | 0.002" |
| 테스트 | 100% 전기 테스트 배송 전 |
| 제공 될 예술 작품의 종류 | 이메일 파일, Gerber RS-274-X, PCBDOC 등 |
| 서비스 영역 | 전 세계적으로, 전 세계적으로. |
|
|
