연결기를 위한 DK2.2 이중 레이어 값이 싼 RF PTFE PCB 위의 PTFE 고주파 PCB

연결기를 위한 DK2.2 이중 레이어 값이 싼 RF PTFE PCB 위의 PTFE 고주파 PCB

모크: 1 PC
가격: USD9.99-99.99
표준 포장: 진공 bags+Cartons
배달 기간: 8-9 작업 일
지불 방법: 전신환
공급 능력: 달 당 5000 PC
자세한 정보
원래 장소
중국
브랜드 이름
Bicheng
인증
UL, ISO9001, IATF16949
모델 번호
BIC-010.V1.0
기본 재료:
PTFE F4B DK 2.2
레이어 수:
2 층
PCB 두께:
1.0 밀리미터 ±10%
PCB 크기:
100 X 100mm=1PCS
구리 무게:
1온스
표면 마감:
OSP
강조하다:

PTFE DK2.2 Teflon PCB Board

,

1.0mm Teflon PCB Board

,

DK2.2 PTFE PCB Board

제품 설명

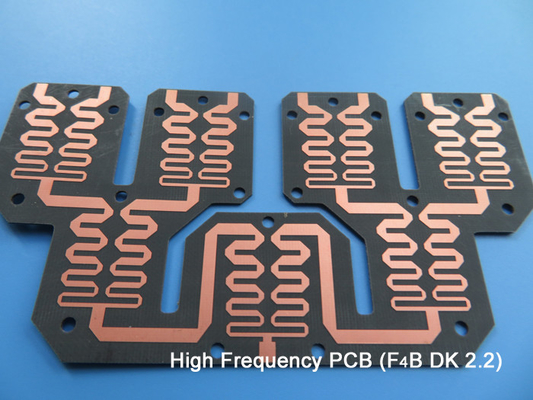

DK2.2 듀얼 레이어에 있는 PTFE 고주파 PCB

(인프린트 회로 보드는 맞춤형 제품입니다, 그림과 표시된 매개 변수는 참조를위한 것입니다)



폴리테트라플루로에틸렌 (Polytetrafluoroethylene, PTFE의 약자), 흔히 "플라스틱 왕"으로 알려져 있으며, 폴리메리화로 테트라플루로에틸렌으로 만들어진 폴리머 화합물이다.부식 저항성, 밀폐, 높은 윤활성 및 비 점착성, 전기 단열 및 좋은 노화 저항. 엔지니어링 플라스틱으로 사용됩니다. PTFE 튜브, 막대, 벨트, 판, 필름 등으로 만들 수 있습니다.일반적으로 그것은 부식 저항 파이프의 높은 성능 요구 사항에 사용됩니다, 컨테이너, 펌프, 밸브뿐만 아니라 레이더, 고주파 통신 장비, 라디오 장비.



연결기를 위한 DK2.2 이중 레이어 값이 싼 RF PTFE PCB 위의 PTFE 고주파 PCB 0



폴리테트라플루오레틸렌 (F4,PTFE) 은 일련의 우수한 성능을 가지고 있습니다.

1고온 저항성: 장기 사용 온도 200 ~ 260 °C

2낮은 온도 저항: -100도에서 여전히 부드럽다.

3부식 저항성: 아쿠아 레지아와 모든 유기 용매에 저항성

4기후 저항성: 플라스틱의 가장 좋은 노화 수명

5높은 윤활성: 플라스틱에서 가장 작은 마찰 계수 (0.04);

6- 비스코스: 고체 물질에서 어떤 물질에도 집착하지 않고 최소한의 표면 긴장을 가집니다.

7- 무독성: 생리적 무력성;

8우수한 전기적 특성, 고전압의 1500 V를 차단 할 수있는 신문 스택의 두꺼운 층, 절연 재료의 C 클래스에 이상적입니다.

9. 얼음보다 부드럽다.



F4BM-1/2는 과학적인 수립과 엄격한 기술 과정에 따라 테플론 樹脂로 漆 된 유리 천을 부착하여 겹쳐집니다. 이 제품은 F4전기 성능에서 B 시리즈 ((다일렉트릭 상수의 넓은 범위, 낮은 다이 일렉트릭 손실 각촉, 저항의 증가, 그리고 성능의 더 안정성)



RF 및 마이크로파 주파수에서 PTFE 물질의 변압수는 3.5 이하로 낮아 PCB를 통해 전송하는 동안 강한 신호를 유지합니다.FR-4의 고속 제한을 극복하기 위해 그들을 이상적으로 만드는.



우리 의 PCB 능력

PCB 재료: 유리섬유로 코팅된 PTFE
코드: F4BM-1/2 (가족 시리즈)
다이렉트릭 상수: 2.2, 2.55, 2.653,0과 35
계층 수: 1층, 2층 및 다층
구리 무게: 0.5oz (17μm), 1oz (35μm), 2oz (70μm), 3oz (105μm)
PCB 두께: 025mm, 0.5mm, 0.8mm, 1.0mm, 1.5mm, 2.0mm, 3.0mm, 4.0mm, 5.0mm, 6.0mm, 8.0mm, 10.0mm, 12.0mm
PCB 크기: ≤400mm × 500mm
용접 마스크: 녹색, 검은색, 파란색, 노란색, 빨간색 등
표면 마감: 구리, HASL, ENIG, 은, OSP 등


PCB사양s

PCB 크기 100x100mm=1PCS
보드 타입 2면 PCB
계층 수 2층
표면 장착 부품
구멍 구성 요소 를 통해 아니
레이어 스택 구리 ------- 35um ((1 온스) + 판 TOP 층
PTFE F4B DK 2.2
구리 ------- 35um ((1oz) + 판 BOT 레이어
기술
최소한의 흔적과 공간: 10 밀리 / 10 밀리
최소 / 최대 구멍: 00.4mm / 0.4mm
다른 구멍의 수: 1
굴착 구멍 수: 1
밀링된 슬롯의 수: 0
내부 절단자 수: 0
임페던스 제어: 아니
골드 손가락 번호: 0
보드 소재
유리 에포시: PTFE F4B DK 2.2
최종 포일 외부: 1온스
최종 포일 내부: 제1호
PCB의 최종 높이: 10.0mm ±10%
접착 및 코팅
표면 마감 OSP
용접 마스크는 다음을 적용합니다. 아니
솔더 마스크 색상: 아니
용접 마스크 종류: 아니
컨투어/컷 로팅
표기
컴포넌트 레전드의 측면 아니
부품 레전드 색상 아니
제조업체의 이름 또는 로고: 보드에 표시된 지휘자와 다리 자유 영역
VIA 구멍 (PTH) 을 뚫지 않고, 최소 크기는 0.4mm입니다.
발화성 등급 UL 94-V0 승인 MIN
차원 허용
오프라인 차원: 0.0059"
판 접착: 0.0029"
굴착 용도: 0.002"
테스트 100% 전기 테스트 배송 전
제공 될 예술 작품의 종류 이메일 파일, Gerber RS-274-X, PCBDOC 등
서비스 영역 전 세계적으로, 전 세계적으로.



전기PF4B PTFE의 성질

이름 시험 조건 단위 가치
밀도 정상 상태 g/cm3 2.12.35
수분 흡수 20±2°C의 증류 물에 담그면 24시간 % ≤0.02
작동 온도 고저온화실 °C -50°C+260°C
열전도성   W/m/k 0.8
CTE (유례적) 0 ∼100°C (εr:2.1~2.3) ppm/°C 25(x)
34(y)
252(z)
CTE (유례적) 0 ∼100°C (εr:2.3~2.9) ppm/°C 14(x)
21(y)
173(z)
CTE (유례적) 0 ∼100°C (εr:2.9~3.5) ppm/°C 12(x)
15(y)
95(z)
축소 요인 끓는 물에 2시간 % 0.0002
표면 저항성 500V DC 정상 상태 M·Ω ≥1×104
일정한 습도와 온도 ≥1×103
부피 저항성 정상 상태 MΩ.cm ≥1×106
일정한 습도와 온도 ≥1×105
핀 저항 500V DC 정상 상태 ≥1×105
일정한 습도와 온도 ≥1×103
표면 다이 일렉트릭 강도 정상 상태 d=1mm ((Kv/mm) ≥ 12
일정한 습도와 온도 ≥ 11
다이 일렉트릭 상수 10GHZ εr 2.20,2.55,2.65,3.0,3.5
(± 2%)
분산 요인 10GHz tgδ 2.2 ≤7×10-4
2.55~2.65 ≤1×10-3
3.0~3.5 ≤1.5×10-3
