| 모크: | 1pcs |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8~9 일 |
| 지불 방법: | T/T |
| 공급 능력: | 5000PCS / 월 |
F4BTMS1000 PCB는 항공우주 및 국방 부문에서 높은 신뢰성 애플리케이션의 엄격한 요구 사항을 충족하도록 설계된 F4BTMS 시리즈의 최신 혁신으로 소개됩니다.이 F4BTM 시리즈의 업그레이드 버전은 재료 포뮬레이션과 제조 공정에서 중요한 발전을 통합, 탁월한 성능과 다재다능성을 제공합니다.
첨단 재료 구성
특히 만들어진 나노 세라믹을 합쳐서 폴리테트라플루오레틸렌 (PTFE) 합금으로 만들어져F4BTMS1000은 유리섬유가 전자기파 전파에 미치는 부정적인 영향을 최소화합니다.이 혁신적인 구성이 다이렉트릭 손실을 크게 줄이면서 차원 안정성을 향상시키기 위해 설계되었습니다. 더 넓은 범위의 다이렉트릭 상수가 제공됩니다.각종 용도에 적합한 재료를 만드는 것.
F4BTMS1000의 주요 장점은 향상된 전기 강도와 열 전도성, 그리고 낮은 열 확장 계수입니다.이러한 특징은 안정적인 다이 일렉트릭 온도 특성을 보장하고 넓은 주파수 범위에서 사용성을 높입니다.또한, RTF 낮은 거칠성 구리 필름은 F4BTMS 시리즈에 통합되어, 더 이상 전도자 손실을 줄이고 우수한 껍질 강도를 제공합니다.구리 및 알루미늄 기반과 호환성을 허용합니다..
F4BTMS1000의 주요 특징
변압기 상수 (Dk): F4BTMS1000은 10GHz에서 10.2의 Dk를 자랑하며 정확한 신호 전송이 중요한 고주파 애플리케이션에 이상적입니다.
분산 요인: 10GHz에서 0.0020과 20GHz에서 0.0023의 값으로 PCB는 작동 중에 에너지 손실을 최소화합니다.
열 확장 계수 (CTE): 16 ppm/°C (X축), 18 ppm/°C (Y축), 32 ppm/°C (Z축) 의 CTE 값은 -55°C에서 288°C까지 광범위한 온도 범위에서 안정성을 보장합니다.
Dk의 낮은 열 계수: -320 ppm/°C에서, 이 기능은 온도 변동 하에서 일관된 성능을 보장하고 설계 신뢰성을 향상시킵니다.
높은 열 전도성: 0.81 W/mk 에서 이 PCB 는 최적의 운영 조건 을 유지 하기 위해 필수적 인 효율적 인 열 분비를 촉진 합니다.
낮은 수분 흡수: 0.03%의 수분 흡수율로 F4BTMS1000은 습한 환경에서 안정적으로 작동하도록 설계되었습니다.

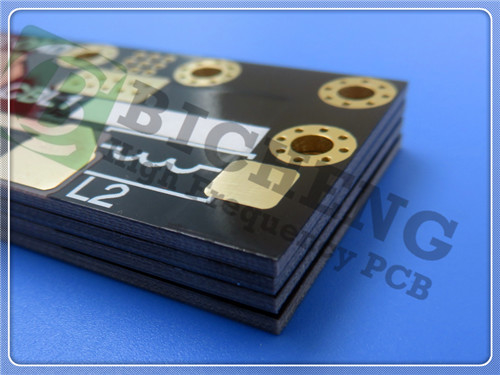

건설 사양
F4BTMS1000 PCB는 다음과 같은 사양을 가진 견고한 2층 딱딱한 구조를 갖추고 있습니다.
구리층 1: 35μm
F4BTMS1000 코어: 6.35 mm (250 mil)
구리층 2: 35μm
보드의 크기는 98 mm x 98 mm (± 0.15 mm) 이며, 완성 된 두께는 6.4 mm입니다. 최적의 전도성을 보장하는 외층에 1 온스 (1.4 밀리) 의 완성 된 구리 무게가 지정되어 있습니다.
추가 건축 세부 사항
최소 추적/공간: 6/6 밀리
최소 구멍 크기: 0.6mm
횡단 접착 두께: 20μm
표면 가공: 고체 구리, 우수한 전도성 을 제공한다.
전기 테스트: 각 PCB는 품질과 신뢰성을 보장하기 위해 배송 전에 100% 전기 테스트를 받는다.
품질 보장 및 표준
제조는 IPC-Class-2 표준을 준수하여 다양한 애플리케이션에 적합한 중간 수준의 신뢰성을 보장합니다.품질에 대한 이러한 약속은 각 F4BTMS1000 PCB가 엄격한 성능 기준을 충족시키는 것을 보장합니다., 중요한 산업의 고객에게 마음의 평화를 제공합니다.
전형적 사용법
F4BTMS1000 PCB는 다음과 같은 다양한 높은 신뢰성 애플리케이션에 이상적으로 적합합니다.
항공우주 장비:극한 조건에서 일관된 성능을 요구하는 우주 및 객실 장비에 필수적입니다.
마이크로 웨브 및 RF 응용 프로그램:첨단 마이크로파 부품에 적합해서 신호 무결성과 최소한의 손실을 보장합니다.
군사 레이더:군사용 용도의 정밀 요구사항을 충족하도록 설계되었습니다.
피드 네트워크 및 단계 민감 안테나:단계적 배열 안테나와 위성 통신에 이상적입니다.
결론
F4BTMS1000 PCB는 PCB 기술에서 중요한 도약을 나타냅니다. 첨단 재료와 엄격한 제조 프로세스를 결합하여 비교할 수 없는 성능과 신뢰성을 제공합니다.항공우주 분야에서 사용되거나 사용되지 않거나이 PCB는 현대 전자제품의 도전을 충족하도록 설계되었습니다.
|
|
