부식 저항성 PTFE 인쇄 회로 기판 비 점착성

부식 저항성 PTFE 인쇄 회로 기판 비 점착성

모크: 1 PC
가격: USD9.99-99.99
표준 포장: 진공 bags+Cartons
배달 기간: 8-9 작업 일
지불 방법: 전신환
공급 능력: 달 당 5000 PC
자세한 정보
원래 장소
중국
브랜드 이름
Bicheng
인증
UL, ISO9001, IATF16949
모델 번호
BIC-111.V1.0
기재:
섬유 글라스는 PTFE를 코팅했습니다
레이어 총수:
1 층, 2 층과 다층
PCB 두께:
0.25 밀리미터, 0.5 밀리미터, 0.8 밀리미터, 1.0 밀리미터, 1.5 밀리미터, 2.0 mm,3.0mm, 4.0 밀리미터, 5.0 밀리미터, 6.0 밀리미터, 8.0 밀
PCB 사이즈:
≤400mm X 500 밀리미터
솔더 마스크:
녹색, 검은, 푸른, 노란, 빨간 기타 등등.
구리 중량:
0.5 온스 (17 um), 1 온스 (35um), 2 온스 (70um), 3 온스 (105um)
표면가공도:
벌거벗은 구리, HASL, ENIG, 는, OSP, 등.
강조하다:

회로판

,

PTFE 프린팅 회로 Boards

,

IATF16949 인쇄된 PCB 보드를 출력하는 IATF16949

제품 설명



PTFE 고주파 PCB 2oz 구리 1.6 기반mm 침수 금으로 두꺼운 ~을위한 듀플렉스



일반적으로 "플라스틱 킹"으로 알려진 폴리테트라플루오로에틸렌(PTFE의 약자)은 테트라플루오로에틸렌을 중합하여 만든 고분자 화합물입니다.그것은 우수한 화학적 안정성, 내식성, 밀봉, 높은 윤활 및 비점도, 전기 절연성 및 우수한 내노화성을 가지고 있습니다.엔지니어링 플라스틱으로 사용되며 PTFE 튜브, 막대, 벨트, 플레이트, 필름 등으로 만들 수 있습니다.일반적으로 내식성 파이프, 용기, 펌프, 밸브 및 레이더, 고주파 통신 장비, 무선 장비의 고성능 요구 사항에 사용됩니다.



이자형우수한 성능:

  • 고온 저항: 장기 사용 온도 섭씨 200~260도.
  • 저온 저항: 섭씨 -100도에서 여전히 부드럽습니다.
  • 내식성: 저항성 왕수 및 모든 유기 용제;
  • 기후 저항: 플라스틱에서 최고의 노화 수명;
  • 높은 윤활성: 플라스틱에서 가장 작은 마찰 계수(0.04);
  • 비점성: 어떤 물질에도 달라붙지 않고 고체 물질에서 최소한의 표면 장력으로;
  • 무독성: 생리적 불활성;
  • 우수한 전기 특성, C 등급 절연 재료에 이상적, 두꺼운 신문지 더미는 1500V의 고전압을 차단할 수 있습니다.
  • 얼음보다 부드럽다.

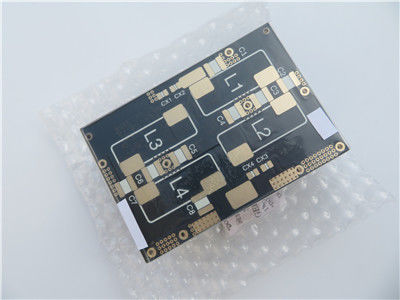

부식 저항성 PTFE 인쇄 회로 기판 비 점착성 0부식 저항성 PTFE 인쇄 회로 기판 비 점착성 1



F4BM-1/2 고주파 PCB

F4BM-1/2는 과학적 공식과 엄격한 기술 프로세스에 따라 테프론 수지로 니스 처리된 유리 천을 적층하여 적층됩니다.이 제품은 전기적 성능에서 F4B 시리즈에 비해 몇 가지 이점이 있습니다(더 넓은 유전 상수, 더 낮은 유전 손실 각도 탄젠트, 증가된 저항 및 더 높은 성능 안정성).



RF 및 마이크로파 주파수에서 PTFE 재료의 유전 상수는 3.5 이하로 낮아 PCB를 통해 전송하는 동안 강한 신호를 유지하므로 FR-4의 고속 제한을 극복하는 데 이상적입니다.



PCB 기능(PTFE)

PCB 재질: 유리 섬유 코팅 PTFE
암호: NS4BM-1/2(패밀리 시리즈)
유전 상수: 2.2, 2.55, 2.65,
  3.0 및 3.5
레이어 수: 1층, 2층 및 다층
구리 무게: 0.5oz(17µm), 1oz(35µm), 2oz(70µm), 3oz(105µm)
PCB 두께: 0.25mm, 0.5mm, 0.8mm, 1.0mm, 1.5mm, 2.0mm, 3.0mm, 4.0mm, 5.0mm, 6.0mm, 8.0mm, 10.0mm, 12.0mm
PCB 크기: ≤400mm X 500mm
솔더 마스크: 녹색, 검정, 파랑, 노랑, 빨강 등
표면 마무리: 베어 구리, HASL, ENIG, 실버, OSP 등



F4B(PTFE) 데이터 시트

이름 테스트 조건 단위
밀도 상태 g/cm 2.1~2.35
수분 흡수 20±2℃의 증류수에 24시간 침지 % ≤0.02
작동 온도 고온 저온 챔버 -50℃~+260℃
열 전도성   승/m/k 0.8
CTE(일반) 0~100℃ (εr:2.1~2.3) ppm/℃ 25(x)
34(년)
252(z)
CTE(일반) 0~100℃ (εr:2.3~2.9) ppm/℃ 14(x)
21(년)
173(z)
CTE(일반) 0~100℃ (εr:2.9~3.5) ppm/℃ 12(x)
15(년)
95(z)
수축률 끓는 물에 2시간 % 0.0002
표면 저항 500V DC 상태 M·Ω ≥1×104
일정한 습도와 온도 ≥1×10
체적 저항 상태 MΩ.cm ≥1×106
일정한 습도와 온도 ≥1×105
핀 저항 500V DC 상태 ≥1×105
일정한 습도와 온도 ≥1×10
표면 절연 강도 상태 d=1mm(Kv/mm) ≥1.2
일정한 습도와 온도 ≥1.1
유전 상수 10GHz εr 2.20,2.55,2.65,3.0,3.5 (±2%)
손실 계수 10GHz tgδ 2.2 ≤7×10-4
2.55~2.65 ≤1×10-삼
3.0~3.5 ≤1.5×10-삼
