기재: | RT / 듀로이드 5870 | 레이어 총수: | 1단, 2단, 다층, 하이브리드형(혼합) |
---|---|---|---|
Pcb 두께: | 10 밀리리터 (0.254mm), 20 밀리리터 (0.508mm), 31 밀리리터 (0.787mm), 62 밀리리터 (1.575mm) | PCB 사이즈: | ≤400mm X 500mm |
솔더 마스크: | 녹색, 검은, 푸른, 노란, 빨간 기타 등등. | 실크 스트린: | 검어 부정 실크 스트린 기타 등등을 희게 하세요 |
구리 중량: | 0.5 온스 (17 um), 1 온스 (35um), 2 온스 (70um) | 표면가공도: | 나동선, HASL, ENIG, 침적식 주석, OSP. |
하이 라이트: | RT 듀로이드 5870 로저스 PCB Board,20mil 로저스 PCB 보드 |
로저스 고주파 PCB는 침지 금으로 덧입히 RT /에 10 밀리리터, 20 밀리리터, 31 밀리리터와 62 밀리리터와 듀로이드 5870을 만들었습니다

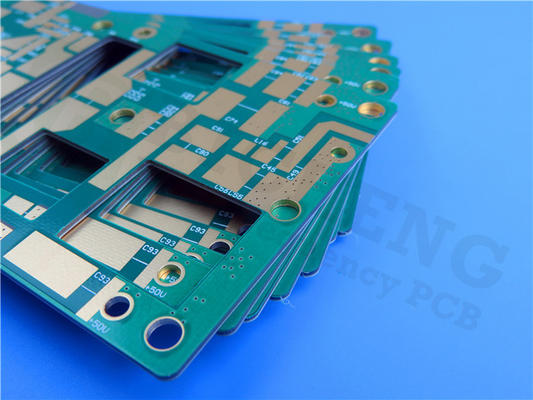

(PCB는 주문형 제품, 사진이고 보여진 매개 변수가 참고를 단지 위한 것입니다)
모두 안녕하세요,
오늘, 우리는 RT / 듀로이드 5870 박판 제품에 구축된 고주파 PCB를 도입합니다.
RT / 듀로이드 5870은 Rogers Corporation의 유리 미세 섬유 강화된 PTFE 복합체이며, 그것이 엄격한 스트립라인과 마이크로 스트립 회로 애플리케이션을 위해 설계됩니다.
RT / 듀로이드 5870 재료를 사용하기 위한 이유를 보도록 합시다.
1) 무작위로 향한 초극세사는 예외적 유전체 상수 균일성의 결과가 됩니다.
2) RT / 듀로이드 5870 박판 제품의 유전체 상수는 패널에서부터 패널까지 획일적이고, 넓은 주파수 범위에 걸쳐 일정합니다.
3) 그것의 저소비 전력 팩터는 케이유 밴드에와 위쪽에 RT / 듀로이드 5870 박판 제품의 유용성을 확장합니다.
4) 마이크로스트립과 스트립라인 애플리케이션을 위해 설계됩니다
우리의 PCB 역량 (RT / 듀로이드 5870)
PCB 역량 | |
PCB 재료 : | 유리 미세 섬유는 PTFE 복합체를 보강했습니다 |
지정자 : | RT / 듀로이드 5870 |
유전체 상수 : | 2.33 ±0.02 (절차) |
2.33 (디자인) | |
레이어 총수 : | 1 층, 2 층, 다층, 하이브리드 형태 (믹스트) |
구리 중량 : | 0.5 온스 (17 um), 1 온스 (35um), 2 온스 (70um) |
PCB 두께 : | 10 밀리리터 (0.254mm), 20 밀리리터 (0.508mm) |
31 밀리리터 (0.787mm), 62 밀리리터 (1.575mm) | |
PCB 사이즈 : | ≤400mm X 500 밀리미터 |
솔더 마스크 : | 녹색, 검은, 푸른, 노란, 빨간 기타 등등. |
표면가공도 : | 나동선, HASL, ENIG, 침적식 주석, OSP. |
RT / 듀로이드 5870은 종종 양면 배밀도 디스켓 PCB, 다층 인쇄 회로 기판에서 사용되고 두배를 위한 다양한 두께에 이용할 수 있는 하이브리드 PCB.It가 10 밀리리터, 20 밀리리터, 31 밀리리터와 62 밀리리터와 같은 PCB를 측면을 댔습니다. 표면가공도는 선택을 위해 나동선, HASL, ENIG, 몰입 가지와 OSP입니다.
전형적인 애플리케이션은 있습니다
-마이크로스트립과 스트립 선로 회로
-상업적 항공사 광대역 안테나
-레이더 시스템
-밀리미터 파 적용
디지털 라디오 안테나 등을 가리키기 위한 -핵심.
RT / 듀로이드 5870 PCB의 기본 컬러는 검습니다.
부록 : RT / 듀로이드 5870의 특성
RT / 듀로이드 5870 표준값 | ||||||
특성 | RT / 듀로이드 5870 | 방향 | 유닛 | 상태 | 검사 방법 | |
유전체 Constant,εProcess | 2.33 2.33±0.02 투기. |
Z | 이용 불가능 | C24/23/50 C24/23/50 |
1 마하즈 IPC-TM-650 2.5.5.3 10 기가헤르츠 IPC-TM 2.5.5.5 |
|
유전체 Constant,εDesign | 2.33 | Z | 이용 불가능 | 8GHz 내지 40 기가헤르츠 | 미분 위상 렝스법 | |
산재 Factor,tanδ | 0.0005 0.0012 |
Z | 이용 불가능 | C24/23/50 C24/23/50 |
1 마하즈 IPC-TM-650 2.5.5.3 10 기가헤르츠 IPC-TM 2.5.5.5 |
|
ε의 열 상수 | -115 | Z | ppm/C | -50Cto 150C | IPC-TM-650 2.5.5.5 | |
체적 저항률 | 2 X 107 | Z | 모흠 센티미터 | C/96/35/90 | ASTM D 257 | |
표면 저항치 | 3 X 107 | Z | 모흠 | C/96/35/90 | ASTM D 257 | |
비열 | 0.96(0.23) | 이용 불가능 | j/g/k (cal/g/c) |
이용 불가능 | 산정됩니다 | |
인장 탄성률 | 23C에 시험을 받으세요 | 100C에 시험을 받으세요 | 이용 불가능 | MPa(kpsi) | A | ASTM D 638 |
1300(189) | 490(71) | X | ||||
1280(185) | 430(63) | Y | ||||
임계 응력 | 50(7.3) | 34(4.8) | X | |||
42(6.1) | 34(4.8) | Y | ||||
궁극 변형 | 9.8 | 8.7 | X | % | ||
9.8 | 8.6 | Y | ||||
압축률 | 1210(176) | 680(99) | X | MPa(kpsi) | A | ASTM D 695 |
1360(198) | 860(125) | Y | ||||
803(120) | 520(76) | Z | ||||
임계 응력 | 30(4.4) | 23(3.4) | X | |||
37(5.3) | 25(3.7) | Y | ||||
54(7.8) | 37(5.3) | Z | ||||
궁극 변형 | 4 | 4.3 | X | % | ||
3.3 | 3.3 | Y | ||||
8.7 | 8.5 | Z | ||||
수분 흡수 | 0.02 | 이용 불가능 | % | 0.62"(1.6mm) D48/50 | ASTM D 570 | |
열전도율 | 0.22 | Z | W/m/k | 80C | ASTM C 518 | |
열 팽창율 | 22 28 173 |
X Y Z |
ppm/C | 0-100C | IPC-TM-650 2.4.41 | |
Td | 500 | 이용 불가능 | C TGA | 이용 불가능 | ASTM D 3850 | |
비중 | 2.2 | 이용 불가능 | gm/cm3 | 이용 불가능 | ASTM D 792 | |
구리 껍질 | 27.2(4.8) | 이용 불가능 | Pli(N/mm) | 1 항공 회사 코드(35mm)EDC 포일 땜납 부유물 뒤에 |
IPC-TM-650 2.4.8 | |
인화성 | V-0 | 이용 불가능 | 이용 불가능 | 이용 불가능 | UL 94 | |
적합한 무연 처리 | 예 | 이용 불가능 | 이용 불가능 | 이용 불가능 | 이용 불가능 |
우리는 당신에게 원형, 작은 묶음과 대량 생산 서비스를 제공하는 것을 전문으로 합니다.
의문 사항이 있다면 자유롭게 저희에게 연락해 주세요.
당신의 읽기에 대해 감사하세요.
