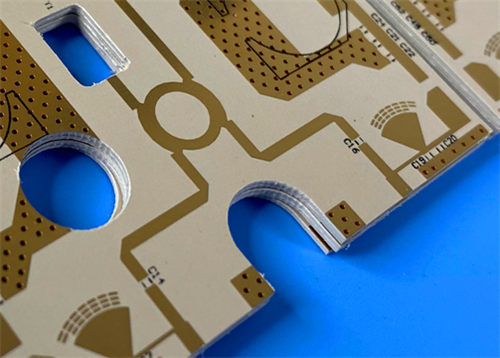

이 맞춤형 2층 딱딱한 고주파 PCB는 로저스를 사용합니다디클라드 527유리섬유로 강화된 PTFE 기판, 고정밀, 저손실 RF 및 마이크로파 회로 애플리케이션을 위해 설계되었습니다. 보드는 몰입 금 표면 가공으로 제작되었습니다.상층에 검은색 실크스크린 인쇄, 밑에 실크 스크린이 없고, 양면 용접 마스크가 없는 구조입니다.
PCB 사양
| 파라미터 항목 | 사양 |
| 기본 재료 | 로저스 디클라드 527 고주파 PTFE 복합물 |
| 계층 수 | 2층 딱딱한 PCB |
| 보드 크기 | 49.63mm × 91.54mm (1개), 차원 허용: ±0.15mm |
| 최소 추적 / 공간 | 4 밀리 / 6 밀리 |
| 최소 기계 구멍 크기 | 00.3mm |
| 타입을 통해 | 실명 비아스는 채택되지 않습니다. 구멍 비아스만 사용됩니다. |
| 완성된 보드 두께 | 00.6mm |
| 외층 완공 구리 무게 | 1 온스 (1.4 밀리) |
| 접착 두께를 통해 | 20μm |
| 표면 마감 | 잠수 금 |
| 실크 스크린 레이어 | 위면에는 검은색의 실크 스크린, 아래면에는 실크 스크린이 없습니다. |
| 솔더 마스크 레이어 | 위쪽과 아래쪽 용접 마스크가 없습니다. |
| 품질 검사 | 100% 전기 테스트 |
PCB 계층 스택업 구조
| 계층 이름 | 사양 |
| 구리층 1 (최상층) | 35μm의 완공 구리 두께 |
| 다이렉트릭 코어 | 로저스 디클라드 527 고주파 물질, 0.508mm (20mil) 두께 |
| 구리층 2 (아래층) | 35μm의 완공 구리 두께 |
예술 작품 과 품질 표준
그림 형식: 제조 파일은 표준 Gerber RS-274-X 형식으로 제공되며, 정확한 회로 패턴과 완전한 생산 호환성을 보장하는 보편적인 산업 사양입니다.
품질 표준: 각 PCB는 IPC-Class-2 신뢰성 표준을 충족하여 상업 및 산업용 전자 애플리케이션의 성능 및 내구성 요구 사항을 보장합니다.
공급 커버: 글로벌 배송 및 유연한 배달 일정은 다양한 프로젝트 일정에 적응하여 안정적인 전 세계 공급을 지원합니다.
디클라드 527 자료 개요
로저스 디클래드 527는 고주파 PCB 제조를 위해 특별히 개발된 고성능 직물 유리섬유 강화 PTFE 복합 기판입니다.정밀 정렬된 유리섬유와 PTFE의 비율을 갖춘이 물질은 전통적인 PTFE 기판과 비교했을 때 안정적인 변압성 상수와 우수한 차원 안정성을 제공합니다.정교 한 구조적 구성 은 정밀 한 회로 등록 및 고 주파수 회로 설계 에 대한 일관성 있는 전기 성능 을 보장 합니다.
핵심 재료 성능 특징
1안정적 인 저 손실 다이 일렉트릭 특성
1MHz와 10GHz에서 2.4~2.6의 안정적인 다이렉트릭 상수를 유지하며, 10GHz에서 0.0017의 극저분해 인수를 갖는다.고주파 신호 약화 및 단계 왜곡을 효과적으로 최소화합니다..
2신뢰성 있는 열 다이 일렉트릭 안정성
이 물질은 -10°C에서 140°C까지의 넓은 온도 범위에서 -153 ppm/°C의 변전압의 일정한 열 계수를 나타냅니다.변동적인 열환에서 안정적인 다이 일렉트릭 성능을 유지하는.
3우수한 구조적 안정성
잘 일치 된 열 팽창 계수는 균형 잡힌 열 팽창 특성을 제공합니다. 이는 온도 사이클 중에 열 스트레스와 구조 변형을 현저하게 감소시킵니다.,뛰어난 장기적인 기계적 신뢰성을 보장합니다.
4환경적 적응력
0.03%의 매우 낮은 수분 흡수율을 자랑하는 이 물질은 높은 습도 조건에서 소소한 성능 변화를 발생시킵니다.화학물질에 대한 탁월한 저항성은 가혹하고 복잡한 작업 환경에서 안정적으로 작동 할 수 있습니다..
일반적인 응용 시나리오
초저하 고주파 손실, 뛰어난 차원 안정성, 균일한 전기 특성 및 신뢰할 수 있는 환경 적응력이 지원됩니다.디클라드 527 PCB는 다양한 전문 응용 프로그램을 위해 고 정밀 RF 및 마이크로 웨브 시스템에서 광범위하게 채택됩니다아래와 같이:
- 라더 공급 네트워크 및 안내 시스템
-상업 단계적 배열 네트워크 장비
-저손실 기지국 안테나 및 디지털 라디오 안테나
- 고성능 RF 필터, 결합기 및 LNA 모듈
|
|
