| 모크: | 1 PC |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8-9 작업 일 |
| 지불 방법: | 전신환 |
| 공급 능력: | 달 당 5000 PC |

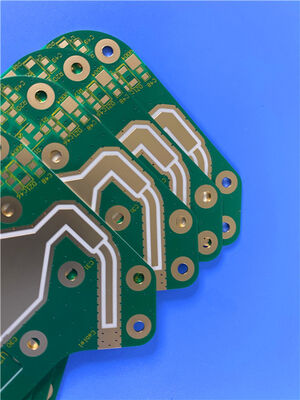

이 맞춤형 2층 딱딱한 로저스 AD250C PCB는 고성능의 고주파 회로판입니다. 0.6mm의 완성된 두께, 1온스 외면 구리 무게, 순금 표면 완화,그리고 쌍면 녹색 용접 마스크고품질 유리 강화 된 PTFE AD250C 기판에 구축되어 안정적인 DK 2.5 저손실 특성과 극저 -159 dBc PIM 성능을 가지고 있습니다.이 PCB는 IPC-클래스-2 표준에 따라 100% 전력 테스트를 통해 제조됩니다.고 주파수 무선 운영에 최적화되어 있으며, 셀룰러 기지 스테이션 안테나, 자동차 텔레매틱스 시스템 및 상업용 위성 라디오 안테나에 널리 사용됩니다.전 세계 무선 통신 프로젝트를 위한 고출력 및 신뢰할 수 있는 안테나 성능.
PCB 사양
| 사양 항목 | 세부 매개 변수 |
| 기본 재료 | 로저스 AD250C 고주파 안테나 라미네이트 |
| 레이어 구성 | 2층 딱딱한 PCB |
| 보드 크기 | 55.36mm × 76.2mm (±0.15mm 허용, 1PCS) |
| 최소 추적 / 공간 | 4/6 밀리 |
| 최소 구멍 크기 | 00.4mm |
| 타입을 통해 | 뚫린 구멍만, 장님 / 묻힌 비아스가 없습니다 |
| 완성된 보드 두께 | 00.6mm |
| 외층 구리 무게 | 1온스 완성된 구리 |
| 접착 두께를 통해 | 20μm |
| 표면 마감 | 금으로 칠한 |
| 실크 스크린 | 위쪽: 노란색, 아래쪽: 아무 것도 없습니다 |
| 용접 마스크 | 두면 녹색 용접 마스크 |
| 출하 전 시험 | 100% 완전 전기 테스트 |
2층 PCB 스택업 구조
| 계층 구조 | 재료 및 두께 |
| 상층 구리층 | 35μm 전도성 구리 필름 |
| 다이렉트릭 코어 기판 | AD250C 기판, 0.508mm (20mil) |
| 하층 구리층 | 35μm 전도성 구리 필름 |
PCB 통계
이 AD250C 고주파 이중층 PCB는 과학적으로 최적화된 부품 레이아웃과 회로 라우팅 디자인을 갖추고 있습니다.콤팩트한 구조적 통합과 안정적인 전기 성능을 균형을 맞추어 고주파 안테나 운영 조건에 완전히 적응합니다..
| 통계 항목 | 양 / 형식 |
| 전체 구성 요소 | 36 |
| 전체 패드 | 51 |
| 뚫린 패드 | 24 |
| 최상층 SMT 패드 | 27 |
| 아래층 SMT 패드 | 0 |
| 비아 | 49 |
| 망 | 2 |
도입로저스 AD250C 라미네이트
로저스 AD250C는 섬유로 강화된 PTFE 복합 라미네이트입니다.현대 고주파 무선 안테나 시장의 엄격한 성능 요구 사항을 충족시키기 위해 제작되었습니다.정밀하게 캘리브레이드 된 다이 일렉트릭 성질, 최소한의 고 주파수 신호 손실, 그리고 뛰어난 PIM 안정성지속적인 고속 운용 중 신호 왜곡과 주파수 저하를 효과적으로 제거합니다.통합 된 직물 유리 강화는 생산성을 크게 향상시켜 PCB 생산을 효율화하고 대량 생산에 대한 일관성 높은 생산량을 가능하게합니다.
이 전문 안테나 등급 다이 일렉트릭 물질은 두 가지 구리 포일 옵션을 지원합니다: 표준 전극 퇴적 (ED) 구리 및 역 처리 된 ED 구리.두 구성 모두 효과적으로 회로 전송 손실을 최소화하고 안테나 PIM 성능을 안정화, 무선 통신 장치의 수동적 인터모들레이션 간섭으로 인한 생산 결함 및 생산량 저하를 크게 줄입니다.
AD250 재료장점 과 이점
기존과 비교하면FR4 PCB, 이 로저스 AD250C 고주파 보드는 무선 안테나 애플리케이션에 중요한 이점을 제공합니다:
초저 신호 손실: 낮은 분산 요인은 높은 주파수에서 신호 무결성을 보존합니다.
안정적인 변압기 상수: 일관성 있는 DK는 작동 조건에 따라 주파수 전환을 피합니다.
우수한 낮은 PIM 성능: 더 깨끗한 안테나 신호를 위해 수동적 인 인터모들레이션을 줄입니다.
좋은 차원 안정성: 낮은 수분 흡수, 다양한 환경에서 정밀성을 유지합니다.
강한 환경 저항성: 높은 Tg 및 순수한 금 완성도는 신뢰할 수있는 야외 성능을 제공합니다.
신뢰성 높은 품질 관리: IPC 클래스-2 구축 및 100% 전기 테스트는 공개 / 단기 결함을 방지합니다.
전형적적용 시나리오
저손실, 낮은 PIM 및 높은 안정성 특성을 활용하여 Rogers AD250C 2층 딱딱한 PCB는 고정도 무선 안테나 및 통신 시스템 장비에 널리 사용됩니다.
셀룰러 베이스 스테이션 안테나: 통신 네트워크의 안정적이고 고효율의 신호 커버리 및 전송을 보장하는 4G/5G 셀룰러 인프라 안테나 단위에 이상적입니다.
자동차 텔레매틱스 안테나 시스템: 자동차 지능형 시스템에 대한 안정적인 무선 통신 및 내비게이션 신호 수신을 지원하는 복잡한 차량 운영 환경에 적응합니다.
상업용 위성 라디오 안테나: 저손실 위성 신호 전송을 가능하게 하며, 위성 라디오 장치의 신호 수신 감수성과 간섭 방지 능력을 향상시킵니다.
결론
우리는 IPC-클래스-2 품질 규격에 엄격하게 준수하여 로저스 AD250C 고주파 PCB에 대한 전문 맞춤 제조 서비스를 제공합니다.우리는 글로벌 배송 및 유연한 보드 크기의 사용자 정의를 지원합니다, 기술 매개 변수 및 표면 처리, 전 세계 무선 통신 장비 제조업체, 안테나 개발자 및 전자 엔지니어링 팀에 대한 신뢰할 수있는 PCB 솔루션을 제공합니다.프로토타입 검증 또는 대량 생산, 우리의 AD250C PCB는 모든 고주파 안테나 프로젝트에 높은 출력, 낮은 신호 손실 및 장기 안정적인 성능을 제공합니다.
|
|
