| 모크: | 1 PC |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8-9 작업 일 |
| 지불 방법: | 전신환 |
| 공급 능력: | 달 당 5000 PC |

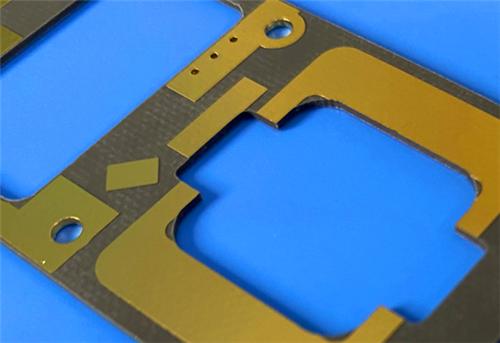

이 맞춤형 2층 딱딱한 고주파 PCB는 로저스를 사용합니다NT1기생물유리 마이크로파이버로 강화된 PTFE 복합재료로, 초저하 손실 밀리미터파 및 고정도 RF/마이크로파 회로용으로 설계되었습니다.그것은 양쪽에 실크 스크린 또는 솔더 마스크가없는 몰입 금 표면 가공을 특징으로합니다모든 완성된 유닛은 안정적이고 신뢰할 수 있고 일관된 전기 성능을 제공하기 위해 배송 전에 100% 전기적으로 테스트됩니다.
PCB 사양
| 파라미터 항목 | 사양 |
| 기본 재료 | 로저스 RT/더로이드 5880 유리 마이크로 파이버 강화 PTFE 복합 라미네이트 |
| 계층 수 | 2층 딱딱한 PCB |
| 보드 크기 | 102mm × 65mm (1개), 허용도: ±0.15mm |
| 최소 추적 / 공간 | 4 밀리 / 6 밀리 |
| 최소 기계 구멍 크기 | 0.35mm |
| 타입을 통해 | 장막이 없는 뚫린 비아 디자인 |
| 완성된 보드 두께 | 0.85mm |
| 완성 된 구리 무게 | 모든 층에 1 온스 (1.4 밀리) |
| 접착 두께를 통해 | 20μm |
| 표면 마감 | 잠수 금 |
| 실크 스크린 레이어 | 위면과 아래면 모두에 실크스크린이 없거나 |
| 솔더 마스크 레이어 | 양쪽에서 완전히 용접 마스크가 없습니다. |
| 품질 검사 | 100% 전력 검사 배달 전에 수행 |
PCB 계층 스택업 구조
| 계층 이름 | 사양 |
| 구리층 1 (최상층) | 35μm의 완공 구리 두께 |
| 다이렉트릭 코어 | 로저 RT/더로이드 5880 기판, 두께 0.787mm (31mil) |
| 구리층 2 (아래층) | 35μm의 완공 구리 두께 |
예술 작품 과 품질 표준
그림 형식: 정확한 회로 패턴 및 완전한 생산 호환성을 보장하기 위해 표준 Gerber RS-274-X 파일로 제조됩니다.
품질 표준: 모든 제조 및 검사 절차는 IPC-Class-2 표준을 엄격히 준수합니다.안정적인 전기 성능과 상업 및 산업용 용도로 뛰어난 장기 내구성을 제공합니다.
서비스 커버리: 글로벌 배송 서비스는 전 세계 고주파 PCB 프로젝트에 안정적이고 신뢰할 수있는 제품 공급을 제공하기 위해 제공됩니다.
NT1기능적 기술
RT/duroid 5880은 고성능의 유리 마이크로 섬유로 강화된 PTFE 복합재로 고정도 마이크로 스트립 및 스트라이프 라인 회로 애플리케이션을 위해 설계되었습니다.무작위 마이크로 섬유 구조는 기판 전체에 우수한 변압 일정한 균일성을 제공합니다.이 물질은 매우 낮은 분산 요인으로 넓은 주파수 범위에서 안정적인 다이 일렉트릭 성능을 유지합니다.Ku 대역 및 더 높은 밀리미터 파동 주파수 애플리케이션에 대한 일관된 저손실 신호 전송을 가능하게 하는.
핵심 재료 특징 및 기능적 이점
초저전력 손실: 강화된 PTFE 기판 사이에서 최소한의 신호 약화를 제공하여 밀리미터 파동 및 고주파 RF 회로에 고밀도 신호 전송을 가능하게합니다.
우수한 주파수 안정성: 10GHz에서 2.2 ± 0.02의 안정적인 DK와 0.0004~0.0009의 극저한 DF를 유지합니다.광범위한 주파수 대역에 걸쳐 광대역 설계에 대한 일관된 전기 성능을 보장.
낮은 수분 흡수율: 0.02%의 낮은 수분 흡수율로 습도의 간섭에 저항하고 다양한 작업 환경에서 안정적인 변압 성질을 유지합니다.
동위성 및 균일 구조: 모든 방향의 균일 구조는 정확한 임피던스 제어, 안정적인 성능 및 대량 생산에 대한 높은 반복성을 보장합니다.
우수한 화학 저항성: 가공 중에 다양한 산업 화학 물질과 청소 용액을 용납하여 회로 무결성을 보호하고 생산 생산성과 장기 신뢰성을 높입니다.
안전 및 공정 친화적: UL 94V-0 화염 retardance 및 현대 산업 안전 및 제조 사양에 따라 완전히 납 없는 프로세스 호환성을 특징으로합니다.
일반적인 응용 시나리오
고주파 손실이 극히 낮고, 뛰어난 주파수 안정성과 일관된 전기 성능으로 RT/듀로이드 5880 기반 PCB는 고급 상업용,군사 및 항공우주 고주파 시스템:
|
|
