| 모크: | 1pcs |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8~9 일 |
| 지불 방법: | T/T |
| 공급 능력: | 5000PCS / 월 |

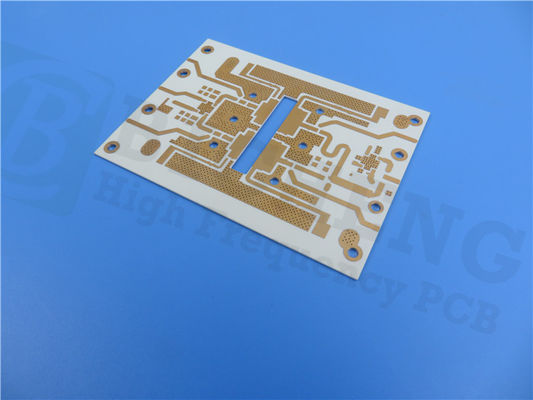

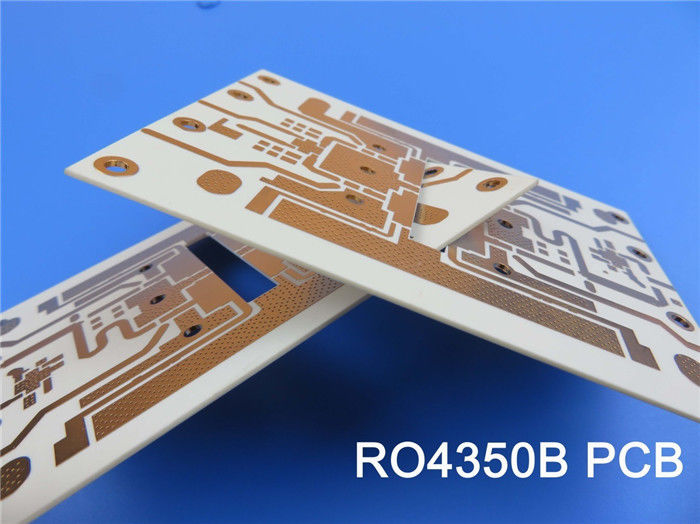

로저스 RO4350B 소재와 RO4450F 결합판을 탑재한 PCB를 소개합니다.두 재료의 강점을 결합하여 뛰어난 신뢰성과 효율성을 제공합니다.RO4350B 라미네이트는 PTFE / 직물 유리와 유사한 전기 성능을 제공하며 에포시 / 유리 제조성을 활용하여 마이크로 웨브 애플리케이션에 비용 효율적인 선택이됩니다.
RO4350B의 주요 특징
RO4350B 물질은 10 GHz에서 3.48 ± 0.05의 변압 변수와 0의 낮은 방출 인자를 자랑합니다.0037, 최소 신호 손실을 보장합니다. 0.69 W/m·K의 열 전도성 및 280 °C 이상의 높은 유리 전환 온도 (Tg),이 물질은 광범위한 운영 조건에서 안정성을 유지합니다.열 팽창 계수 (CTE) 는 구리와 밀접하게 일치하여 다층 보드 구조에 매우 중요한 우수한 차원 안정성을 제공합니다.
RO4450F의 주요 특징
RO4450F 결합은 PCB의 성능을 강화하여 10 GHz에서 3.52 ± 0.05의 변압 변수를 제공하며 0의 방출 인수를 제공합니다.004. 0.65 W/m·K의 열전도와 280 °C 이상의 높은 Tg를 가지고, 여러 라미네이션 주기를 처리하는 데 적합합니다. 이 결합은 또한 FR-4 재료와 호환성을 위해 설계되었습니다.다각적인 다층 구조를 허용합니다..
| RO4350B 전형적 가치 | |||||
| 재산 | RO4350B | 방향 | 단위 | 조건 | 시험 방법 |
| 다이렉트릭 상수,ε 프로세스 | 30.48±0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 클램프된 스트라이프라인 | |
| 다이렉트릭 상수,ε 설계 | 3.66 | Z | 8~40 GHz | 차분 단계 길이의 방법 | |
| 분산 요인,δ | 0.0037 0.0031 |
Z | 10 GHz/23°C 2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 | |
| 열 계수 ε | +50 | Z | ppm/°C | -50°C~150°C | IPC-TM-650 2.5.5.5 |
| 부피 저항성 | 1.2 x 1010 | MΩ.cm | COND A | IPC-TM-650 2.5.17.1 | |
| 표면 저항성 | 5.7 x 109 | MΩ | COND A | IPC-TM-650 2.5.17.1 | |
| 전기력 | 31.2 ((780) | Z | Kv/mm ((v/mil) | 0.51mm ((0.020") | IPC-TM-650 2.5.6.2 |
| 튼튼성 모듈 | 162,432) 14,153 ((2,053) |
X Y |
MPa (ksi) | NT1 국가 | ASTM D 638 |
| 팽창 강도 | 203(29.5) 130(18.9) |
X Y |
MPa (ksi) | NT1 국가 | ASTM D 638 |
| 굽기 힘 | 255 (37) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
| 차원 안정성 | <0.5 | X,Y | mm/m (밀리 / 인치) |
에치+E2/150°C 후에 | IPC-TM-650 2.4.39A |
| 열 팽창 계수 | 10 12 32 |
X Y Z |
ppm/°C | -55°C~288°C | IPC-TM-650 2.4.41 |
| Tg | >280 | °C TMA | A | IPC-TM-650 2.4.24.3 | |
| Td | 390 | °C TGA | ASTM D 3850 | ||
| 열전도성 | 0.69 | W/M/oK | 80°C | ASTM C518 | |
| 수분 흡수 | 0.06 | % | 48시간 침수 0.060" 샘플 온도 50°C |
ASTM D 570 | |
| 밀도 | 1.86 | gm/cm3 | 23°C | ASTM D 792 | |
| 구리 껍질 강도 | 0.88 (5.0) |
N/mm (PLI) |
용접 후 1 온스 EDC 포일 |
IPC-TM-650 2.4.8 | |
| 연화성 | (3) V-0 | UL 94 | |||
| 납 없는 공정 호환성 | 네 | ||||

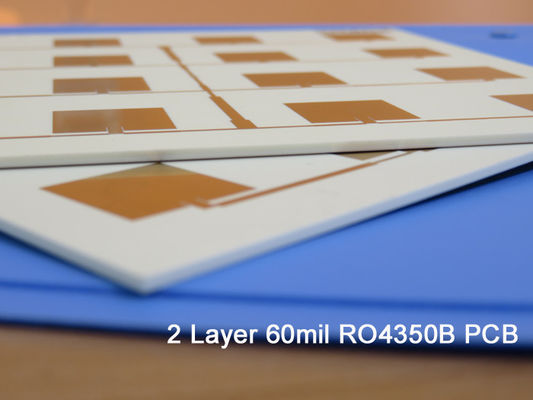

PCB 스택업
PCB는 견고한 2층 단단한 스택업을 갖추고 있습니다.
- 구리 층 1: 35 μm
- RO4350B 코어: 1.524 mm (60 mil)
- 프리프레그 본드 레이 (RO4450F): 0.101 mm (4 mil)
- RO4350B 코어: 1.524 mm (60 mil)
- 프리프레그 본드 레이 (RO4450F): 0.101 mm (4 mil)
- RO4350B 코어: 1.524 mm (60 mil)
- 프리프레그 본드 레이 (RO4450F): 0.101 mm (4 mil)
- RO4350B 코어: 1.524 mm (60 mil)
- 구리층 2: 35 μm
건설 세부 사항
이 PCB는 65 mm x 65 mm (± 0.15 mm) 를 측정하고 6.5 mm의 완공 두께를 가지고 있습니다. 그것은 최소 7/8 mils의 흔적 / 공간을 지원하고 최소 구멍 크기가 0.5 mm입니다. 완공 구리 무게는 1 온스 (1.4 밀리) 로 덮여 있으며, 위층에는 20μm의 비아플레이팅 두께가 있습니다. 표면은 ENIG이고, 상단 실크스크린은 노란색이고 상단 용접 마스크는 녹색입니다.각 보드는 품질을 보장하기 위해 배송 전에 100% 전기 테스트를 거칩니다..
준수 및 사용 가능성
- 그림 형식: 게르버 RS-274-X
- 품질 표준: IPC-클래스-2
- 사용 가능성: 전 세계
전형적 사용법
이 PCB는 다음과 같은 용도로 적합합니다.
- 셀룰러 기반 스테이션 안테나 및 전력 증폭기
- RF 식별 태그
- 자동차용 레이더 및 센서
- 직접 방송 위성 LNB
로저스 RO4350B와 RO4450F의 첨단 특성을 다음 프로젝트에서 활용하여 요구되는 RF 애플리케이션에서 높은 신뢰성과 성능을 보장합니다.
|
|
