| 모크: | 1개 |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 가방 + 상자 |
| 배달 기간: | 8-9 영업일 |
| 지불 방법: | 티/티 |
| 공급 능력: | 달 당 5000PCS |

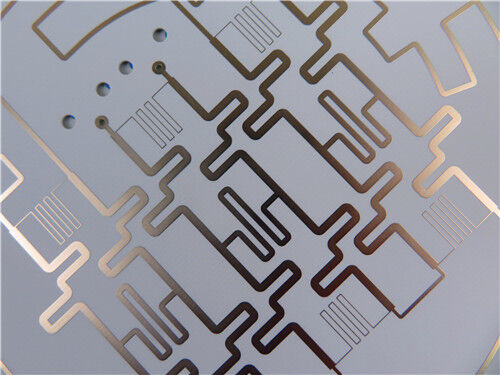

이 2층 강성 PCB는 Rogers Kappa 438을 기판으로 사용하고 ENIG(무전해 니켈 및 침금) 표면 처리를 적용했습니다. 1oz(1.4mil) 외부 구리 클래딩, 0.85mm 완성 두께, 20μm 비아 도금을 통해 일관된 전기적 성능과 고정밀 제조 표준을 보장합니다. Kappa 438의 우수한 고주파 특성을 활용하여 캐리어 등급 WiFi/LAA, 소형 셀/DAS, V2X 통신 및 IoT 스마트 홈/무선 미터 애플리케이션에 적합합니다.
PCB 구성 세부 정보
| 사양 | 세부 정보 |
| 기판 재질 | Rogers Kappa 438 |
| 층 수 | 2층 |
| 보드 크기 | 단위당 45.5mm x 32mm, 허용 오차 ±0.15mm |
| 최소 트레이스/간격 | 5/6 mil |
| 최소 홀 크기 | 0.2mm |
| 블라인드 비아 / 매립 비아 | 블라인드 비아 없음 |
| 완성 보드 두께 | 0.85mm |
| 완성 구리 중량 | 외부 층 1 oz (1.4 mil) |
| 비아 도금 두께 | 20 μm |
| 표면 마감 | 무전해 니켈 및 침금 (ENIG) |
| 상단 실크스크린 | 아니요 |
| 하단 실크스크린 | 아니요 |
| 상단 솔더 마스크 | 아니요 |
| 하단 솔더 마스크 | 아니요 |
| 품질 관리 | 출하 전 100% 전기 테스트 실시 |
PCB 스택업
| 스택업 층 | 사양 |
| 구리_층_1 | 35 μm |
| Rogers Kappa 438 | 0.762 mm (30mil) |
| 구리_층_2 | 35 μm |
아트워크 유형
PCB 제조를 위해 제공된 아트워크는 PCB 제조 데이터를 전송하는 업계 표준 프로토콜인 Gerber RS-274-X 형식을 준수합니다.
품질 표준
이 PCB는 인쇄 회로 기판에 대한 널리 인정되는 업계 벤치마크인 IPC-Class-2 표준을 준수합니다. IPC-Class-2 표준은 PCB 품질, 성능 및 신뢰성에 대한 엄격한 요구 사항을 명시하여 일관된 작동과 적당한 신뢰성이 필요한 대부분의 상업 및 산업 응용 분야에 적합합니다.
가용성
이 PCB는 글로벌 공급이 가능합니다. 우리는 다양한 국가 및 지역의 고객에게 제품을 적시에 배송할 수 있도록 신뢰할 수 있는 물류 및 배송 솔루션을 제공하며, 소량 및 대량 주문 요구 사항을 모두 충족할 수 있습니다.
Kappa 438 기판 재질 소개
Rogers Kappa 438 라미네이트는 유리 강화 탄화수소 세라믹 시스템을 사용하여 제작되어 우수한 고주파 성능을 제공하고 저비용 회로 제작을 가능하게 합니다. 저손실 재료로서 표준 에폭시/유리(FR-4) 제조 절차를 사용하여 처리할 수 있습니다. Kappa 438 라미네이트는 UL 94 V-0 난연 등급을 보유하고 있으며 무연 납땜 공정과 호환됩니다. 표준 두께 옵션에는 10, 20, 30, 40 및 60 mil이 포함됩니다. 또한 Kappa 438 라미네이트는 FR-4 산업 표준 규격과 일치하는 유전 상수(Dk)를 특징으로 하여 전기적 성능이 향상된 기존 FR-4 설계를 쉽게 변환할 수 있습니다.
Kappa 438의 주요 특징
| 주요 특징 | 사양 |
| 재질 플랫폼 | 유리 강화 탄화수소 열경화성 수지 |
| 유전 상수 (Dk) | 4.38 (FR-4 산업 표준 규격과 일치) |
| Dk 및 두께 허용 오차 | FR-4보다 엄격함 |
| Z축 CTE | 42 ppm/°C |
| 유리 전이 온도 (Tg) | > 280°C (TMA) |
| Dk의 열 계수 | -21 ppm/°C (온도 범위: -50°C ~ 150°C) |
| 난연 등급 | UL 94-V0 |
핵심 이점
-FR-4 표준과 일관된 PCB 제조 및 조립 공정 간소화
-맞춤형 Dk 설계를 통해 전기적 성능이 향상된 기존 FR-4 설계를 원활하게 변환 가능
-다양한 애플리케이션 시나리오에서 일관된 회로 성능 보장
-설계 유연성 향상 및 도금 스루 홀의 신뢰성 향상
-자동 조립 공정과 호환
일반적인 응용 분야
-캐리어 등급 WiFi/라이선스 보조 액세스 (LAA)
-소형 셀 및 분산 안테나 시스템 (DAS)
-차량 간/차량 간 인프라 통신 (V2X)
-사물 인터넷 (IoT) 부문: 스마트 홈 및 무선 미터
결론
Kappa 438 기반의 이 2층 PCB는 캐리어 등급 WiFi/LAA, 소형 셀, DAS, V2X 통신 및 IoT 스마트 홈 및 무선 미터 시스템의 개발 및 제조에 종사하는 전문가, 연구 개발(R&D) 기관 및 기술 기업에 적합합니다. FR-4 호환성, 저손실 및 우수한 고주파 특성을 특징으로 하는 고성능 Rogers Kappa 438 기판을 활용함으로써 이 PCB는 일관된 전기적 성능, 설계 유연성 및 간소화된 제조가 필요한 고수요 무선 애플리케이션을 위한 안정적이고 비용 효율적인 솔루션을 제공합니다.
|
|
| 모크: | 1개 |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 가방 + 상자 |
| 배달 기간: | 8-9 영업일 |
| 지불 방법: | 티/티 |
| 공급 능력: | 달 당 5000PCS |
이 2층 강성 PCB는 Rogers Kappa 438을 기판으로 사용하고 ENIG(무전해 니켈 및 침금) 표면 처리를 적용했습니다. 1oz(1.4mil) 외부 구리 클래딩, 0.85mm 완성 두께, 20μm 비아 도금을 통해 일관된 전기적 성능과 고정밀 제조 표준을 보장합니다. Kappa 438의 우수한 고주파 특성을 활용하여 캐리어 등급 WiFi/LAA, 소형 셀/DAS, V2X 통신 및 IoT 스마트 홈/무선 미터 애플리케이션에 적합합니다.
PCB 구성 세부 정보
| 사양 | 세부 정보 |
| 기판 재질 | Rogers Kappa 438 |
| 층 수 | 2층 |
| 보드 크기 | 단위당 45.5mm x 32mm, 허용 오차 ±0.15mm |
| 최소 트레이스/간격 | 5/6 mil |
| 최소 홀 크기 | 0.2mm |
| 블라인드 비아 / 매립 비아 | 블라인드 비아 없음 |
| 완성 보드 두께 | 0.85mm |
| 완성 구리 중량 | 외부 층 1 oz (1.4 mil) |
| 비아 도금 두께 | 20 μm |
| 표면 마감 | 무전해 니켈 및 침금 (ENIG) |
| 상단 실크스크린 | 아니요 |
| 하단 실크스크린 | 아니요 |
| 상단 솔더 마스크 | 아니요 |
| 하단 솔더 마스크 | 아니요 |
| 품질 관리 | 출하 전 100% 전기 테스트 실시 |
PCB 스택업
| 스택업 층 | 사양 |
| 구리_층_1 | 35 μm |
| Rogers Kappa 438 | 0.762 mm (30mil) |
| 구리_층_2 | 35 μm |
아트워크 유형
PCB 제조를 위해 제공된 아트워크는 PCB 제조 데이터를 전송하는 업계 표준 프로토콜인 Gerber RS-274-X 형식을 준수합니다.
품질 표준
이 PCB는 인쇄 회로 기판에 대한 널리 인정되는 업계 벤치마크인 IPC-Class-2 표준을 준수합니다. IPC-Class-2 표준은 PCB 품질, 성능 및 신뢰성에 대한 엄격한 요구 사항을 명시하여 일관된 작동과 적당한 신뢰성이 필요한 대부분의 상업 및 산업 응용 분야에 적합합니다.
가용성
이 PCB는 글로벌 공급이 가능합니다. 우리는 다양한 국가 및 지역의 고객에게 제품을 적시에 배송할 수 있도록 신뢰할 수 있는 물류 및 배송 솔루션을 제공하며, 소량 및 대량 주문 요구 사항을 모두 충족할 수 있습니다.
Kappa 438 기판 재질 소개
Rogers Kappa 438 라미네이트는 유리 강화 탄화수소 세라믹 시스템을 사용하여 제작되어 우수한 고주파 성능을 제공하고 저비용 회로 제작을 가능하게 합니다. 저손실 재료로서 표준 에폭시/유리(FR-4) 제조 절차를 사용하여 처리할 수 있습니다. Kappa 438 라미네이트는 UL 94 V-0 난연 등급을 보유하고 있으며 무연 납땜 공정과 호환됩니다. 표준 두께 옵션에는 10, 20, 30, 40 및 60 mil이 포함됩니다. 또한 Kappa 438 라미네이트는 FR-4 산업 표준 규격과 일치하는 유전 상수(Dk)를 특징으로 하여 전기적 성능이 향상된 기존 FR-4 설계를 쉽게 변환할 수 있습니다.
Kappa 438의 주요 특징
| 주요 특징 | 사양 |
| 재질 플랫폼 | 유리 강화 탄화수소 열경화성 수지 |
| 유전 상수 (Dk) | 4.38 (FR-4 산업 표준 규격과 일치) |
| Dk 및 두께 허용 오차 | FR-4보다 엄격함 |
| Z축 CTE | 42 ppm/°C |
| 유리 전이 온도 (Tg) | > 280°C (TMA) |
| Dk의 열 계수 | -21 ppm/°C (온도 범위: -50°C ~ 150°C) |
| 난연 등급 | UL 94-V0 |
핵심 이점
-FR-4 표준과 일관된 PCB 제조 및 조립 공정 간소화
-맞춤형 Dk 설계를 통해 전기적 성능이 향상된 기존 FR-4 설계를 원활하게 변환 가능
-다양한 애플리케이션 시나리오에서 일관된 회로 성능 보장
-설계 유연성 향상 및 도금 스루 홀의 신뢰성 향상
-자동 조립 공정과 호환
일반적인 응용 분야
-캐리어 등급 WiFi/라이선스 보조 액세스 (LAA)
-소형 셀 및 분산 안테나 시스템 (DAS)
-차량 간/차량 간 인프라 통신 (V2X)
-사물 인터넷 (IoT) 부문: 스마트 홈 및 무선 미터
결론
Kappa 438 기반의 이 2층 PCB는 캐리어 등급 WiFi/LAA, 소형 셀, DAS, V2X 통신 및 IoT 스마트 홈 및 무선 미터 시스템의 개발 및 제조에 종사하는 전문가, 연구 개발(R&D) 기관 및 기술 기업에 적합합니다. FR-4 호환성, 저손실 및 우수한 고주파 특성을 특징으로 하는 고성능 Rogers Kappa 438 기판을 활용함으로써 이 PCB는 일관된 전기적 성능, 설계 유연성 및 간소화된 제조가 필요한 고수요 무선 애플리케이션을 위한 안정적이고 비용 효율적인 솔루션을 제공합니다.
