제품 상세 정보:
결제 및 배송 조건:
|
원료: | TLX-7 | 레이어 총수: | 2개의 층 |
---|---|---|---|
PCB 두께: | 1.6mm | PCB 사이즈: | 92x92mm=1개 |
솔더 마스크: | 그린 | 실크 스트린: | 백색 |
구리 중량: | 1oZ | 표면가공도: | HASL |
하이 라이트: | 2 층 HASL은 PCB,1 항공 회사 코드 구리 HASL 마무리 PCB,1 항공 회사 코드 구리 이중 레이어 PCB를 완성합니다 |

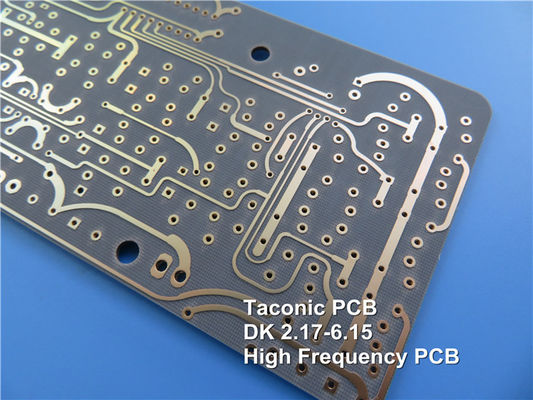

TLX-7 62밀리 1.575mm실버로 몰입함파워 스플리터
(인프린트 회로 보드는 맞춤형 제품입니다, 그림과 표시된 매개 변수는 참조를위한 것입니다)
TLX는 광범위한 RF 응용 분야에서 신뢰성을 제공합니다. 이 재료는 2.45 ~ 2.65 DK 범위 및 사용 가능한 두께와 구리 클래싱으로 인해 다재다능합니다.그것은 낮은 계층 수 마이크로 웨이브 디자인에 적합합니다.
TLX는 PTFE 기반의 유리섬유 라미네이트로, 레이더 시스템, 이동 통신, 마이크로 웨브 테스트 장비, 마이크로 웨브 전송 장치 및 RF 구성 요소에 사용하기에 이상적입니다.
DK TLX-7
종류 | DK | |
TLY-5A | 2.17 | |
TLY-5 | 2.20 | |
TLY-3 | 2.33 | |
TLT-0 | TLX-0 | 2.45 |
TLT-9 | TLX-9 | 2.50 |
TLT-8 | TLX-8 | 2.55 |
TLT-7 | TLX-7 | 2.60 |
TLT-6 | TLX-6 | 2.65 |
TLE-95 | 2.95 | |
TLC-27 | 2.75 | |
TLC-30 | RF-30 | 3.00 |
TLC-32 | 3.20 | |
TLF-35 | 3.50 | |
TLF-35-xxxx-A | 3.50 | |
RF-35 | RF-35A2 | 3.50 |
TRF-41 | 4.10 | |
TRF-43 | 4.30 | |
TRF-45 | 4.50 | |
RF-60A | 6.15 | |
CER-10 | 10 |
TLX는 유리섬유가 가전 강화를 제공하는 RF 마이크로 웨이브 기판 세계에서의 작업마입니다. 기판이 다음과 같은 심각한 환경을 경험할 때마다:우주 발사 중에 높은 수준의 진동에 직면하는 가구에 볼트 된 PCB의 미끄러움에 대한 저항, 엔진 모듈의 고온 노출, 우주에서의 방사능 저항,바다에서 극한 환경의 영향을 받는 전쟁선용 안테나, 비행 중에 폭넓은 온도 범위를 보이는 고도 측정기용 기판.
TLX 가족에는 TLX-0 (dk2.45), TLX-9 (dk2.50), TLX-8 (dk2.55), TLX-7 (dk2.60) 및 TLX-6 (dk2.65) 이 있습니다. TLX-0의 변압 두께는 0.127mm에서 6.35mm (5mil-250mil) 까지 있습니다.TLX-9 범위는 0.05mm ~ 6.35mm (2mil - 250mil), TLX-8은 0.064mm ~ 6.35mm (2.5mil ~ 250mil), TLX-7은 0.089mm ~ 6.35mm (3.5mil - 250mil), TLX-6은 0.089mm ~ 6.35mm (3.5mil ~ 250mil) 에서 다양합니다.
이점:
1우수한 기계적 및 열적 특성
2낮고 안정적인 DK
3차원 안정성
4낮은 수분 흡수
5UL 94 V-O 등급
6엄격히 통제된 DK
7낮은 DF
8. 낮은 계층 수 마이크로 웨이브 디자인
애플리케이션은 안테나, 커플러, 스플리터, 컴바이너, 증폭기, 믹서, 필터, 수동 부품
PCB 사양
PCB 크기 | 92x92mm=1PCS |
보드 타입 | 2면 PCB |
계층 수 | 2층 |
표면 장착 부품 | 네 |
구멍 구성 요소 를 통해 | 아니 |
레이어 스택 | 구리 ------- 35um ((1 온스) + 판 TOP 층 |
TLX-7 1.575mm | |
구리 ------- 35um ((1oz) + 판 BOT 레이어 | |
기술 | |
최소한의 흔적과 공간: | 10 밀리 / 10 밀리 |
최소 / 최대 구멍: | 00.3mm |
다른 구멍의 수: | 1 |
굴착 구멍 수: | 1 |
밀링된 슬롯의 수: | 0 |
내부 절단자 수: | 0 |
임페던스 제어: | 아니 |
골드 손가락 번호: | 0 |
보드 소재 | |
유리 에포시: | TLX-7 1.575mm |
최종 포일 외부: | 10.5온스 |
최종 포일 내부: | 제1호 |
PCB의 최종 높이: | 1.6mm ±10% |
접착 및 코팅 | |
표면 마감 | 몰입 은 |
용접 마스크는 다음을 적용합니다. | 위쪽 |
솔더 마스크 색상: | 녹색 |
용접 마스크 종류: | 제1호 |
컨투어/컷 | 로팅 |
표기 | |
컴포넌트 레전드의 측면 | 위쪽 |
부품 레전드 색상 | 흰색 |
제조업체의 이름 또는 로고: | 보드에 표시된 지휘자와 다리 자유 영역 |
VIA | 구멍을 뚫고 접힌 (PTH), 0.3mm |
발화성 등급 | UL 94-V0 승인 MIN |
차원 허용 | |
오프라인 차원: | 0.0059" |
판 접착: | 0.0029" |
굴착 용도: | 0.002" |
테스트 | 100% 전기 테스트 배송 전 |
제공 될 예술 작품의 종류 | 이메일 파일, Gerber RS-274-X, PCBDOC 등 |
서비스 영역 | 전 세계적으로, 전 세계적으로. |
