| 기재: | RO4350B | 레이어 총수: | 4 층 |
|---|---|---|---|
| Pcb 두께: | 0.82 밀리미터 | PCB 사이즈: | 85 Ｘ 100mm=1PCS |
| 구리 중량: | 1 온스 | 표면가공도: | 침지 금 |
| 강조하다: | IATF16949 다층 PCB 보드,0.82 밀리미터 다층 PCB 보드,0.82 밀리미터 다층 인쇄 회로 보드 |
||

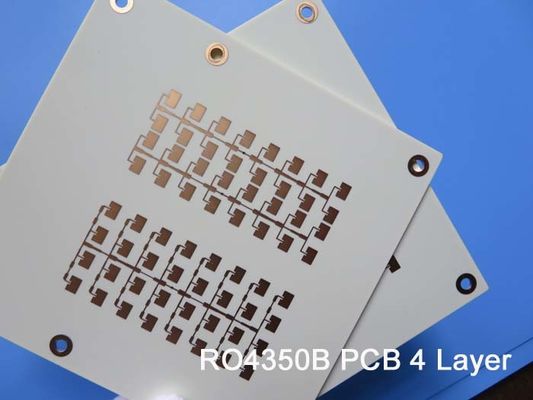

레이더 시스템을 위한 6.6 밀리리터 RO4350B와 10 밀리리터 RO4350B 위의 4 층 고주파 PCB
(프린트 회로 기판은 주문형 제품, 사진이고 보여진 매개 변수가 참고를 단지 위한 것입니다)
다층 고주파 PCB는 프리프레그 접착제를 포함한 모든 고주파 물질로부터 만들어집니다. 예를 들면, 4 층 RO4350B PCB는 RO4350B 기판의 2 핵심의 합성물입니다. 모두에게 알려져 있는 것처럼, 그들은 60 밀리리터 (1.524mm)에 8 핵심입니다.
그래서 그것은 4 층의 스택-업이 많은 다른 방법으로 행해질 수 있는 것이 매우 흥미롭습니다.
오늘 말해진 우리는 6.6 밀리리터에 구축된 4 층 RO4350B 고주파 PCB고 레이더 시스템의 적용을 위한 10 밀리리터 RO4350B 기판입니다. 이 RF 이사회는 최소 4 밀리리터 트랙과 5 밀리터리 갭으로 0.82 밀리미터의 두께를 가지고 있습니다. 이것은 유전성 프리프레그로서 RO4450B와 순수한 고주파 다층 인쇄 회로 기판을 있습니다. 다른 규격은 녹색 솔더 마스크 위에서 하얀 실크 스트린입니다, 침지 금이 패드에 도금되었습니다. 전체 이사회는 위원회마다 위로 1를 공급합니다. 그들은 공급된 거버 데이터를 사용하여 IPC 6012 등급 2마다 제조됩니다. 각각 50 패널은 출하를 위해 싸여집니다. 스택-업에 대한 세부 사항이 여기 있습니다 :
특징과 혜택
1) 저절연 허용한도와 손실 때문의 우수한 고주파수 성능 ;
2) 좋은 고온과 저온 resistance(-192C-260C) ;
3) 첫번째 생산의 적합 제품 금리 : >95%
4) 시간에 맞게 배달 : >98%
5) 고객 불만 요금 : <1>
애플리케이션
가변 결합기, 타워 장착 부스터, 전력 증폭기, 음향 검출 센서, RF 스위치,
매개 변수와 데이터 시트
| PCB 사이즈 | 85 Ｘ 100mm=1PCS |
| 보드형 | 다층 인쇄 회로 기판 |
| 층수 | 4 층 |
| 표면 고정 성분 | 예 |
| 구멍 구성 요소를 통하여 | 부정 |
| 레이어 적층 | 구리 ------- 35 um (1 온스) +plate 최상위 계층 |
| 유전성 RO4350B 0.168 밀리미터 (6.6 밀리리터) | |
| 구리 ------- 35 um(1oz) | |
| 유전성 RO4350F 0.203 밀리미터 (8 밀리리터) | |
| 구리 ------ 35 um (1oz) | |
| 유전성 RO4450B 0.254 밀리미터 (10 밀리리터) | |
| 구리 ------35 um (1oz) + 플레이트 바닥층 | |
| 기술 | |
| 최소 추적과 공간 : | 4 밀리리터 / 5 밀리리터 |
| 최소 / 최대 홀 : | 0.25 밀리미터 / 2.0 밀리미터 |
| 다른 홀의 숫자 : | 5 |
| 보오링공의 수 : | 175 |
| 분쇄 슬롯의 수 : | 0 |
| 내부 컷 아웃의 수 : | 3 |
| 임피던스 제어 : | 부정 |
| 골드 핑거의 수 : | 0 |
| 판재 | |
| 유리 에폭시 : | RO4350B Tg280C, 소포체<3> |
| 마지막 포일 외부 : | 1.5 온스 |
| 마지막 포일 내부의 : | 1 온스 |
| PCB의 최종 높이 : | 0.82 밀리미터 ±0.1mm |
| 도금과 코팅 | |
| 표면가공도 | 침지 금 |
| 솔더 마스크는 다음에 적용됩니다 : | 이용 불가능 |
| 솔더 마스크 색 : | 이용 불가능 |
| 솔더 마스크 타입 : | 이용 불가능 |
| 윤곽 / 절단 | 라우팅 |
| 마킹 | |
| 성분 전설에서 옆 | 이용 불가능 |
| 성분 전설의 컬러 | 이용 불가능 |
| 제조사 이름 또는 로고 : | 이용 불가능 |
| 를 통해 | 도금된 철저한 홀(PTH), 최소 0.25 사이즈 밀리미터. |
| FLAMIBILITY 평가 | UL 94-V0 승인 민. |
| 치수 허용치 | |
| 외형치수 : | 0.0059" |
| 이사회 도금 : | 0.0029" |
| 드릴 허용한도 : | 0.002" |
| 테스트 | 100% 전기시험 이전 출하 |
| 공급될 예술 작품의 타입 | 이메일 파일, 거버 RS-274-X, PCBDOC 기타 등등 |
| 서비스 지역 | 전세계에, 세계적으로. |
