제품 상세 정보:
|
| 기본 재료: | RO3210 + RO4450F PP | 레이어 수: | 4 층 |
|---|---|---|---|
| PCB 두께: | 1.22 밀리미터 | PCB 크기: | 79mm × 79mm, 1개 |
| 솔더 마스크: | 아니요 | 실크 스크린: | 아니요 |
| 구리 무게: | 1oz 외부 레이어 / 1oz 내부 레이어 | 표면 마감: | 은도금 + 금도금 |
| 강조하다: | 4층 FPC 유연 인쇄 회로 |
||

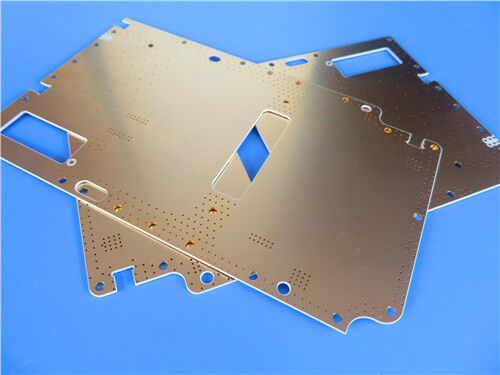

이 맞춤형 4층 로저스 고주파 PCB는 0.508mm RO3210 코어의 두 조각을 0.2mm RO4450F prepreg로 결합하여 대칭 스택업을 채택합니다. 완성 된 압축 두께는 1.22mm에 달합니다.외부와 내부 층 모두 1 온스 완성 된 구리를 사용합니다, 일관성 높은 주파수 신호 전송을 지원합니다. 1 조각에 79mm × 79mm의 크기로, 보드는 양쪽 모두 벗고 용접 마스크와 실크 스크린이 없습니다.그것은 우수한 전도성 및 반 훼손 성능을 제공하기 위해 은 접착 및 금 접착으로 마무리됩니다.심도 조절 슬롯은 특별한 RF 회로 구조 요구 사항을 충족하도록 가공되었습니다. 로저스 고주파 재료로 완전히 구축,이 PCB는 마이크로 웨브 및 RF 응용 프로그램에 안정적인 전기 성능과 신뢰할 수있는 기계적 특성을 유지.
PCB 사양
이 4층 PCB는 모든 로저스 재료 스택업을 사용합니다. RO3210 코어는 회로 층을 형성하고 RO4450F 프리프레그는 내부 층 사이의 결합 필름으로 작용합니다.정밀 라미네이션 및 사용자 정의 깊이 제어 굴곡은 고급 RF 회로 설계에 적용됩니다..
| 사양 항목 | 매개 변수 세부 정보 |
| 레이어 구성 | 4층 딱딱한 PCB |
| 스택업 구조 | 0508mm RO3210 + 0.2mm RO4450F PP + 0.508mm RO3210 |
| 압축 된 전체 두께 | 1.22mm |
| 구리 무게 | 1온스 외층 / 1온스 내층 |
| 보드 크기와 양 | 79mm × 79mm, 1PCS |
| 표면 처리 | 은 + 금 |
| 솔더 마스크 & 실크 스크린 | 양면: 용접 마스크, 실크 스크린 |
| 사용자 지정 구조 | 깊이를 조절하는 슬롯 |

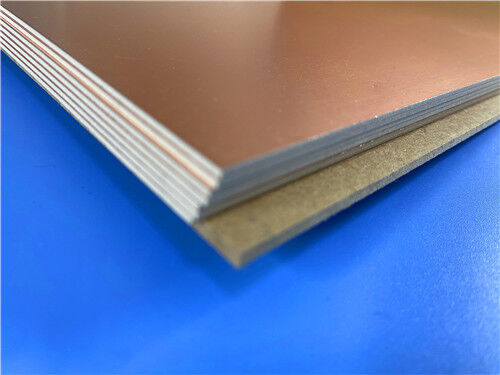

로저스 RO3210 재료 소개
RO3210TM 고주파 회로 소재는 섬유유로 강화된 세라믹으로 채워진 라미네이트입니다.경쟁력 있는 가격에 우수한 전기 성능과 기계적 안정성을 제공하기 위해 설계되었습니다., RO3210는 RO3200TM 시리즈에 속하며, 향상된 기계적 안정성을 가진 RO3000® 시리즈의 향상된 확장입니다.
RO3200 시리즈는 직무되지 않은 PTFE 라미네이트의 부드러운 표면을 결합하여 더 긴 라인 에치 tolerances와 직무된 유리 PTFE 기판의 딱딱성을 결합합니다.제조는 표준 PTFE PCB 처리 기술을 따릅니다., 공식 제조 가이드라인에서 설명 된 바와 같이 RO3000 시리즈 고 주파수 회로 재료의 제조 가이드라인. RO3210은 10의 변압 변수를 가지고 있습니다.2와 분산 인수는 0.0027RO3200 시리즈 라미네이트는 ISO 9002 인증 품질 시스템 아래 제조됩니다.
주요 물질적 이점
전형적 사용법
안정적인 다이 일렉트릭 성질과 향상 된 기계적 딱딱성 덕분에 이 RO3210 4층 PCB는 상업용 마이크로 웨브 및 RF 시스템에서 널리 사용됩니다.
결론
이 맞춤형 4층 로저스 PCB는 RO3210 코어가 RO4450F prepreg로 결합된 대칭 스택을 사용합니다. 1온스 구리는 내면과 외부 층 모두에 적용됩니다.보드 헐벗은 상단과 하단 면에 용접 마스크 또는 실크 스크린이 없습니다, 은 및 금 접착으로 완성. 사용자 정의 깊이 제어 슬롯은 전문 RF 설계에 가공됩니다. RO3210은 기계적 안정성을 향상시킵니다.정밀한 에칭 능력과 낮은 고주파 손실이 모든 로저스 다층 PCB는 자동차 레이더, 위성 안테나, 무선 광대역 및 베이스 스테이션 인프라 프로젝트에 대한 신뢰할 수있는 솔루션입니다.
