제품 상세 정보:
|
| 기본 재료: | MT77 Astra 초저손실 고주파 라미네이트 | 레이어 수: | 6-레이어 |
|---|---|---|---|
| PCB 두께: | 0.994mm | PCB 크기: | 131mm × 107mm(맞춤형 단일 피스) |
| 솔더 마스크: | 녹색 | 실크 스크린: | 하얀색 |
| 구리 무게: | 내부 층: 0.5oz; 외부 층: 1oz | 표면 마감: | 침수은 |
| 강조하다: | 검은 커버레이 폴리이미드 탄력적 PCB,4 레이어 폴리이미드 탄력적 PCB,4 레이어 폴리이미드 플렉스 회로 |
||

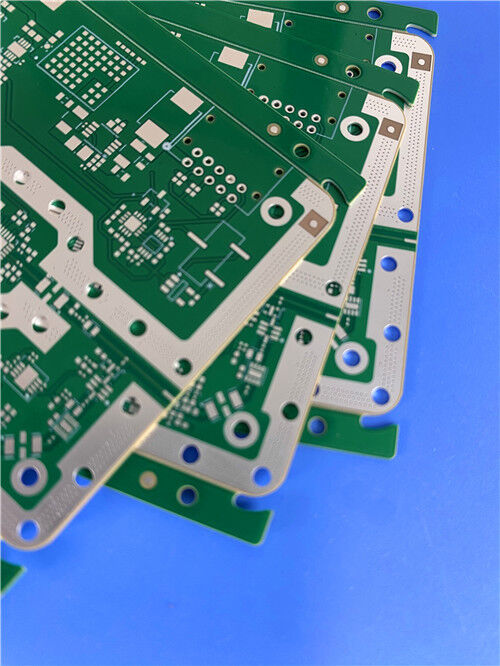

이 6 레이어 MT77 아스트라 PCB는 고 정밀 RF 및 마이크로 웨브 애플리케이션을 위해 설계 된 프리미엄 초저 손실 고 주파수 회로 보드입니다.127mm MT77 아스트라 코어 라미네이트와 일치된 MT77 아스트라 프리프레그이 사용자 지정 고주파 PCB는 0.994mm의 완성 된 보드 두께를 제공합니다. 0.994mm의 전문 하이브리드 구리 구조를 채택합니다.5oz의 내부 구리 층은 얇은 라인 라우팅을 위해 1oz의 외부 구리 층은 안정적인 고주파 신호 전송을 위해.
실버 피니쉬, 녹색 용접 마스크, 흰색 실크스크린이 자동차 등급 RF PCB는 G12 樹脂 플러깅을 포함하여 고급 산업 프로세스를 채택하고 있으며 전체 가전 접착 채우기와 맞춤형 L1-L2, L5-L6 블라인드 비아스. FR-4 제조 워크플로우, HDI 레이아웃 및 VIPPO 디자인과 완전히 호환되는 MT77 Astra 6층 PCB는 초하위 0.0017 Df 손실 및 넓은 온도 안정적 성능 Dk값비싼 PTFE 마이크로 웨이브 기판에 대한 비용 효율적인 대안으로 자동차 레이더, 장거리 안테나 및 상업용 마이크로 웨이브 통신 장치에 널리 사용됩니다.UL E41625 및 RoHS 준수 인증.
MT77 아스트라 는 무엇 인가? 저손실 고주파 PCB 재료
MT77 Astra는 현대 상업 RF, 마이크로 웨브 및 자동차 레이더 PCB 설계에 맞게 사용자 정의 된 전문 열 고정 고 주파수 라미네이트입니다.이 고성능 기판은 -40°C에서 +140°C까지의 넓은 온도 범위에서 매우 안정적인 변압 (Dk) 을 유지하고 W 대역 고주파 동작을 지원합니다.전통적인 고 손실 PCB 재료와 달리 MT77 Astra는 극심한 열 및 주파수 변화에 의해 전기 매개 변동을 제거합니다.복잡한 작업 환경에서 일관되고 신뢰할 수있는 회로 출력을 보장합니다..
Df=0의 극저분해 인수를 갖춘 것이 특징입니다.0017, MT77 Astra는 고주파 신호 약화 및 전송 손실을 효과적으로 최소화하여 PTFE 재료보다 훨씬 낮은 생산 비용으로 마이크로 웨브 수준의 전기 성능을 제공합니다.이 고주파 라미네이트는 뛰어난 제조성을 자랑합니다, FR-4 프로세스 호환성, 우수한 차원 안정성 및 멀티 라미네이션 적응성. HDI 소형화, 모든 계층 상호 연결 및 VIPPO 구조 설계 지원MT77 아스트라는 납 없는 집합과 완전히 호환됩니다., UL 인증 및 RoHS 준수, 고급 RF 전자 제품의 대량 생산에 이상적입니다.
MT77 아스트라 PCB 특징
| 핵심 특징 | 기술 매개 변수 |
| 극저분해 요인 | Df = 0.0017 @ 고주파 대역 |
| 광범위한 Dk 안정성 | 안정적인 Dk: -40°C ~ +140°C, W 대역 기능 |
| PTFE 대체 성능 | PTFE가 아닌 고주파 복합 기판 |
| 하이브리드 구리 두께 설계 | 00.5온스 내 구리 / 1온스 외 구리 |
| G12 樹脂 막기 과정 | G12 樹脂 봉착 + 전압 채우기 |
| 맞춤형 블라인드 | L1-L2, L5-L6 제어 블라인드 비아 |
| 글로벌 산업 인증 | UL E41625, RoHS, 납 없는 조립 장치 |
MT77 아스트라 PCB 가공 및 제조 장점
전통적인 고주파 기판과 비교하면 MT77 Astra PCB 물질은 최고 수준의 전기 성능과 우수한 대량 생산 제조성을 결합하여 높은 정밀도를 지원합니다.HDI 다층 PCB더 높은 생산량과 낮은 비용으로 제조:
FR-4 프로세스 완전 호환성: 특별한 장비가 필요하지 않습니다. 표준 FR-4 생산 라인에 완전히 적응 할 수 있습니다.고주파 PCB 생산에 대한 기술적 기준과 제조 비용을 효과적으로 낮추는 것
고효율 라미네이션 성능: 짧은 라미네이션 주기를 특징으로 하며, 반복된 멀티 라미네이션 프로세스를 지원합니다.그리고 복잡한 다층 구조에 탁월한 樹脂 흐름과 채식 효과를 제공합니다.
간소화 된 가공 작업 흐름: 구멍 가공 도중 드릴 비트 마모를 줄이고 플라즈마 제거 절차를 제거하여 생산 효율성과 완제품 생산률을 크게 향상시킵니다.
우수한 차원 안정성: 반복 된 열 순환 후 안정적인 보드 평면성과 정확한 차원 허용을 유지하며 보드 변형 및 레이어 오차 결함을 피합니다.
고급 설계 호환성: 모든 계층 상호 연결, HDI 소형화 기술 및 VIPPO 설계와 완전히 호환되며 고밀도 컴팩트 고주파 PCB 레이아웃을 지원합니다.
6 레이어 MT77 아스트라 PCB 전체 사양
| 파라미터 항목 | 세부 사양 |

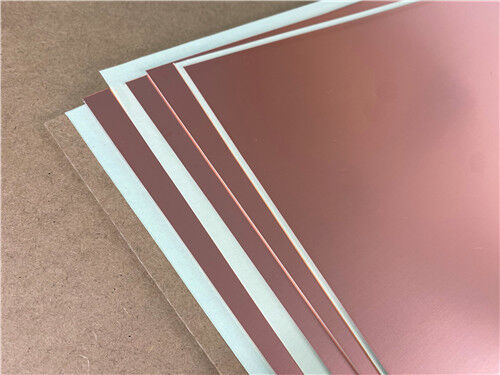

| 기본 재료 | MT77 Astra 초저손실 고주파 라미네이트 + 일치하는 프리프레그 |
| PCB 층 | 6층 단단한 고주파 PCB 구조 |
| 보드 크기 | 131mm × 107mm (특별 단장) |
| 완성된 보드 두께 | 00.994mm |
| 구리 무게 | 내부층: 0.5oz; 외부층: 1oz |
| 표면 마감 | 몰입 은, 항 산화, 높은 주파수 전도성 안정 |
| 솔더 마스크 & 실크 스크린 | 친환경 용접 마스크 + 흰색 실크 스크린 |
| 특별 과정 | G12 樹脂 구멍 막기 + 완전 전압 채우기; L1-L2 & L5-L6 맹형 비아스 |

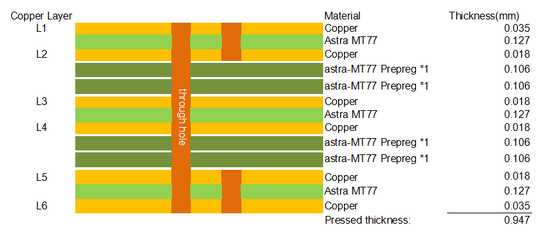

6층 MT77 아스트라 PCB 스택업 구조
MT77 아스트라 재료 기술 사양
| 항목 | 세부 사양 |
| 표준 라미네이트 두께 | 2.5 / 5 / 7.5 / 10 / 12.5 / 15 / 20 / 30 / 60 밀리 (0.0635mm ∼1.50mm) |
| 구리 포일 종류 | HVLP (VLP2) ≤2.5μm Rz JIS, 내장 저항 엽이 선택됩니다. |
| 사용 가능한 구리 무게 | 0.5oz / 1oz / 2oz (18μm / 35μm / 70μm), 주문 초 얇은 구리 |
| 준비 서비스 | 전문적인 패널 도구 + 습도에 저항하는 진공 장벽 포장 |
맞춤형 PCB 서비스 및 품질 보장
그림 형식:우리는 MT77 아스트라 고주파 PCB 제조에 대한 표준 Gerber RS-274-X 설계 파일을 지원하여 모든 RF 및 마이크로파 회로 프로젝트에 대한 정확하고 반복 가능한 제조 결과를 보장합니다.
엄격한 품질 관리모든 MT77 Astra 6층 PCB는 IPC 2급 표준을 준수합니다.모든 완성 된 보드는 공개 / 짧은 결함을 제거하고 안정적인 팩 일관성을 보장하기 위해 100% 출하 전에 전기 테스트를 받습니다..
글로벌 고객 서비스:우리는 모든 PCB 주문에 대한 전문 기술 컨설팅, 개인화 코테이션 및 전 세계 배송을 포함하여 일괄 맞춤형 PCB 솔루션을 제공합니다.
MT77 PCB의 주요 응용
결론
이 6층 MT77 Astra Ultra-Low Loss RF PCB는 자동차 레이더 및 고주파 통신 장치에 최적화된 고성능 마이크로파 등급 회로판입니다.0의 극저분해 인수.0017-40°C에서 +140°C까지 안정적인 변압 성능과 FR-4 프로세스 호환성을 갖추고 있으며, 낮은 제조 비용으로 PTFE 수준의 RF 성능을 제공합니다.구조 및 하이브리드 구리 두께 설계를 통해 정밀 블라인드, 이 인증된 고주파 PCB는 고품질 자동차 레이더의 대량 생산에 적합한 수입 마이크로 웨이브 기판에 대한 최적의 비용 효율적인 대체물입니다.장거리 안테나 및 정밀 마이크로파 전자 제품.
