기재: | RO4350B | ||
---|---|---|---|
강조하다: | 1 온스 다층 PCB,2.1 밀리미터 다층 PCB,1개 온스 RF 회로판 |

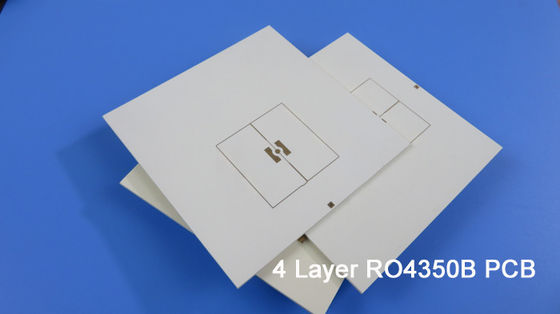

UHF 연결기를 위한 뒤쪽 드릴과 로저스 60 밀리리터 RO4350B와 10 밀리리터 RO4350B 위의 4 층 RF 회로 이사회
이 4 층 RF PCB는 UHF 연결기의 애플리케이션을 위해 60 밀리리터 RO4350B와 10 밀리리터 RO4350B에 구축됩니다. 스택-업을 보세요.
기재는 4 밀리리터 RO4450F 프리프레그 외에 60 밀리리터 RO4350B 핵심과 10 밀리리터 RO4350B 핵심입니다. 그들은 최종 높이 2.1 밀리미터 두께와 각 층에 35 μm(1oz) 구리입니다. 패드는 도금처리된 침지 금입니다. 그들은 뒤로 10 밀리리터 핵심으로부터를 통해 구멍을 뚫습니다. 뒤쪽 드릴링은 잡음 간섭을 감소시키고 신호 무결성을 향상시킬 수 있습니다. 성공적으로 드릴링을 뒤로 사용하는 것 PCB 제작의 어려움을 감소시켰고, 묻힌 /blind의 사용을 회피했습니다를 통해.
특징과 혜택
1) RO4350B는 광범위한 주파수 범위 위에서 안정적 유전체 상수를 나타냅니다 ;
2) RO4350B는 광대역 응용을 위해 이상적 기판로 만듭니다 ;
3) 정각에 높게 98% 온 타임 배달 비율 보다 배달 ;
4) 작은 묶음과 배지 부피 생산에 초점을 맞추기 ;
5) 작업 명령과 더불어 스트릭트 WIP 점검과 모니터링 ;
애플리케이션
안테나, 간섭 필터, 건전한 제어 스위치 도입, 간선 증폭기 기타 등등
PCB 사이즈 | 91 X 98mm=1PCS |
보드형 | |
층수 | 다층 인쇄 회로 기판, 4 층 PCB |
표면 고정 성분 | 예 |
구멍 구성 요소를 통하여 | 예 |
레이어 적층 | 구리 ------- 35 um(1oz)+plate 최상위 계층 |
RO4350B 60 밀리리터 | |
구리 ------- 미드레이어 1 | |
RO4450F 4 밀리리터 | |
구리 ------- 미드레이어 2 | |
RO4350B 10 밀리리터 | |
구리 ------- 35 um(1oz)+plate BOT 레이어 | |
기술 | |
최소 추적과 공간 : | 10 밀리리터 / 10 밀리리터 |
최소 / 최대 홀 : | 0.3/3.21 밀리미터 |
다른 홀의 숫자 : | 5 |
보오링공의 수 : | 1680 |
분쇄 슬롯의 수 : | 1 |
내부 컷 아웃의 수 : | 1 |
임피던스 제어 | 부정 |
판재 | |
유리 에폭시 : | 로저스 RO4350B (핵심 10 밀리리터, DK=3.48)와 RO4450B (PP 4 밀리리터 DK=3.54) |
마지막 포일 외부 : | 1.5 온스 |
마지막 포일 내부의 : | 1 온스 |
PCB의 최종 높이 : | 2.1 밀리미터 ±10% |
도금과 코팅 | |
표면가공도 | 100u 니켈 에 침지 금 (71.1%) 2u |
솔더 마스크는 다음에 적용됩니다 : | 상단과 바닥 레이어 |
솔더 마스크 색 : | 이용 불가능 |
솔더 마스크 타입 : | 이용 불가능 |
윤곽 / 절단 | 라우팅 |
마킹 | |
성분 전설에서 옆 | 이용 불가능 |
성분 전설의 컬러 | 이용 불가능 |
제조사 이름 또는 로고 : | 이용 불가능 |
를 통해 | 열기를 통해, 도금된 철저한 홀(PTH) |
FLAMIBILITY 평가 | UL 94-V0 승인 민. |
치수 허용치 | |
외형치수 : | 0.0059 " (0.15mm) |
이사회 도금 : | 0.0030 " (0.076mm) |
드릴 허용한도 : | 0.002 " (0.05mm) |
테스트 | 100% 전기시험 이전 출하 |
공급될 예술 작품의 타입 | 이메일 파일, 거버 RS-274-X, PCBDOC 기타 등등 |
서비스 지역 | 전세계에, 세계적으로. |
