| 모크: | 1 PC |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8-9 작업 일 |
| 지불 방법: | 전신환 |
| 공급 능력: | 달 당 5000 PC |

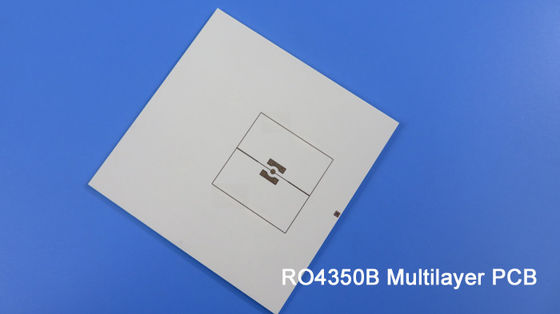

4 층 고주파 PCB는 GPS 추적자를 위한 등 드릴로 20 밀리리터 RO4350B의 2 핵심을 토대로 했습니다
4 층의 이런 유형은 성교하고 PCB가 2 위의 조립되 0.508 밀리미터의 GPS 추적자의 (20mil) 적용을 위한 RO4350B를 공동을 만든다는 것 입니다. 이것은 탑니다, 우리가 맹인을 달성하기 위한 채굴 기술을 뒤로 사용했습니다. 스택-업을 보세요.
뒤쪽 드릴링은 잡음 간섭을 감소시키고 신호 무결성을 향상시킬 수 있습니다. 성공적으로 드릴링을 뒤로 사용하는 것 PCB 제작의 어려움을 감소시켰고, 과정 를 경유하는 묻힌 /blind의 사용을 회피했습니다.
PCB의 상술은 다음과 같습니다 :
기재 : RO4350B 20 밀리리터 + RO4450B 4 밀리리터
레이어 총수 : 4 층
타이핑하세요 : 혼합된 곱셈 장치는 개별적으로 정처없이 돌아다녔습니다
포맷을 지정하세요 : 70 밀리미터 Ｘ 125 mm = 1 부분
표면가공도 : 침지 금
구리 중량 : 외부 레이어 35 um/ 인너 레이어 18 um
솔더 마스크 / 전설 : 녹색 / 백색
결승 PCB 높이 : 1.42 밀리미터
표준 : IPC 6012 등급 2
포장되는 것 : 각각 25 패널은 출하를 위해 싸여집니다.
시간을 이끄세요 : 12 일로 일합니다
판매 수명 : 6개월
특징과 혜택
1) 저절연 허용한도와 손실 때문의 우수한 고주파수 성능 ;
2) 유전체 상수의 낮은 열 계수 ;
3) 잡음 간섭을 감소시키는 뒤쪽 드릴링 ;
4) ISO9001, ISO14001, UL은 공장을 제조하는 것 증명했습니다 ;
5) 30000 평방미터 달 역량 ;
우리는 멀티플렉서, 비디오 전송 기어, 저잡음 블록, 전력분할기 등에서 그들의 적용을 볼 수 있습니다.
매개 변수와 데이터 시트
| PCB 사이즈 | 70 밀리미터 Ｘ 125 mm = 1 부분 |
| 보드형 | 다층성의 PCB |
| 층수 | 4 층 |
| 표면 고정 성분 | 예 |
| 구멍 구성 요소를 통하여 | 예 |
| 레이어 적층 | 구리 -----18 um (0.5 온스) +plate 최상위 계층의 신호를 보내세요 |
| RO4350B 0.508 밀리미터 | |
| 구리 -----평범한 0.018 밀리미터 | |
| 0.305 밀리미터인 프리프레그 RO4450F Ｘ 3 | |
| 구리 ----- 평범한 0.018 밀리미터 | |
| RO4350B 0.508 밀리미터 | |
| 구리 ------- 18 um (0.5oz) + 플레이트 BOT 레이어 | |
| 기술 | |
| 최소 추적과 공간 : | 4 밀리리터 / 5 밀리리터 |
| 최소 / 최대 홀 : | 0.4 밀리미터 / 5.6 밀리미터 |
| 다른 홀의 숫자 : | 12 |
| 보오링공의 수 : | 121 |
| 분쇄 슬롯의 수 : | 0 |
| 내부 컷 아웃의 수 : | NA |
| 임피던스 제어 : | 이용 불가능 |
| 골드 핑거의 수 : | 이용 불가능 |
| 판재 | |
| 기재 : | RO4350B Tg280C, 소포체<3> |
| 마지막 포일 외부 : | 1 온스 |
| 마지막 포일 내부의 : | 0.5 온스 |
| PCB의 최종 높이 : | 1.42 밀리미터 ±10% |
| 도금과 코팅 | |
| 표면가공도 | 침지 금 |
| 솔더 마스크는 다음에 적용됩니다 : | 이용 불가능 |
| 솔더 마스크 색 : | 이용 불가능 |
| 솔더 마스크 타입 : | 이용 불가능 |
| 윤곽 / 절단 | 라우팅 |
| 마킹 | |
| 성분 전설에서 옆 | 이용 불가능 |
| 성분 전설의 컬러 | 이용 불가능 |
| 제조사 이름 또는 로고 : | 이용 불가능 |
| 를 통해 | 도금된 철저한 홀(PTH), 최소 0.4 사이즈 밀리미터. |
| FLAMIBILITY 평가 | UL 94-V0 승인 민. |
| 치수 허용치 | |
| 외형치수 : | 0.0059" |
| 이사회 도금 : | 0.0029" |
| 드릴 허용한도 : | 0.002" |
| 테스트 | 100% 전기시험 이전 출하 |
| 공급될 예술 작품의 타입 | 이메일 파일, 거버 RS-274-X, PCBDOC 기타 등등 |
| 서비스 지역 | 전세계에, 세계적으로. |
|
|
| 모크: | 1 PC |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8-9 작업 일 |
| 지불 방법: | 전신환 |
| 공급 능력: | 달 당 5000 PC |
