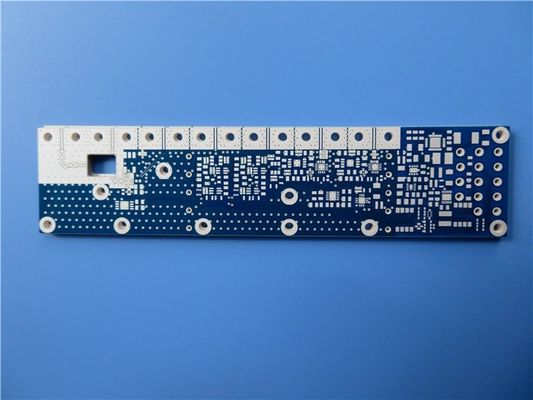

UL 1.1mm Rogers 4003 침수 실버 PCB 4 레이어 인쇄 회로 기판

UL 1.1mm Rogers 4003  Immersion Silver PCB 4 Layer Printed Circuit Board
UL 1.1mm Rogers 4003  Immersion Silver PCB 4 Layer Printed Circuit Board UL 1.1mm Rogers 4003  Immersion Silver PCB 4 Layer Printed Circuit Board UL 1.1mm Rogers 4003  Immersion Silver PCB 4 Layer Printed Circuit Board UL 1.1mm Rogers 4003  Immersion Silver PCB 4 Layer Printed Circuit Board

큰 이미지 :  UL 1.1mm Rogers 4003 침수 실버 PCB 4 레이어 인쇄 회로 기판

제품 상세 정보:
원래 장소: 중국
브랜드 이름: Bicheng
인증: UL, ISO9001, IATF16949
모델 번호: BIC-074.V1.0
결제 및 배송 조건:
최소 주문 수량: 1 PC
가격: USD9.99-99.99
포장 세부 사항: 진공 bags+Cartons
배달 시간: 8-9 작업 일
지불 조건: 전신환
공급 능력: 달 당 5000 PC
상세 제품 설명
기재: 로저스 RO4003C +FR4 혼성 소재 레이어 총수: 4 층
Pcb 두께: 1.1 밀리미터 PCB 사이즈: 140 X 35 mm=1PCS
솔더 마스크: 청색 구리 중량: 1 온스
표면가공도: 이머젼 실버
하이 라이트:

UL Immersion Silver PCB

,

1.1mm Immersion Silver PCB

,

1.1mm 4 Layer Printed Circuit Board



4 층 혼합체 PCB는 페이즈드 어레이 안테나를 위해 8 밀리리터 0.203 밀리미터 RO4003C와 FR-4를 토대로 했습니다

(PCB는 주문형 제품, 사진이고 보여진 매개 변수가 참고를 단지 위한 것입니다)



오늘 우리는 일종의 4 층 하이브리드 PCB가 감쇠기의 적용을 위해 0.203 밀리미터에 (8mil) RO4003C와 FR-4를 세운 것을 볼 것입니다. 그것은 패드에 푸른 솔더 마스크와 이머젼 실버로 1.1 밀리미터 두껍습니다. 그들은 공급된 거버 데이터를 사용하여 IPC 6012 등급 2마다 제조됩니다. 각각 25 이사회는 출하를 위해 싸여집니다.



스택-업을 보도록 합시다.



UL 1.1mm Rogers 4003 침수 실버 PCB 4 레이어 인쇄 회로 기판 0



2를 계층화하기 위한 레이어 1은 RO4003C 핵심인 후, 왼쪽이 FR-4 물질입니다. 이사회는 관통 홀입니다.



마이크로 섹션을 보도록 합시다.

UL 1.1mm Rogers 4003 침수 실버 PCB 4 레이어 인쇄 회로 기판 1

특징과 혜택

1) RO4003C는 광범위한 주파수 범위 위에서 안정적 유전체 상수를 나타냅니다. 이것은 광대역 응용을 위해 이상적 기판로 만듭니다.

2) 모든 FR4 이사회와 적층 에 신호 무결성 성능 개선

3) 열 응력 검사, 신뢰성 시험, 절연저항시험과 이온 오염물 검사, AOI 검사 기타 등등.

4) 어떤 MOQ

5) 경험이 풍부한 판매원들은 숙련된 고객 서비스를 제공합니다.



UL 1.1mm Rogers 4003 침수 실버 PCB 4 레이어 인쇄 회로 기판 2



애플리케이션

무선 송수신기, 전력분할기, LNB, 감쇠기, 방향성 결합기, 포토커플러



매개 변수와 데이터 시트

PCB 사이즈 140 X 35 mm=1PCS
보드형 다층 인쇄 회로 기판
층수 4 층
표면 고정 성분
구멍 구성 요소를 통하여
레이어 적층 구리 ------- 35 um 최상위 계층
RO4003C 0.203 밀리미터
구리 ------- 35 um(1oz) 미드레이어 1
FR-4 0.5 밀리미터
구리 ------- 35 um(1oz) 미드레이어 2
FR-4 0.2 밀리미터
구리 ------- 35 um BOT 레이어
기술
최소 추적과 공간 : 7.8 밀리리터 / 4.4 밀리리터
최소 / 최대 홀 : 0.3 밀리미터 / 2.5 밀리미터
다른 홀의 숫자 : 4
보오링공의 수 : 91
분쇄 슬롯의 수 : 0
내부 컷 아웃의 수 : 0
임피던스 제어 : 부정
골드 핑거의 수 : 0
판재
유리 에폭시 : 로저스 RO4003C +FR4 혼성 소재
마지막 포일 외부 : 1 온스
마지막 포일 내부의 : 1 온스
PCB의 최종 높이 : 1.1 밀리미터 ±0.11
도금과 코팅
표면가공도 이머젼 실버
솔더 마스크는 다음에 적용됩니다 : 12 마이크론 최저치인 상단과 바닥
솔더 마스크 색 : 청색, KSM-6189BL04/KSM-19H01
솔더 마스크 타입 : LPSM
윤곽 / 절단 라우팅
마킹
성분 전설에서 옆 부정
성분 전설의 컬러 부정
제조사 이름 또는 로고 : 부정
를 통해 도금된 철저한 홀(PTH), 최소 0.3 사이즈 밀리미터.
FLAMIBILITY 평가 UL 94-V0 승인 민.
치수 허용치
외형치수 : 0.0059"
이사회 도금 : 0.0029"
드릴 허용한도 : 0.002"
테스트 100% 전기시험 이전 출하
공급될 예술 작품의 타입 이메일 파일, 거버 RS-274-X, PCBDOC 기타 등등
서비스 지역 전세계에, 세계적으로.
