제품 상세 정보:
|
| 기본 재료: | Rogers RO4003C +FR4 하이브리드 소재 | 레이어 수: | 4 층 |
|---|---|---|---|
| PCB 두께: | 1.1mm | PCB 크기: | 140x35mm=1PCS |
| 솔더 마스크: | 파란색 | 구리 중량: | 1oz |
| 표면 마감: | 침수은 | ||
| 강조하다: | UL Immersion Silver PCB,1.1mm Immersion Silver PCB,1.1mm 4 Layer Printed Circuit Board |
||
4층 하이브리드 PCB는 8mil 0.203mm RO4003C와 FR-4로 구성되어 있습니다.
(PCBs는 주문제작 제품입니다, 그림과 표시된 매개 변수는 참조를위한 것입니다.)

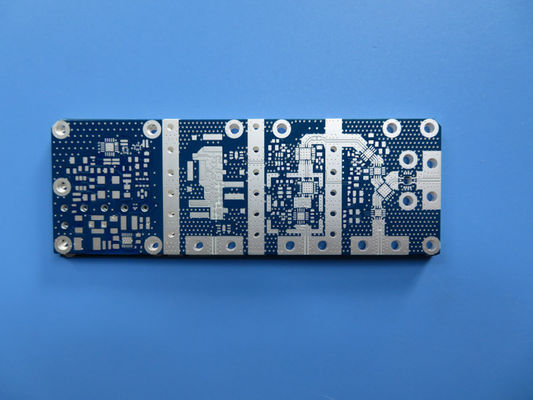

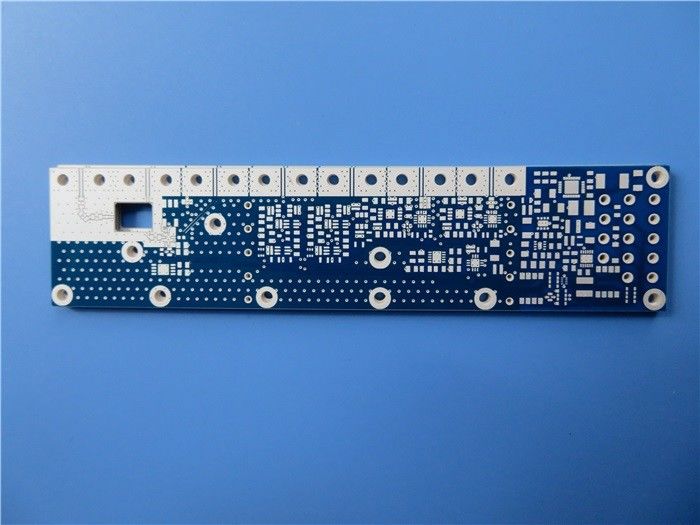

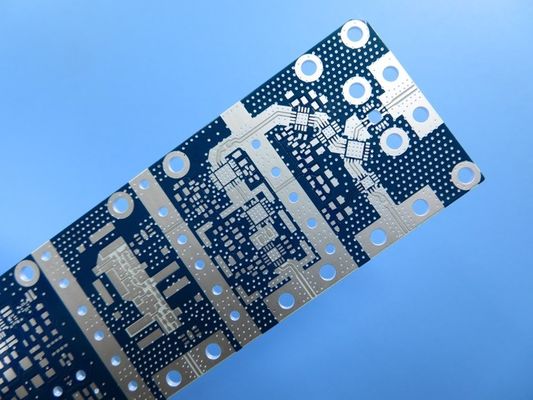

오늘 우리는 0.203mm (8mil) RO4003C와 FR-4로 만들어진 4층 하이브리드 PCB를 보게 될 것입니다. 이 PCB는 감소기 적용을 위해 1.1mm 두께로 파란색 용접 마스크와 침수 은 패드를 가지고 있습니다.그들은 IPC 6012 클래스 2에 의해 제조되었습니다.각 25개의 보드가 배송을 위해 포장되어 있습니다.
덩어리 좀 봐

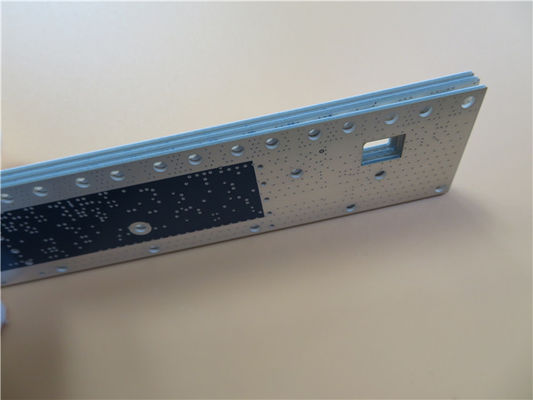

1층에서 2층은 RO4003C 코어이고 왼쪽은 FR-4 소재입니다.
미세 절단 좀 봐요
특징 과 이점
1) RO4003C는 넓은 주파수 범위에서 안정적인 변압력을 나타냅니다. 이것은 광대역 응용 프로그램에 이상적인 기판이됩니다.
2) 모든 FR4 보드를 가진 스택업에 비해 신호 무결성 성능 개선
3) 열 스트레스 시험, 신뢰성 시험, 단열 저항 시험 및 이온 오염 시험, AOI 시험 등
4) MOQ가 없습니다.
5) 경험 많은 판매자 들 은 숙련 된 고객 서비스 를 제공한다.
적용s
RF 송신기, 전력 분할기, LNB, 약화기, 방향 결합기, 광 결합기
매개 변수 및 데이터 시트
| PCB 크기 | 140 x 35mm=1PCS |
| 보드 타입 | 다층 PCB |
| 계층 수 | 4층 |
| 표면 장착 부품 | 네 |
| 구멍 구성 요소 를 통해 | 네 |
| 레이어 스택 | 구리 ------- 35um TOP 층 |
| RO4003C 0.203mm | |
| 구리 ------- 35um ((1oz) 중층 1 | |
| FR-4 0.5mm | |
| 구리 ------- 35um ((1oz) 중층 2 | |
| FR-4 0.2mm | |
| 구리 ------- 35um BOT 층 | |
| 기술 | |
| 최소한의 흔적과 공간: | 70.8 밀리 / 4.4 밀리 |
| 최소 / 최대 구멍: | 0.3mm / 2.5mm |
| 다른 구멍의 수: | 4 |
| 굴착 구멍 수: | 91 |
| 밀링된 슬롯의 수: | 0 |
| 내부 절단자 수: | 0 |
| 임페던스 제어: | 아니 |
| 골드 손가락 번호: | 0 |
| 보드 소재 | |
| 유리 에포시: | 로저스 RO4003C + FR4 하이브리드 재료 |
| 최종 포일 외부: | 1온스 |
| 최종 포일 내부: | 1온스 |
| PCB의 최종 높이: | 1.1mm ±0.11 |
| 접착 및 코팅 | |
| 표면 마감 | 잠수 은 |
| 용접 마스크는 다음을 적용합니다. | 위쪽과 아래쪽, 12마이크론 최소 |
| 솔더 마스크 색상: | 파란색, KSM-6189BL04/KSM-19H01 |
| 용접 마스크 종류: | LPSM |
| 컨투어/컷 | 로팅 |
| 표기 | |
| 컴포넌트 레전드의 측면 | 아니 |
| 부품 레전드 색상 | 아니 |
| 제조업체의 이름 또는 로고: | 아니 |
| VIA | 구멍 (PTH) 을 통과하여 접착하여 최소 크기가 0.3mm입니다. |
| 발화성 등급 | UL 94-V0 승인 MIN |
| 차원 허용 | |
| 오프라인 차원: | 0.0059" |
| 판 접착: | 0.0029" |
| 굴착 용도: | 0.002" |
| 테스트 | 100% 전기 테스트 배송 전 |
| 제공 될 예술 작품의 종류 | 이메일 파일, Gerber RS-274-X, PCBDOC 등 |
| 서비스 영역 | 전 세계적으로, 전 세계적으로. |
