| 모크: | 1 PC |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8-9 작업 일 |
| 지불 방법: | 전신환 |
| 공급 능력: | 달 당 5000 PC |
Rogers RO4350B 고주파 인쇄 회로 기판, 10mil, 20mil, 30mil 및 60mil 두께 코팅, Immersion Gold
(PCB는 맞춤형 제품이며, 표시된 그림과 매개변수는 참조용입니다.)
안녕하세요 여러분,
오늘은 RO4350B 라미네이트로 제작된 고주파 PCB를 소개하겠습니다.
RO4350B는 Rogers Corporation의 직조 유리 천으로 강화된 탄화수소 수지 세라믹 충전 라미네이트로, PTFE/유리 천 재료와 매우 유사한 전기적 특성을 가지며 가공성은 에폭시 수지/유리 천 재료와 유사합니다.
RO4350B 라미네이트를 사용하는 이유
1. 뛰어난 고주파 성능
RO4350B 재료는 고주파 성능을 제공하도록 설계된 PTFE가 아닌 탄화수소 세라믹 충전 라미네이트입니다.
2. 낮은 유전 손실
낮은 손실은 우수한 전기적 성능을 가져오며 높은 작동 주파수를 가진 응용 분야를 허용합니다.
3. 주파수에 따른 안정적인 전기적 특성
RO4350B 재료는 RF 마이크로파 회로, 매칭 네트워크 및 제어 임피던스 전송 라인의 특성을 가지고 있습니다.
4. 낮은 유전 상수 열팽창 계수
이를 통해 RO4350B는 우수한 치수 안정성을 나타내며, 이는 혼합 유전체 다층 PCB 구성 및 신뢰할 수 있는 도금된 스루 홀에 필요한 특성입니다.
5. 비용
RO4350B 라미네이트는 표준 FR-4 공정을 사용하여 제작할 수 있으며, 특수 비아 준비 공정이 필요하지 않으며, 구리 표면 준비에 사용되는 자동 처리 시스템 및 스크러빙 장비로 처리할 수 있습니다. 이러한 특성으로 인해 대량 생산에 사용할 수 있으며 경쟁력 있는 가격을 얻을 수 있습니다.
PCB 기능
RO4350B는 10mil에서 60mil까지 다양한 두께의 양면 회로 기판을 제공합니다. 이 기판은 기지국 안테나, 전력 증폭기, 감쇠기, 센서, 레이더 및 RFID 시스템을 포함하여 마이크로파 및 무선 주파수 영역의 일반적이고 비전통적인 응용 분야에 적합합니다.
| PCB 재료: | 유리 강화 탄화수소 세라믹 라미네이트 |
| 코드: | Rogers RO4350B |
| 유전 상수: | 3.48 ±0.05 (공정) |
| 3.65 (설계) | |
| 레이어 수: | 1 레이어, 2 레이어, 다층, 하이브리드 유형 (혼합) |
| 구리 무게: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
| PCB 두께: | 10mil (0.254mm), 20mil (0.508mm) |
| 30mil (0.762mm), 60mil (1.524mm) | |
| PCB 크기: | ≤400mm X 500mm |
| 솔더 마스크: | 녹색, 검정색, 파란색, 노란색, 빨간색 등 |
| 표면 마감: | 베어 구리, HASL, ENIG, 은, OSP 등 |

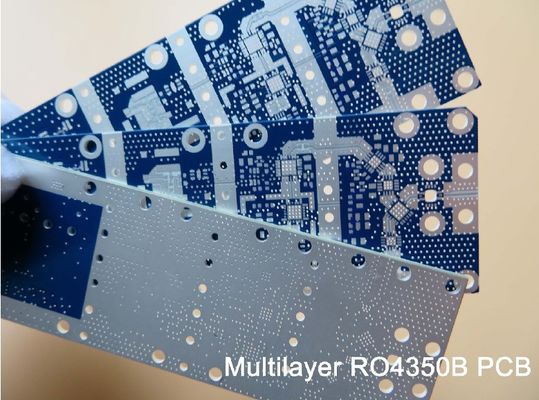

다층 PCB는 RO4350B를 코어 재료로 사용하여 6.6mil 코어, 20mil 코어 또는 10mil 코어 2개와 같은 옵션으로 제작됩니다. 이 접근 방식은 FR-4로 만든 다층 PCB와 다릅니다. 코어의 고정된 두께는 회로 기판의 RF 라인의 전기적 길이에 매우 중요합니다.
고주파 환경에서 신호 무결성을 유지하면서 비용 효율성을 균형 있게 유지하기 위해, 하이브리드 PCB는 다층 회로 기판에 FR-4 유리 섬유 재료와 RO4350B를 모두 통합하여 제작됩니다. 고주파 재료는 신호 레이어에 사용되고, FR-4 유리 섬유 재료는 다른 레이어에 통합됩니다.
RO4350B PCB
RO4350B PCB의 기본 색상은 흰색입니다.
우리는 프로토타입, 소량 배치 및 대량 생산 서비스를 제공하는 것을 전문으로 합니다.
|
|
